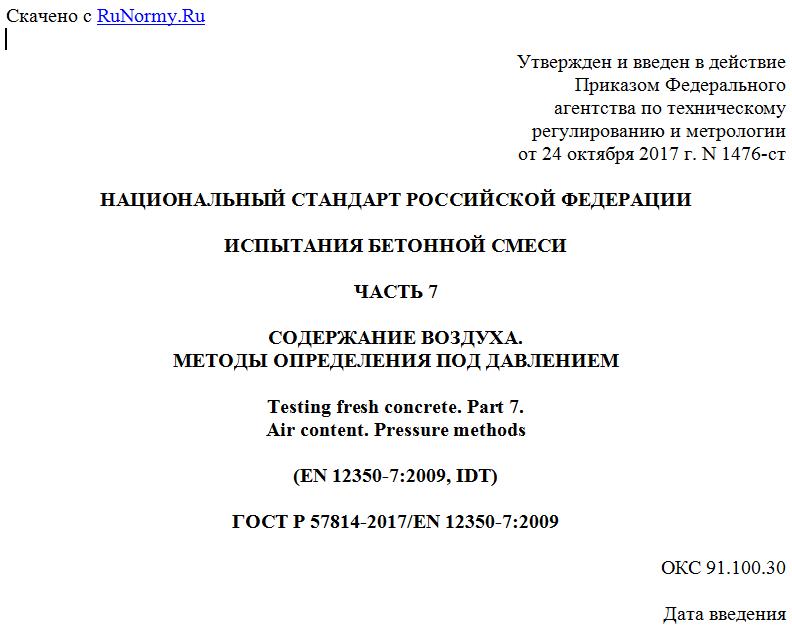

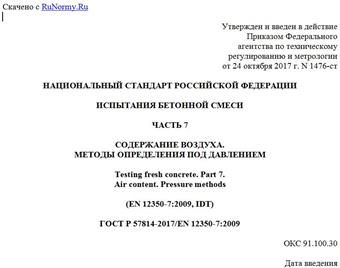

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 октября 2017 г. N 1476-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ БЕТОННОЙ СМЕСИ
ЧАСТЬ 7
СОДЕРЖАНИЕ ВОЗДУХА.
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПОД ДАВЛЕНИЕМ
Testing fresh concrete. Part 7.
Air content. Pressure methods
(EN 12350-7:2009, IDT)
ГОСТ Р 57814-2017/EN 12350-7:2009
ОКС 91.100.30
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-исследовательский центр информации по стандартизации, метрологии и оценке соответствия"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 октября 2017 г. N 1476-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 12350-7:2009 "Испытания бетонной смеси. Часть 7. Содержание воздуха. Методы определения под давлением" (" von Frischbeton - Teil 7: Luftgehalt - Druchverfahren", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт рассматривает два метода определения содержания воздуха в уплотненной бетонной смеси, состоящей из заполнителя обычной массы, или относительной плотности с максимальным размером зерна 63 мм.
Примечание - Данные методы не применяют к бетонным смесям, изготовленным из легкого заполнителя, доменного шлака воздушного охлаждения или пористого заполнителя, вследствие значения поправочного коэффициента заполнителя, сопоставимого с содержанием вовлеченного воздуха бетонной смеси.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированных ссылок применяют только указанное издание. Для недатированных - последнее издание (включая все изменения к нему).
EN 12350-1, von Frischbeton - Teil 1: Probenahme (Испытания бетонной смеси. Часть 1. Отбор проб; Testing fresh concrete - Part 1: Sampling)
EN 12350-6, von Frischbeton - Teil 6: Frischbeton rodiechte (Испытание бетонной смеси. Часть 6. Плотность; Testing fresh concrete - Part 6: Density)
3. Обозначения и определения
В настоящем стандарте использованы следующие обозначения:
A1 - относительное содержание воздуха испытуемого образца;
G - поправочный коэффициент заполнителя;
mf - масса мелкого заполнителя;
mc - масса крупного заполнителя;
pf - пропорция мелкого заполнителя, выраженная долей к массе общего количества бетонной смеси (заполнители, цемент и вода);
pc - пропорция крупного заполнителя, выраженная долей к массе общего количества бетонной смеси (заполнители, цемент и вода);
V0 - объем емкости, м3;
D - плотность испытуемой бетонной смеси, кг/м3, определяемая в соответствии с ЕН 12350-6 или вычисляемая из заданных пропорций и значений плотности материалов и номинального содержания воздуха;
e - постоянная величина давления расширения (см. C.5);
R - объем градуированного цилиндра, выраженный относительно объема емкости.
4. Сущность метода испытаний
4.1. Общие положения
Существуют два метода испытания, в каждом из которых используют приборы, применяющие закон Бойля - Мариотта. Далее по тексту настоящего стандарта - метод водяного столба и метод измерения давления, а приборы - поромер и объемомер.
4.2. Метод водяного столба
Воду вливают до заданного уровня над образцом уплотненной бетонной смеси в герметичном сосуде известного объема и создают заданное давление воздуха над водой. Уменьшение объема воздуха в испытуемом образце бетонной смеси измеряют посредством наблюдения за понижением уровня воды, при этом указатель уровня воды должен быть градуирован исходя из процентного содержания воздуха в испытуемом образце бетонной смеси.
4.3. Метод измерения давления
Определенный объем воздуха при заданном давлении перемещают в герметизированную емкость, заполненную пробой бетонной смеси с неизвестным объемом воздуха. Шкалу манометра на объемомере градуируют исходя из процентного содержания воздуха для результирующего давления.
5. Метод водяного столба
5.1. Оборудование
5.1.1 Поромер
Прибор (рисунок 1) состоит из следующих элементов:
a) Емкость - цилиндрический резервуар из стали или другого твердого металла, не поддающегося быстрому воздействию цементного теста, номинальным объемом не менее 5 л и отношением диаметра к высоте не менее 0,75 и не более 1,25. Наружный ободок, верхнюю поверхность фланца и внутренние поверхности резервуара обрабатывают шлифованием. Емкость и сборная крышка должны быть водонепроницаемыми, подходящими для восприятия давления приблизительно 0,1 МПа (Н/мм2), и быть достаточно твердыми для того, чтобы ограничивать постоянную величину давления расширения e (см. C.5) не более чем до 0,1% содержания воздуха;
b) Сборная крышка - твердая конусообразная крышка с фланцем, прикрепленная к цилиндрическому резервуару. Крышка должна быть изготовлена из стали или другого твердого металла, не поддающегося быстрому воздействию цементного теста, а внутренние поверхности крышки должны располагаться под наклоном не менее 10° от поверхности фланца. Наружный ободок, нижнюю поверхность фланца и наклонную внутреннюю поверхность шлифуют. Крышка должна герметично закрывать емкость с помощью зажимного устройства;
c) Цилиндрический резервуар, состоящий из градуированной стеклянной трубки с равномерным диаметром отверстия или металлической трубки с равномерным диаметром отверстия и присоединенным стеклянным указателем уровня. Шкала с делениями должна показывать содержание воздуха от 0% и минимум до 8%, предпочтительно до 10%. На шкалу наносят деления каждые 0,1%, при этом деления должны быть расположены на расстоянии не менее 2 мм друг от друга. Наиболее целесообразно использование шкалы, в которой 25 мм равны 1% содержания воздуха;
d) Крышка, оснащенная соответствующим устройством вентилирования воздушной камеры, обратным клапаном для подачи воздуха и малым клапаном для слива воды. Оказываемое давление регистрируют с помощью манометра, присоединенного к воздушной камере над указателем уровня воды. На манометр наносят
