"ГОСТ 2789-73. Межгосударственный стандарт. Шероховатость поверхности. Параметры и характеристики"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

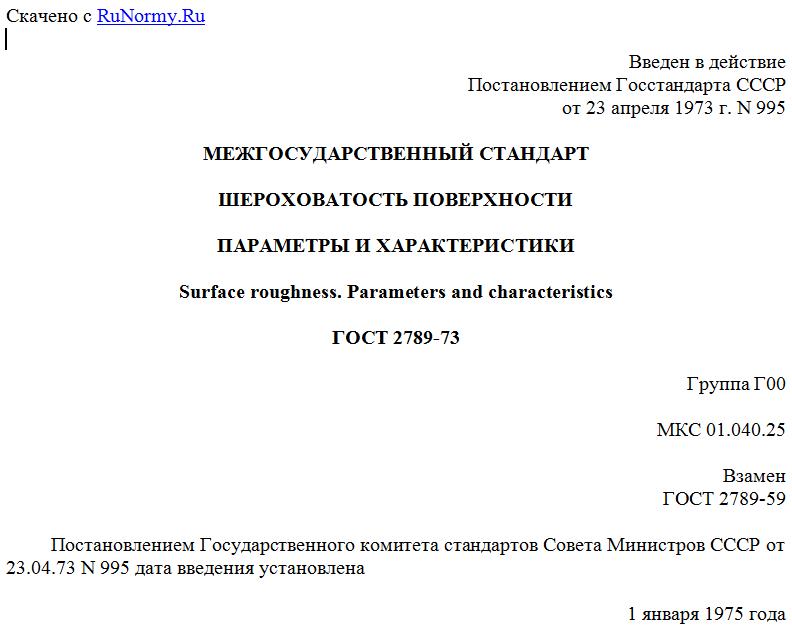

Введен в действие
Постановлением Госстандарта СССР
от 23 апреля 1973 г. N 995

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ

Surface roughness. Parameters and characteristics

ГОСТ 2789-73

Группа Г00

МКС 01.040.25

Взамен
ГОСТ 2789-59

Постановлением Государственного комитета стандартов Совета Министров СССР от 23.04.73 N 995 дата введения установлена

1 января 1975 года

Ограничение срока действия снято Постановлением Госстандарта от 07.05.80 N 2019
Издание (август 2006 г.) с Изменением N 1, утвержденным в мае 1980 г. (ИУС 7-80).

1. Настоящий стандарт распространяется на шероховатость поверхности изделий независимо от их материала и способа изготовления (получения поверхности). Стандарт устанавливает перечень параметров и типов направлений неровностей, которые должны применяться при установлении требований и контроле шероховатости поверхности, числовые значения параметров и общие указания по установлению требований к шероховатости поверхности.
Стандарт не распространяется на шероховатость ворсистых и других поверхностей, характеристики которых делают невозможным нормирование и контроль шероховатости имеющимися методами, а также на дефекты поверхности, являющиеся следствием дефектов материала (раковины, поры, трещины) или случайных повреждений (царапины, вмятины и т.д.).
Абзац исключен с 1 октября 2017 года. - Изменение N 2, введенное в действие Приказом Росстандарта от 20.04.2017 N 285-ст.
2. Требования к шероховатости поверхности должны устанавливаться, исходя из функционального назначения поверхности для обеспечения заданного качества изделий. Если в этом нет необходимости, то требования к шероховатости поверхности не устанавливаются и шероховатость этой поверхности контролироваться не должна.
3. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из перечня, приведенного в п. 6, значений выбранных параметров (по п. 8) и базовых длин, на которых происходит определение параметров.
Если параметры Ra, Rz, Rmax определены на базовой длине в соответствии с табл. 5 и 6 приложения 1, то эти базовые длины не указываются в требованиях к шероховатости.
При необходимости дополнительно к параметрам шероховатости поверхности устанавливаются требования к направлению неровностей поверхности, к способу или последовательности способов получения (обработки) поверхности.
Числа из табл. 2 - 4 и п. 9 используются для указания наибольших и наименьших допускаемых значений, границ допускаемого диапазона значений и номинальных значений параметров шероховатости.
Для номинальных числовых значений параметров шероховатости должны устанавливаться допустимые предельные отклонения.
Допустимые предельные отклонения средних значений параметров шероховатости в процентах от номинальных следует выбирать из ряда 10; 20; 40. Отклонения могут быть односторонними и симметричными.
4. Требования к шероховатости поверхности не включают требований к дефектам поверхности, поэтому при контроле шероховатости поверхности влияние дефектов поверхности должно быть исключено. При необходимости требования к дефектам поверхности должны быть установлены отдельно.
5. Допускается устанавливать требования к шероховатости отдельных участков поверхности (например к участкам поверхности, заключенным между порами крупнопористого материала, участкам поверхности срезов, имеющим существенно отличающиеся неровности).
Требования к шероховатости поверхности отдельных участков одной поверхности могут быть различными.
6. Параметры шероховатости (один или несколько) выбираются из приведенной номенклатуры:
Ra - среднеарифметическое отклонение профиля;
Rz - наибольшая высота профиля;
Rmax - полная высота профиля;
Sm - средний шаг неровностей;
S - средний шаг местных выступов профиля;
tp - относительная опорная длина профиля, где p - значения уровня сечения профиля.
Параметр Ra является предпочтительным.
1 - 6. (Измененная редакция, Изм. N 1).
7. Типы направлений неровностей поверхности выбирают из табл. 1.

Таблица 1

Тип направлений неровностей Схематическое изображение Пояснение
Параллельное Параллельно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования
Перпендикулярное Перпендикулярно линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования
Перекрещивающееся Перекрещивание в двух направлениях наклонно к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования
Произвольное Различные направления по отношению к линии, изображающей на чертеже поверхность, к шероховатости которой устанавливаются требования
Кругообразное Приблизительно кругообразно по отношению к центру поверхности, к шероховатости которой устанавливаются требования
Радиальное Приблизительно радиально по отношению к центру поверхности, к шероховатости которой устанавливаются требования

8. Числовые значения параметров шероховатости (наибольшие, наименьшие, номинальные или диапазоны значений) выбирают из пп. 8.1, 8.2, 8.3, 8.4.
8.1. Среднеарифметическое отклонение профиля Ra

Таблица 2

мкм

10,0 1,00 0,010
80 8,0 0,080 0,008
63 0,63 0,063 -
5,0 0,50 -
40 4,0 0,040 -
32 0,32 0,032 -
2,5 0,25 -
20 2,0 0,020 -
16,0 0,160 0,016 -
1,25 0,125 -

Примечание. Предпочтительные значения параметров подчеркнуты.

8.2. Наибольшая высота профиля Rz и полная высота профиля Rmax

Таблица 3

мкм

- 1000 10,0 1,00
- 800 80 8,0 0,080
- 630 63 0,63 0,063
- 500 5,0 0,50
- 40 4,0 0,040
- 320 32 0,32 0,032
- 250 2,5 0,25
- 20,0 2,0 -
1600 160 16,0 0,160 -
1250 125 1,25 0,125 -

Для просмотра документа целиком скачайте его >>>
