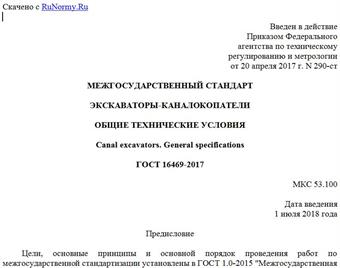

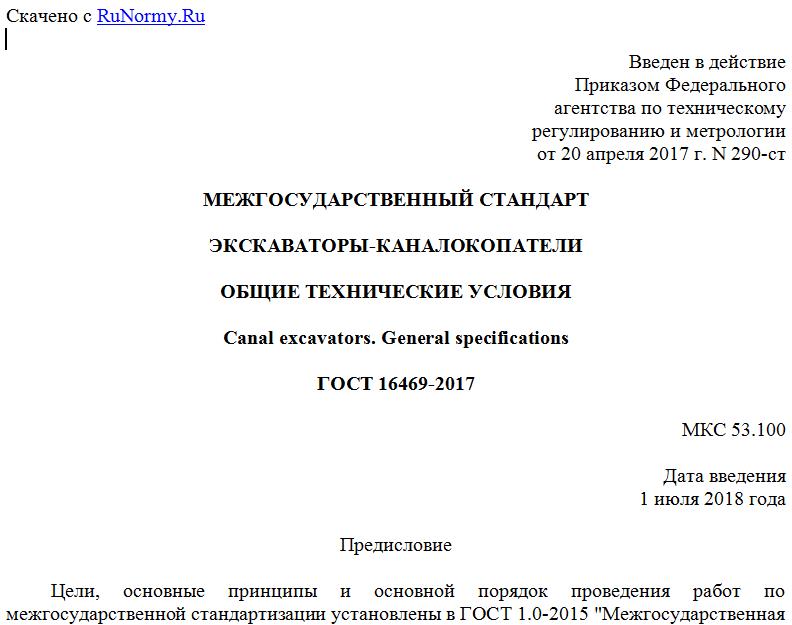

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 апреля 2017 г. N 290-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭКСКАВАТОРЫ-КАНАЛОКОПАТЕЛИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Canal excavators. General specifications
ГОСТ 16469-2017
МКС 53.100
Дата введения
1 июля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "ИЦ "ЦНИП СДМ" (ООО "ИЦ "ЦНИП СДМ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 267 "Строительно-дорожные машины и оборудование"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2017 г. N 96-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 апреля 2017 г. N 290-ст межгосударственный стандарт ГОСТ 16469-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2018 г.
5 Настоящий стандарт может быть использован при ежегодной актуализации перечня стандартов, содержащих правила и методы исследований (испытаний), а также стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технических регламентов Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования".
6 ВЗАМЕН ГОСТ 16469-79
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования на экскаваторы непрерывного действия исполнения У, категории 1 по ГОСТ 15150, предназначенные для рытья за один проход оросительных каналов трапецеидального сечения на спланированной трассе в грунтах I - III категорий (см. приложение А) с каменистыми включениями размерами не более 300 мм и при уровне грунтовых вод не менее 1 м до дна отрываемого канала и для рытья осушительных каналов трапецеидального сечения в грунтах I категории с каменистыми включениями размером не более 80 мм на предварительно осушенных торфяных залежах при промерзании на глубину не более 0,1 м.
Настоящий стандарт не распространяется на экскаваторы-каналокопатели на базе колесных тягачей.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации
ГОСТ 12.1.003-2014 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 7751-2009 Техника, используемая в сельском хозяйстве. Правила хранения
ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений
ГОСТ 12969-67 Таблички для машин и приборов. Технические требования
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 23987-80 Экскаваторы-каналокопатели. Методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Типы и основные параметры
3.1 Экскаваторы-каналокопатели в зависимости от назначения подразделяют на следующие типы:
ЭКОр - для рытья оросительных каналов;
ЭКОс - для рытья осушительных каналов.
3.2 Основные параметры и размеры экскаваторов должны соответствовать требованиям, указанным в таблице.
Наименование параметра Нормы для типоразмеров
ЭКОс-1,2 ЭКОс-1,7 ЭКОр-1,2 ЭКОр-2,0 ЭКОр-3,0
Наибольшая глубина копания канала, м, не менее 1,2 1,7 1,2 <*> 2,0 <*> 3,0
Ширина копания по дну канала, м 0,25 0,4; 0,6; 0,8 0,6 <**>; 0,8; 1,0; 1,2; 1,5 1,5; 2,0; 2,5
Коэффициент заложения откосов 1,0 1,0; 1,5 1,25; 1,5; 1,75 1,5; 1,75
Среднее условное давление на грунт в транспортном положении рабочего органа, МПа, не более 0,035 0,080
--------------------------------
<*> Наибольшая глубина копания достигается при наименьшем значении коэффициента заложения откосов.
<**> Значение ширины копания по дну канала - для экскаваторов на тракторе Т-170.
4. Технические требования
