"ГОСТ Р 57570-2017. Национальный стандарт Российской Федерации. Трубы из реактопластов, армированных стекловолокном. Определение деформации при изгибе при полнопроходном потоке рабочей среды"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

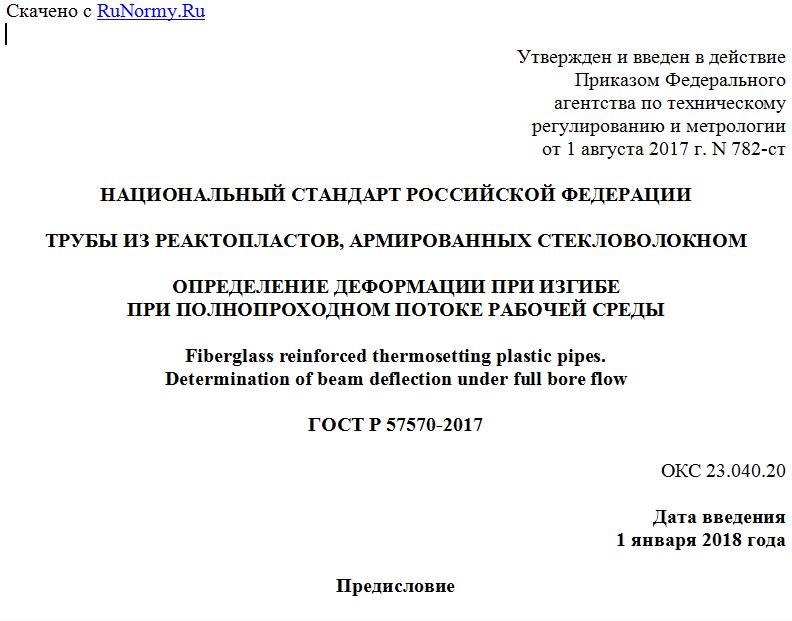

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 августа 2017 г. N 782-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ ИЗ РЕАКТОПЛАСТОВ, АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ

ОПРЕДЕЛЕНИЕ ДЕФОРМАЦИИ ПРИ ИЗГИБЕ
ПРИ ПОЛНОПРОХОДНОМ ПОТОКЕ РАБОЧЕЙ СРЕДЫ

Fiberglass reinforced thermosetting plastic pipes.
Determination of beam deflection under full bore flow

ГОСТ Р 57570-2017

ОКС 23.040.20

Дата введения
1 января 2018 года

Предисловие

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Инновации будущего" совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 1 августа 2017 г. N 782-ст
4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д 2925-14 "Стандартный метод испытания на определение прогиба участка трубы из "стеклопластика" (термореактивной смолы, армированной стекловолокном) при полном потоке" (ASTM D 2925-14 "Standard Test Method for Beam Deflection of "Fiberglass" (Glass-Fiber-Reinforced Thermosetting Resin) Pipe Under Full Bore Flow", MOD) путем изменения его структуры для приведения в соответствие с требованиями, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3); изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста. Оригинальный текст этих структурных элементов примененного стандарта АСТМ и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.
Потребности национальной экономики Российской Федерации и/или особенности российской национальной стандартизации учтены в дополнительном разделе 4 и подразделе 5.5, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этих положений приведена в виде примечаний.
Дополнительные ссылки, включенные в текст настоящего стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделены курсивом.
При этом в настоящий стандарт не включены разделы 4, 11 и пункты 1.2, 1.3, 1.4, 1.5 примененного стандарта АСТМ, которые нецелесообразно применять в российской национальной стандартизации в связи с тем, что они носят пояснительный характер.
Разделы и пункты, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДБ.
Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сопоставление структуры настоящего стандарта со структурой примененного стандарта АСТМ приведено в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на трубы из реактопластов, армированных стекловолокном, и устанавливает метод определения деформации при изгибе при полнопроходном потоке рабочей среды. Настоящий стандарт также распространяется на трубы из полимерцемента, армированного стекловолокном. Примечание - См. ДА.1 (приложение ДА).

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 6616 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
ГОСТ Р 54560-2015 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном, для водоснабжения, водоотведения, дренажа и канализации. Технические условия
ГОСТ Р ИСО 3126 Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ Р 54559.
Примечание - См. ДА.2 (приложение ДА).

4 Сущность метода
Сущность метода заключается в том, что через образец, лежащий на двух опорах, движется рабочая среда, занимая все пространство своего движения, при этом измеряют прогиб образца в середине пролета. Метод позволяет определять влияние температуры рабочей среды на прогиб. Примечание - Включение дополнительного по отношению к ASTM D 2925-14 раздела обусловлено необходимостью приведения настоящего стандарта в соответствие с требованиями ГОСТ 1.5.

5 Оборудование

5.1 Испытательная установка, которая состоит из: - системы циркуляции рабочей среды (далее - система циркуляции), в которую входят подающий резервуар, принимающий резервуар, соединительные трубы, насос и нагревательный элемент, обеспечивающий поддержание температуры рабочей среды с точностью +/- 2 °C. Подающий резервуар устанавливают так, чтобы высота столба рабочей среды не превышала 1,5 м. Подающий и принимающий резервуары должны быть открыты; - опор с радиусом закругления краев не менее 6 мм. Опоры должны регулироваться по высоте, а также иметь боковые направляющие, препятствующие скатыванию образца при проведении испытаний; - термопары по ГОСТ 6616; - манометра любого типа. 5.2 Для регистрации прогиба используют катетометр с погрешностью измерения не более +/- 0,025 мм или другое средство измерений, обеспечивающее измерение с заданной погрешностью. 5.3 Секундомер любого типа. 5.4 Рабочая среда: вода.
