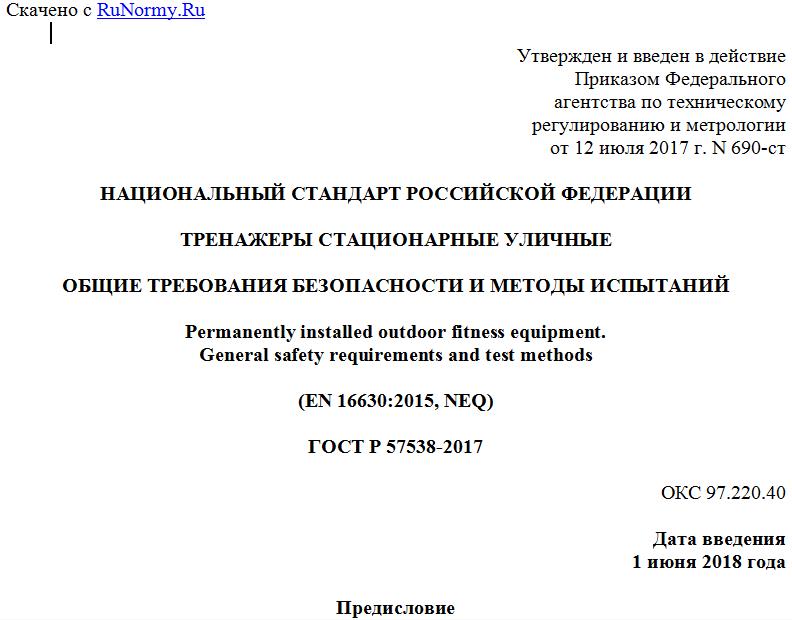

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 июля 2017 г. N 690-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРЕНАЖЕРЫ СТАЦИОНАРНЫЕ УЛИЧНЫЕ
ОБЩИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Permanently installed outdoor fitness equipment.
General safety requirements and test methods
(EN 16630:2015, NEQ)
ГОСТ Р 57538-2017
ОКС 97.220.40
Дата введения
1 июня 2018 года
Предисловие
1 РАЗРАБОТАН Ассоциацией Саморегулируемой организацией "Отраслевое объединение национальных производителей в сфере физической культуры и спорта "Промспорт" (СРО "Промспорт")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 июля 2017 г. N 690-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского стандарта ЕН 16630:2015 "Стационарные уличные тренажеры. Требования безопасности и методы испытаний" (EN 16630:2015 "Permanently installed outdoor fitness equipment - Safety requirements and test methods", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стационарные уличные тренажеры свободного доступа (далее - тренажеры), предназначенные для занятий физической культурой пользователями ростом не менее 1400 мм.
Настоящий стандарт устанавливает общие требования безопасности к изготовлению, монтажу, техническому обслуживанию тренажеров, а также методы испытаний тренажеров.
Настоящий стандарт не распространяется на тренажеры с электрическим приводом, установки для функциональных тренировок со свободно перемещающимися грузами, оборудование детских игровых площадок <*> и универсальное спортивное оборудование свободного доступа <**>.
--------------------------------
<*> Требования к оборудованию детских игровых площадок установлены в ГОСТ Р 52169.
<**> Требования к универсальному спортивному оборудованию свободного доступа установлены в ГОСТ Р 56440.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.044-89 Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 2224-93 Коуши стальные для стальных канатов. Технические условия
ГОСТ 3241-91 Канаты стальные. Технические условия
ГОСТ 19191-73 Талрепы с автоматическим стопорением. Технические условия
ГОСТ 3916.1-96 Фанера общего назначения с наружными слоями из шпона лиственных пород. Технические условия
ГОСТ 3916.2-89 Фанера общего назначения с наружными слоями из шпона хвойных пород. Технические условия
ГОСТ 20022.0-93 Защита древесины. Параметры защищенности
ГОСТ 20022.2-80 Защита древесины. Классификация
ГОСТ 30055-93 Канаты из полимерных материалов и комбинированные. Технические условия
ГОСТ 30188-97 Цепи грузоподъемные калиброванные высокопрочные. Технические условия
ГОСТ 30441-97 Цепи короткозвенные грузоподъемные некалиброванные класса прочности Т(8). Технические условия
ГОСТ Р ЕН 1777-2013 Покрытия игровых площадок ударопоглощающие. Определение критической высоты падения
ГОСТ Р 52169-2012 Оборудование и покрытия детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования
ГОСТ Р 56440-2015 Оборудование спортивное универсальное свободного доступа. Требования и методы испытания с учетом безопасности
ГОСТ Р 56446-2015 Оборудование гимнастическое. Общие требования безопасности и методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 место пользователя: Место тренажера, которое пользователь может занять стоя, сидя, лежа или в висячем положении (см. рисунок 1).
1 - зона для передвижения; 2 - зона безопасности;
3 - место пользователя; 4 - пересечение зон безопасности;
5 - площадь для передвижения
Рисунок 1 - Пространства и площади
3.2 площадь для передвижения: Площадь основания зоны для передвижения (см. рисунок 1).
3.3 зона для передвижения: Пространство вокруг тренажера, которое необходимо для его безопасного использования (см. рисунок 1).
3.4 зона безопасности: Пространство внутри тренажера, на нем или вокруг него, которое необходимо пользователю для выполнения упражнений (см. рисунок 1).
3.5 поглощение: Комбинированный эффект от одного или нескольких несущих элементов, который уменьшает скорость движения оборудования и его ударное действие в конечных положениях тренажера.
3.6 вынужденное движение: Движение, которое пользователь после его начала не может остановить собственными силами и по своему желанию.
3.7 высота свободного падения: Наибольшее расстояние по вертикали между местом пользователя и горизонтальной поверхностью, расположенной непосредственно под ним.
3.8
захватиться: Держаться рукой за опору, сомкнув пальцы (см. рисунок 2).
