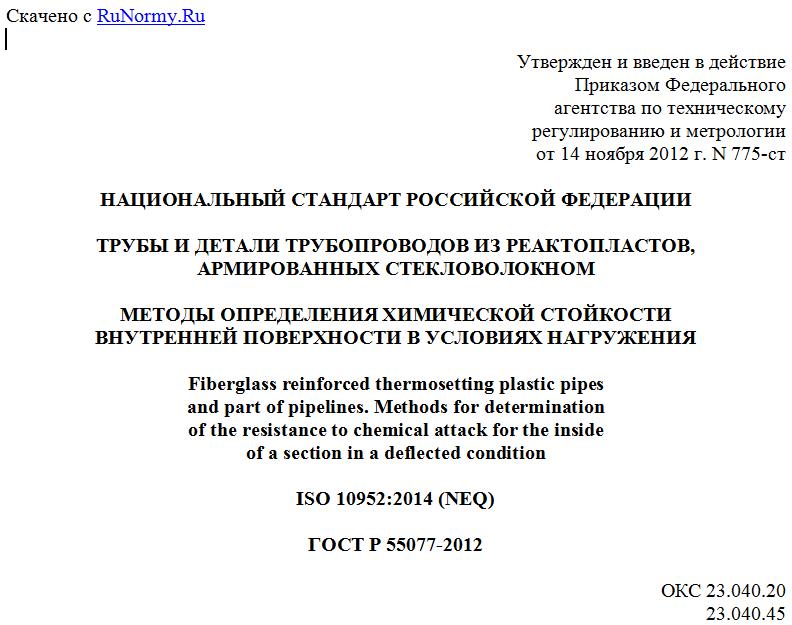

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 ноября 2012 г. N 775-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ХИМИЧЕСКОЙ СТОЙКОСТИ
ВНУТРЕННЕЙ ПОВЕРХНОСТИ В УСЛОВИЯХ НАГРУЖЕНИЯ
Fiberglass reinforced thermosetting plastic pipes
and part of pipelines. Methods for determination
of the resistance to chemical attack for the inside
of a section in a deflected condition
ISO 10952:2014 (NEQ)
ГОСТ Р 55077-2012
ОКС 23.040.20
23.040.45
ОКП 229641
229690
Дата введения
1 января 2014 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" совместно с Акционерным обществом "НПО Стеклопластик" при участии Объединения юридических лиц "Союз производителей композитов"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 ноября 2012 г. N 775-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 10952:2014 "Системы пластмассовых трубопроводов. Трубы и фитинги из термореактивных стеклопластиков. Определение стойкости к химическому воздействию с внутренней стороны сечения в условиях деформации" (ISO 10952:2014 "Plastics piping systems - Glass-reinforced thermosetting plastics (GRP) pipes and fittings - Determination of the resistance to chemical attack for the inside of a section in a deflected condition", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт устанавливает метод определения химической стойкости труб и фитингов из реактопластов, армированных стекловолокном, номинальным диаметром DN >= 100 в условиях нагружения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54559 Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
ГОСТ Р 54560 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном, для водоснабжения, водоотведения, дренажа и канализации. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54599, а также следующие термины с соответствующими определениями:
3.1 средний диаметр dm, мм: Диаметр окружности, соответствующей середине поперечного сечения стенки трубы.
Примечание - Средний диаметр dm, мм, вычисляют по формуле
dm = de - e, (1)
где de - среднее значение наружного диаметра трубы, мм;
e - среднее значение толщины стенки трубы.
Допускается определять dm по формуле
dm = di + e, (2)
где di - среднее значение внутреннего диаметра трубы, мм.
Также допускается определять dm по формуле
(3)
где le - среднее значение длины окружности по наружному диаметру трубы, мм.
3.2 разрушение при утечке: Критерий разрушения, проявляющийся в протечке жидкости через стенку трубы (в утечке).
Примечание - Разрушения образца могут происходить в месте расположения осевой линии без утечки испытательной жидкости. Результат такого испытания отбрасывают, т.к. уровни деформаций в образце изменяются, что приводит к искажению результата.
4. Сущность методов
Внутреннюю поверхность образца подвергают воздействию испытательной жидкости при заданной кольцевой деформации или при заданном растяжении стенки образца и фиксируют время до разрушения при утечке. Испытание повторяют при нескольких значениях кольцевой деформации или растяжения стенки трубы, используя каждый раз новый образец.
Результаты анализируют методами регрессионного анализа, один из которых приведен в приложении А.
5. Оборудование
5.1 Средства измерения линейных размеров образца (длина, диаметр, толщина стенки) с точностью измерения +/- 0,5%.
5.2 Средство измерения кольцевой деформации с точностью измерения +/- 1,0% от максимального значения изменения.
5.3 При испытании образцов номинальным диаметром 300 <= DN < 600 применяют тензодатчики длиной от 6 до 12 мм. При испытании образцов номинальным диаметром DN >= 600 длину тензодатчиков выбирают в соответствии с рекомендациями производителя тензодатчиков.
Примечание - Если используют тензодатчики из фольги, диапазон их измерения должен соответствовать максимально ожидаемому растяжению, при этом тензодатчик иметь соответствующую длину, подходящую для диаметра образца, и находиться строго внизу трубы (см. рисунок 1).
