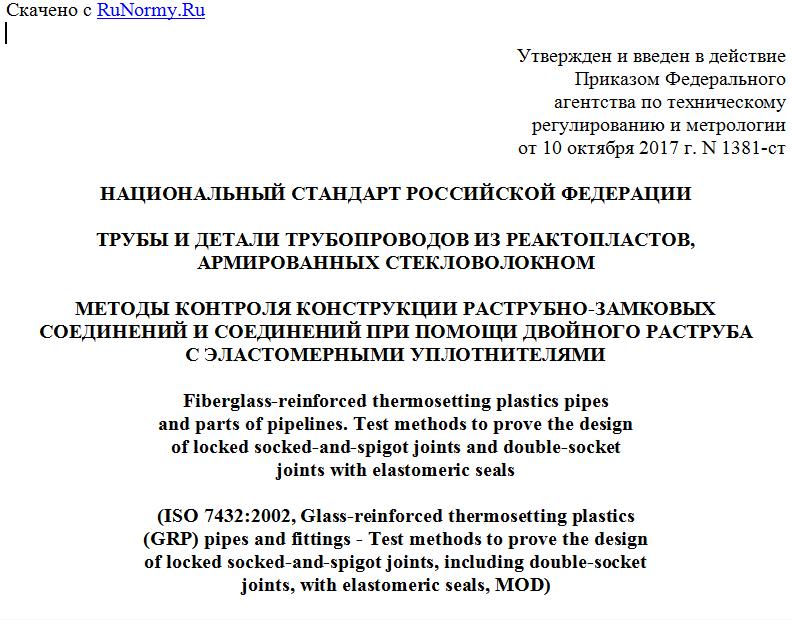

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 октября 2017 г. N 1381-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОДЫ КОНТРОЛЯ КОНСТРУКЦИИ РАСТРУБНО-ЗАМКОВЫХ
СОЕДИНЕНИЙ И СОЕДИНЕНИЙ ПРИ ПОМОЩИ ДВОЙНОГО РАСТРУБА
С ЭЛАСТОМЕРНЫМИ УПЛОТНИТЕЛЯМИ
Fiberglass-reinforced thermosetting plastics pipes
and parts of pipelines. Test methods to prove the design
of locked socked-and-spigot joints and double-socket
joints with elastomeric seals
(ISO 7432:2002, Glass-reinforced thermosetting plastics
(GRP) pipes and fittings - Test methods to prove the design
of locked socked-and-spigot joints, including double-socket
joints, with elastomeric seals, MOD)
ГОСТ Р 57781-2017
(ИСО 7432:2002)
ОКС 23.040.45
23.040.20
Дата введения
1 февраля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Инновации будущего" совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 октября 2017 г. N 1381-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 7432:2002 "Трубы и фитинги из термореактивных стеклопластиков (GRP). Методы испытаний для проверки конструкции замковых раструбных соединений, включая соединения двойными соединительными муфтами, с эластомерными уплотнителями" (ISO 7432:2002 "Glass-reinforced thermosetting plastics (GRP) pipes and fittings - Test methods to prove the design of locked socked-and-spigot joints, including double-socket joints, with elastomeric seals", MOD) путем изменения его структуры для приведения в соответствие с требованиями, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3); путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста. Оригинальный текст этих структурных элементов примененного международного стандарта и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.
При этом потребности национальной экономики Российской Федерации и/или особенности российской национальной стандартизации учтены в дополнительных разделах 2 и 7, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этих разделов приведена в указанных разделах в виде примечаний.
При этом дополнительная ссылка, включенная в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделена курсивом, а объяснение причины ее включения приведено в сноске.
При этом в него не включены подпункты 7.3.1, 7.3.2, 7.3.3, 7.6.2, 7.6.3 примененного международного стандарта, которые нецелесообразно применять в российской национальной стандартизации в связи с особенностью изложения метода испытаний.
Указанные подпункты, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДБ.
Измененные фразы выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДВ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы и детали трубопроводов из реактопластов, армированных стекловолокном, и устанавливает методы контроля конструкции раструбно-замковых соединений и соединений при помощи двойного раструба с эластомерными уплотнителями. Примечание - См. ДА.1 (приложение ДА).
2 Нормативные ссылки В настоящем стандарте использована нормативная ссылка на следующий стандарт: ГОСТ Р 55069-2012 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Методы испытаний. Испытания клеевого и резьбового соединений Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Примечание - Включение в настоящий стандарт дополнительного по отношению к ISO 7432:2002 раздела обусловлено необходимостью приведения его в соответствие с требованиями ГОСТ 1.5 (подраздел 3.8).
3 Сущность методов
Сущность методов заключается в последовательном испытании соединений образцов внутренним давлением (вакуумным, избыточным), а также комбинацией внутреннего давления и внешних факторов (нарушение соосности, изгиб). Примечание - См. ДА.2 (приложение ДА).
4 Оборудование
4.1 Торцевые заглушки, передающие осевое напряжение на образец.
4.2 Опоры и хомуты.
4.2.1 Опора типа R, используемая при испытании на нарушение соосности, как показано на рисунке 2.
4.2.2 Опора или хомут под раструб шириной (100 +/- 5) мм и радиусом охвата 120°, используемые при испытании на нарушение соосности, как показано на рисунке 2.
4.2.3 Опора или хомут для передачи смещающей нагрузки шириной (100 +/- 5) мм и радиусом охвата раструба 180°.
4.2.4 Опоры под трубы достаточной ширины, чтобы исключить воздействие точечных нагрузок на образец.
