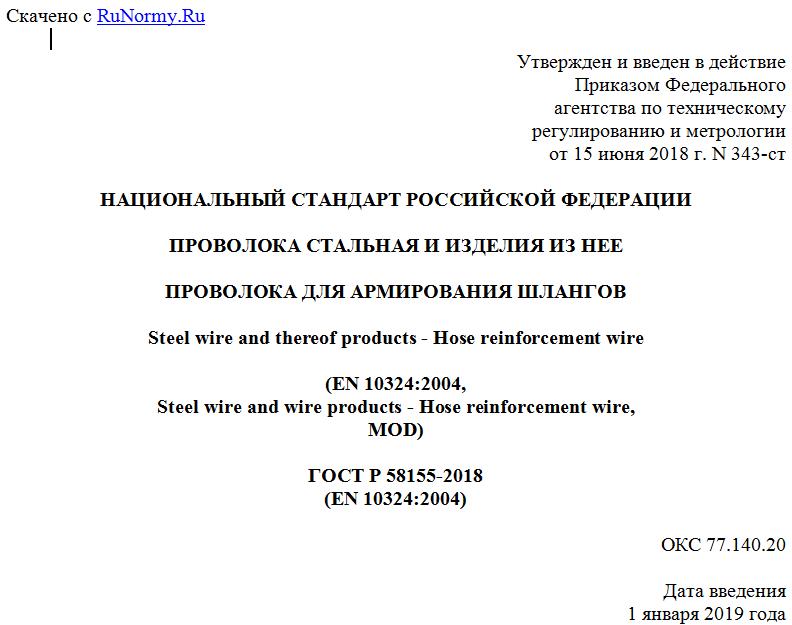

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июня 2018 г. N 343-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОВОЛОКА СТАЛЬНАЯ И ИЗДЕЛИЯ ИЗ НЕЕ
ПРОВОЛОКА ДЛЯ АРМИРОВАНИЯ ШЛАНГОВ
Steel wire and thereof products - Hose reinforcement wire
(EN 10324:2004,
Steel wire and wire products - Hose reinforcement wire,
MOD)
ГОСТ Р 58155-2018
(EN 10324:2004)
ОКС 77.140.20
Дата введения
1 января 2019 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации материалов и технологий" (ФГУП "ВНИИ СМТ") на основе официального перевода на русский язык европейского стандарта, указанного в пункте 4, который выполнен ФГУП "Стандартинформ"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 146 "Метизы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2018 г. N 343-ст
4 Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН 10324:2004 "Проволока стальная и проволочная продукция. Проволока для армирования" (EN 10324:2004 "Steel wire and wire products - Hose reinforcement wire", MOD) путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Внесение указанных технических отклонений направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации, и целесообразности использования ссылочных национальных и межгосударственных стандартов вместо ссылочных международных стандартов.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
Сведения о соответствии ссылочных национальных стандартов европейским стандартам, использованным в качестве ссылочных в примененном европейском стандарте, приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1 Область применения
Настоящий стандарт устанавливает химический состав, размеры и механические свойства проволоки из высокоуглеродистой стали, предназначенной для армирования шлангов, работающих под высоким давлением. Стандарт распространяется на проволоку, которую используют для изготовления многожильной оплетки или как отдельной проволоки, навиваемой спиралью, с целью армирования гибких рукавов (шлангов), которые при эксплуатации должны выдерживать относительно большие всплески давления.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 58075 (EN 10244-1:2009) Проволока стальная и изделия из нее. Покрытия из цветных металлов на стальной проволоке. Общие принципы
ГОСТ Р 58131 (EN 10244-6:2009) Проволока стальная и изделия из нее. Покрытия из цветных металлов на стальной проволоке. Покрытия из меди, бронзы или латуни
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 номинальный диаметр d (nominal diameter): Диаметр, выраженный в миллиметрах, используемый для обозначения проволоки и устанавливаемый заказчиком.
Примечание - Номинальный диаметр является базисной величиной для определения значений всех прочих характеристик проволоки с целью признания ее соответствия.
3.2 действительный диаметр (actual diameter): Среднеарифметическое значение двух диаметров, расположенных под прямым углом друг к другу, измерение которых проведено в любом, но в одном и том же поперечном сечении проволоки.
3.3 овальность (out of roundness): Арифметическая разница между максимальным и минимальным диаметрами, измеренными в поперечном сечении проволоки, расположенном перпендикулярно к оси проволоки.
4 Классификация
Армирующую проволоку классифицируют на основе временного сопротивления. Поставляемую армирующую проволоку по значению временного сопротивления делят на три класса:
- NT: проволока с нормальным временным сопротивлением;
- HT: проволока с повышенным временным сопротивлением;
- ST: проволока со сверхвысоким временным сопротивлением.
5 Обозначение и оформление заказа
5.1 Обозначение
Обозначение продукции, соответствующей настоящему стандарту, составляется следующим образом:
- наименование: проволока для армирования;
- вид покрытия: см. 6.1.4;
- номер настоящего стандарта;
- класс временного сопротивления (см. раздел 4) и номинальное значение временного сопротивления;
- номинальный диаметр.
Пример - Проволока для армирования 0,30 мм с латунным покрытием, с повышенным временным сопротивлением от 2750 до 3050 МПа, соответствующая ГОСТ Р 58155-2018, обозначается следующим образом:
Проволока для армирования латунированная ГОСТ Р 58155-2018 НТ от 2750 до 3050 МПа 0,30.
5.2 Информация, предоставляемая заказчиком, и подлежащие согласованию параметры
