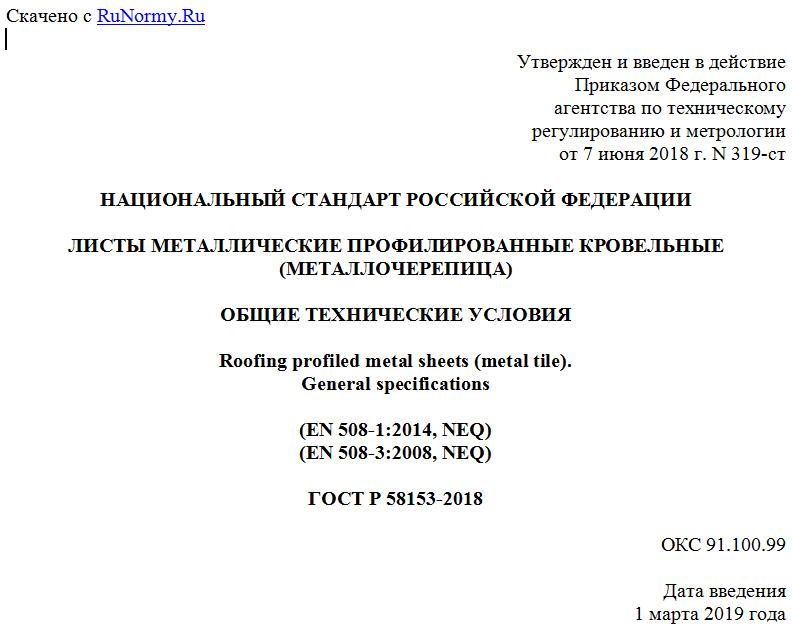

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 7 июня 2018 г. N 319-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛИСТЫ МЕТАЛЛИЧЕСКИЕ ПРОФИЛИРОВАННЫЕ КРОВЕЛЬНЫЕ
(МЕТАЛЛОЧЕРЕПИЦА)
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Roofing profiled metal sheets (metal tile).
General specifications
(EN 508-1:2014, NEQ)
(EN 508-3:2008, NEQ)
ГОСТ Р 58153-2018
ОКС 91.100.99
Дата введения
1 марта 2019 года
Предисловие
1 РАЗРАБОТАН Национальным кровельным союзом
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 июня 2018 г. N 319-ст
4 В настоящем стандарте учтены основные нормативные положения следующих европейских стандартов:
- ЕН 508-1:2014 "Материалы кровельные листовые металлические. Технические условия на непровисающие материалы из стали, алюминия или нержавеющей стали. Часть 1. Сталь" (EN 508-1:2014 "Roofing products from metal sheet - Specification for self-supporting products of steel, aluminium or stainless steel sheet - Part 1: Steel", NEQ);
- ЕН 508-3:2008 "Материалы кровельные листовые металлические. Технические условия на непровисающие материалы из стали, алюминия или нержавеющей стали. Часть 3. Нержавеющая сталь" (EN 508-3:2008 "Roofing products from metal sheet - Specification for self-supporting products of steel, aluminium or stainless steel sheet - Part 1: Stainless steel", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на металлические профилированно-штампованные кровельные листы (далее - металлочерепица), изготовляемые профилированием и штамповкой стального холоднокатаного горячеоцинкованного, электролитически оцинкованного (либо с иным металлическим защитным покрытием) проката с полимерным покрытием и предназначенные для устройства кровель зданий и сооружений.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.044 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 8026 Линейки поверочные. Технические условия
ГОСТ 19904 Прокат листовой холоднокатаный. Сортамент
ГОСТ 34180 Прокат стальной тонколистовой холоднокатаный и холоднокатаный горячеоцинкованный с полимерным покрытием с непрерывных линий. Технические условия
ГОСТ Р 52246-2016 Прокат листовой горячеоцинкованный. Технические условия
ГОСТ Р 54301-2011 Прокат тонколистовой холоднокатаный электролитически оцинкованный с полимерным покрытием с непрерывных линий. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 металлочерепица: Кровельный материал из стального холоднокатаного горячеоцинкованного, электролитически оцинкованного (либо с иным защитным металлическим покрытием) проката с полимерным покрытием, изготовляемый в виде листов методом холодного профилирования и штамповки.
3.2 профиль металлочерепицы: Конструктивная и эстетическая форма листов металлочерепицы (волнистая, имитирующая кладку из керамической черепицы, трапециевидная и т.п.), позволяющая осуществлять стыковку листов по длине и ширине.
3.3 полная ширина листа: Ширина листа металлочерепицы, измеряемая от кромки до кромки.
3.4 полезная ширина листа: Ширина листа металлочерепицы, определяемая по разнице полной ширины листа и нахлеста по ширине.
3.5 нахлест по ширине: Участок металлочерепицы, накрываемый при монтаже соседним листом.
3.6 шаг профиля: Расстояние между центром соседних гребней.
3.7 капиллярная канавка: Продольная складка по одному из краев металлочерепицы, накрываемая нахлестом по ширине и предназначенная для отвода капиллярной влаги.
4 Общие положения
4.1 Металлочерепицу классифицируют по следующим признакам:
- материал исходной заготовки с защитным металлическим покрытием;
- тип защитно-декоративного полимерного покрытия исходной заготовки;
- тип профиля.
4.2 По материалу исходной заготовки профили подразделяют по маркам проката согласно требованиям пункта 4.2 ГОСТ Р 52246-2016 (02; 220, 250) и по виду металлического защитного покрытия:
- горячего способа нанесения по пункту 4.1 ГОСТ Р 52246-2016 (далее - металлическое защитное покрытие): цинковое (Ц); железоцинковое (ЖЦ); цинкалюминиевое (ЦА); цинкалюмомагниевое (ЦАМ);
- электролитического способа нанесения цинкового покрытия.
4.3 Тип защитно-декоративного полимерного покрытия исходной заготовки принимают по ГОСТ 34180:
- полиэфирная эмаль;
- полиуретановая эмаль;
- поливинилиденфторидная эмаль;
- ПВХ пластизоль.
4.4 Форма профиля металлочерепицы и размеры изделия регулируются сортаментом производителя и устанавливаются в технической документации предприятия - производителя профилей в соответствии с требованиями настоящего стандарта.
Примеры профилей металлочерепицы приведены на рисунке 1.
