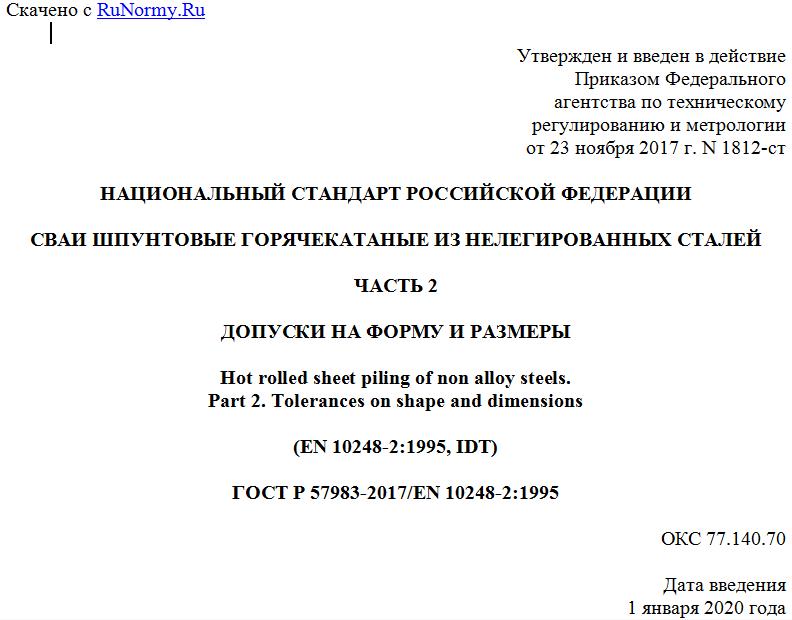

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СВАИ ШПУНТОВЫЕ ГОРЯЧЕКАТАНЫЕ ИЗ НЕЛЕГИРОВАННЫХ СТАЛЕЙ
ЧАСТЬ 2
ДОПУСКИ НА ФОРМУ И РАЗМЕРЫ
Hot rolled sheet piling of non alloy steels.
Part 2. Tolerances on shape and dimensions
(EN 10248-2:1995, IDT)
ГОСТ Р 57983-2017/EN 10248-2:1995
ОКС 77.140.70
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Мельникова") на основе официального перевода на русский язык англоязычной версии европейского стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2017 г. N 1812-ст
4 Настоящий стандарт является идентичным европейскому стандарту EN 10248-2:1995 "Сваи шпунтовые горячекатаные из нелегированных сталей. Часть 2. Допуски на форму и размеры" (EN 10248-2:1995 "Hot rolled sheet piling of non alloy steels - Part 2: Tolerances on shape and dimensions", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает допуски на основные размеры, предельные отклонения сечения перпендикулярно продольной оси, прямолинейность и массу горячекатаных шпунтовых свай из нелегированной стали в соответствии с ЕН 10248-1.
Настоящий стандарт распространяется на замковые соединения профилей шпунтовых свай.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий нормативный документ:
EN 10248-1, Hot rolled sheet piling of non alloy steels - Part 1: Technical delivery conditions (Сваи шпунтовые из горячекатаных нелегированных сталей. Часть 1. Технические условия поставки)
3. Требования к геометрическим размерам
3.1. Высота профилей
3.1.1 Допуски на высоту U-образных шпунтовых свай приведены в таблице 1.
Таблица 1
Допуск на высоту U-образных свай
Размеры в миллиметрах
Обозначение Изображение Номинальный размер Допуск
Высота h h <= 200 +/- 4
h > 200 +/- 5
3.1.2 Дополнительно могут быть согласованы допуски для высоты сечения, составленного из пары гнутых или сваренных профилей.
3.1.3 Допуски на высоту Z-образных свай приведены в таблице 2.
Таблица 2
Допуск на высоту Z-образных свай
Размеры в миллиметрах
Обозначение Изображение Номинальный размер Допуск
Высота h h <= 200 +/- 5
200 < h < 300 +/- 6
h >= 300 +/- 7
3.1.4 Допуски на высоту H-образных свай приведены в таблице 3.
Таблица 3
Допуск на высоту H-образных свай
Размеры в миллиметрах
Обозначение Изображение Номинальный размер Допуск
Высота h h < 500 +/- 5
h >= 500 +/- 7
3.2. Ширина профилей
3.2.1 Допуск на ширину U-образных свай приведен в таблице 4.
Таблица 4
Допуск на ширину U-образных свай
Размеры в миллиметрах
Обозначение Рисунок Номинальный размер Допуск
Ширина b Все +/- 2% b
