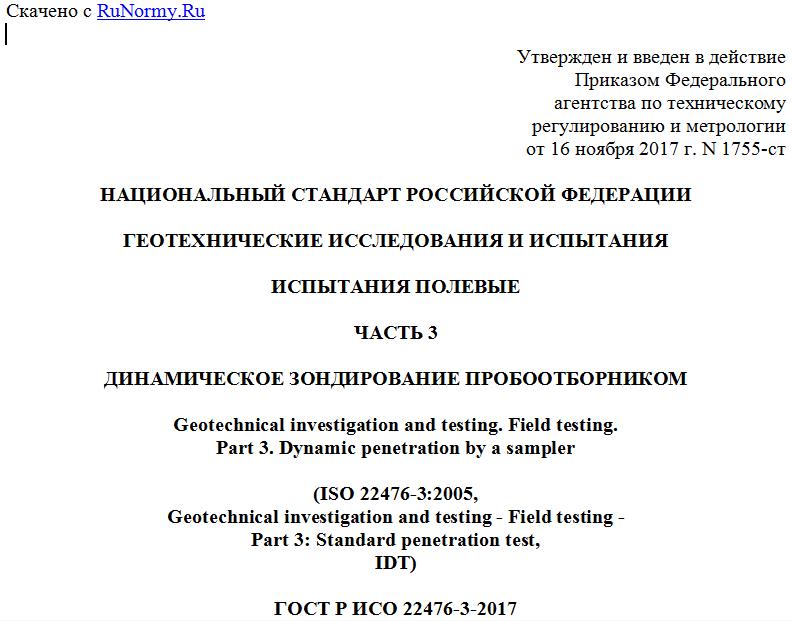

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 ноября 2017 г. N 1755-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГЕОТЕХНИЧЕСКИЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ
ИСПЫТАНИЯ ПОЛЕВЫЕ
ЧАСТЬ 3
ДИНАМИЧЕСКОЕ ЗОНДИРОВАНИЕ ПРОБООТБОРНИКОМ
Geotechnical investigation and testing. Field testing.
Part 3. Dynamic penetration by a sampler
(ISO 22476-3:2005,
Geotechnical investigation and testing - Field testing -
Part 3: Standard penetration test,
IDT)
ГОСТ Р ИСО 22476-3-2017
ОКС 93.020
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им. Н.М. Герсеванова" (НИИОСП им. Н.М. Герсеванова) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2017 г. N 1755-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 22476-3:2005 "Геотехнические исследования и испытания. Полевые испытания. Часть 3. Стандартное испытание проникающей способности" (ISO 22476-3:2005 "Geotechnical investigation and testing - Field testing - Part 3: Standard penetration test", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочного европейского стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт устанавливает требования к косвенному методу исследования грунтов - динамическому зондированию пробоотборником, являющемуся частью геотехнических исследований и испытаний согласно ЕН 1997-1 и ЕН 1997-2, выполняемому дополнительно к прямым методам исследования грунтов (например, отбор образцов или проб в соответствии с prЕН 22475-1).
Динамическое зондирование пробоотборником (SPT) ставит целью определение сопротивления грунтов в основании скважины, пройденной для забивки пробоотборника, с последующей выемкой образцов грунта нарушенного сложения для их идентификации. В гравелистых грунтах и слабых скальных породах допускается также использовать сплошной конус [SPT(C)].
Динамическое зондирование пробоотборником используют главным образом для оценки параметров прочности и деформируемости несвязных грунтов, но некоторые полезные данные могут быть также получены и для других типов грунтов.
Основной принцип испытания заключается в забивке пробоотборника стандартным молотом массой 63,5 кг, падающим на наковальню или наголовник с высоты 760 мм. Число ударов N, необходимое для забивки пробоотборника на 300 мм (после его погружения ниже опорной поверхности), является показателем сопротивления зондированию.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание, для недатированных - последнее издание (включая все изменения к нему).
prEN ISO 22475-1, Geotechnical investigation and testing - Sampling methods and ground water measurements - Part 1: Technical principles for execution [Геотехнические исследования и испытания. Отбор образцов с помощью методов бурения, выемки грунта и измерений грунтовой воды. Часть 1. Технические принципы исполнения]
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 наковальня или наголовник (anvil or drive head): Часть ударного устройства, по которой ударяет молот и через которую энергия удара молота передается на забивные штанги.
3.2 молот (hammer): Часть ударного устройства, имеющая массу 63,5 кг, последовательно поднимающаяся и падающая для создания энергии, под действием которой осуществляется погружение в грунт пробоотборника (с последующим отбором образцов грунта) или конуса.
3.3 высота падения (height of fall): Свободное падение молота после его сбрасывания.
3.4 ударное устройство (drive-weight assembly): Устройство, состоящее из молота, направляющего приспособления для падения молота, наголовника (наковальни) и системы обеспечения падения молота.
3.5 забивные штанги (drive rods): Штанги, которые передают энергию удара от ударного устройства на пробоотборник.
3.6 фактическая энергия удара (actual energy) Emeas: Измеренная энергия, сообщенная ударным устройством забивной штанге через наголовник.
3.7 теоретическая энергия удара (theoretic energy) Etheor: Вычисленная энергия ударного устройства
Etheor = mgh,
где m - масса молота;
g - ускорение свободного падения;
h - высота падения молота.
3.8 коэффициент энергии (energy ratio) Er: Отношение фактической энергии Emeas к теоретической энергии Etheor молота, выраженное в процентах.
3.9 N = значение (N = value): Число ударов, необходимое для того, чтобы забить пробоотборник на глубину 300 мм, если измерять от опорной поверхности забивки.
4. Оборудование
4.1 Забивное устройство
Забивное устройство должно обеспечивать проходку чистой скважины для гарантии того, что динамическое зондирование выполняется преимущественно в грунте ненарушенного сложения.
Забой скважины, подготовленной до проведения испытания, может влиять на результаты испытания, поэтому диаметр скважины должен быть всегда указан в протоколе испытания. При значении диаметра скважины 150 мм или больше влияние на результат испытания может быть значимым.
4.2 Пробоотборник
Стальной разъемный цилиндрический пробоотборник должен иметь размеры, показанные на рисунке 1. Он должен быть оснащен обратным клапаном с достаточным зазором, обеспечивающим свободный отток воды или шлама в процессе забивки.
