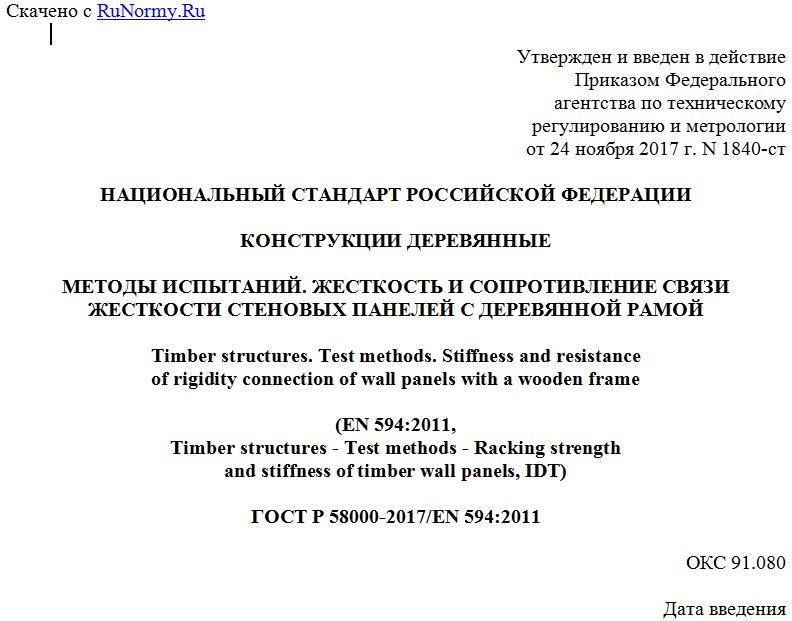

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 ноября 2017 г. N 1840-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНСТРУКЦИИ ДЕРЕВЯННЫЕ
МЕТОДЫ ИСПЫТАНИЙ. ЖЕСТКОСТЬ И СОПРОТИВЛЕНИЕ СВЯЗИ
ЖЕСТКОСТИ СТЕНОВЫХ ПАНЕЛЕЙ С ДЕРЕВЯННОЙ РАМОЙ
Timber structures. Test methods. Stiffness and resistance
of rigidity connection of wall panels with a wooden frame
(EN 594:2011,
Timber structures - Test methods - Racking strength
and stiffness of timber wall panels, IDT)
ГОСТ Р 58000-2017/EN 594:2011
ОКС 91.080
Дата введения
1 января 2020 года
Предисловие
1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство"), Центральным научно-исследовательским институтом строительных конструкций им. В.А. Кучеренко (ЦНИИСК им. В.А. Кучеренко) на основе официального перевода на русский язык немецкоязычной версии указанного в пункте 4 европейского стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2017 г. N 1840-ст
4 Настоящий стандарт идентичен европейскому стандарту EN 594:2011 "Конструкции деревянные. Методы испытаний. Несущая способность и жесткость деревянных стеновых панелей" (EN 594:2011 "Holzbauwerke - - und - Steifigkeit von Wandelementen in Holztafelbauart", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных и европейских стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
Настоящий стандарт устанавливает метод определения несущей способности и жесткости каркаса деревянных стеновых панелей.
Метод испытаний в первую очередь распространяется на описанные в настоящем стандарте стеновые панели в целях получения:
- сравнительных значений рабочих характеристик материалов, используемых при изготовлении панелей;
- данных для использования при проектировании.
Принцип метода испытаний по настоящему стандарту применим для панелей других размеров, форм и способов крепления, панелей с неполной обшивкой по каркасу, а также для комбинации панелей.
Примечание - Метод испытаний подробно описан для общей ситуации, когда заказчик испытания владеет характеристиками материалов, используемых при конструировании панелей, которые могут также использоваться для отдельной группы панелей и стен, и поэтому хочет провести испытание для стандартной конфигурации панели. Если устанавливаются какие-либо особенности, то они могут быть включены в испытание, но любое дополнение или изменение стандартной конфигурации в обязательном порядке должно быть указано в отчете об испытании и в дальнейшем может привести к ограниченной пригодности результатов испытания.
2. Нормативные ссылки
Следующие документы являются обязательными для применения настоящего стандарта. Для датированных ссылок применяют только указанное издание, для недатированных ссылок - последнее издание ссылочного документа (включая любые поправки).
EN 322, Holzwerkstoffe - Bestimmung des Feuchtegehaltes (EN 322, Плиты древесные. Определение влажности; EN 322, Wood based panels - Determination of moisture content)
EN 323, Holzwerkstoffe - Bestimmung der Rohdichte (EN 323, Плиты древесные. Определение объемной плотности; EN 323, Wood-based panels - Determination of density)
EN 14358 <1>, Hollzbawwerke - Berechnung der 5%-Quantile charakteristische Werte und Annahmekriterien Proben (EN 14358, Деревянные конструкции. Расчет 5-й перцентили для характеристических значений и критерии приемки для образцов; EN 14358, Timber structures - Calculation of characteristic 5-percentile values and acceptance criteria for a sample)
--------------------------------
<1> Отменен. Действует EN 14358:2016.
ISO 3130 <2>, Wood - Determination of moisture content for physical and mechanical tests (Древесина. Определение влажности для физических и механических испытаний)
--------------------------------
<2> Отменен. Действует ISO 13061-1:2014.
ISO 3131 <3>, Wood - Determination of density for physical and mechanical tests (Древесина. Определение плотности для физических и механических испытаний)
--------------------------------
<3> Отменен. Действует ISO 13061-2:2014.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 деревянная стеновая панель (timber frame wall panel <1>; Wandelement in Holztafelbauart <2>): Несущая стеновая панель, состоящая из деревянного каркаса с прикрепленными с одной или с двух сторон облицовочными плитами (обшивкой). В дальнейшем такие стеновые панели обозначаются как "панели".
--------------------------------
<1> en.
<2> de.
3.2 верхняя подкладка (head binder; Obere Zulage): Элемент из цельной древесины, прикрепленный к верхнему краю стеновой панели при испытаниях.
3.3 нижняя подкладка (packer; Untere Zulage): Элемент из цельной древесины, прикрепленный к опорной плите испытательного оборудования.
3.4 несущая способность стеновой панели (racking strength; ): Сопротивление стеновой панели действию горизонтальной нагрузки в плоскости панели.
3.5 жесткость стеновой панели (racking strength; Wandscheiben-Steifigkeit): Расчетная жесткость стеновой панели под действием нагрузки, составляющей около 40% ее максимальной несущей способности.
4. Обозначения
F - нагрузка, прилагаемая к стеновой панели, Н;
Fmax - максимальная нагрузка, прилагаемая к стеновой панели, Н;
Fmax,est - оценочное значение нагрузки, прилагаемой к стеновой панели, Н;
Fv - вертикальная нагрузка, прилагаемая к стеновой панели, Н;
R - жесткость стеновой панели, Н/мм;
