"ГОСТ Р ИСО 22476-2-2017. Национальный стандарт Российской Федерации. Геотехнические исследования и испытания. Испытания полевые. Часть 2. Динамическое зондирование (DP)"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

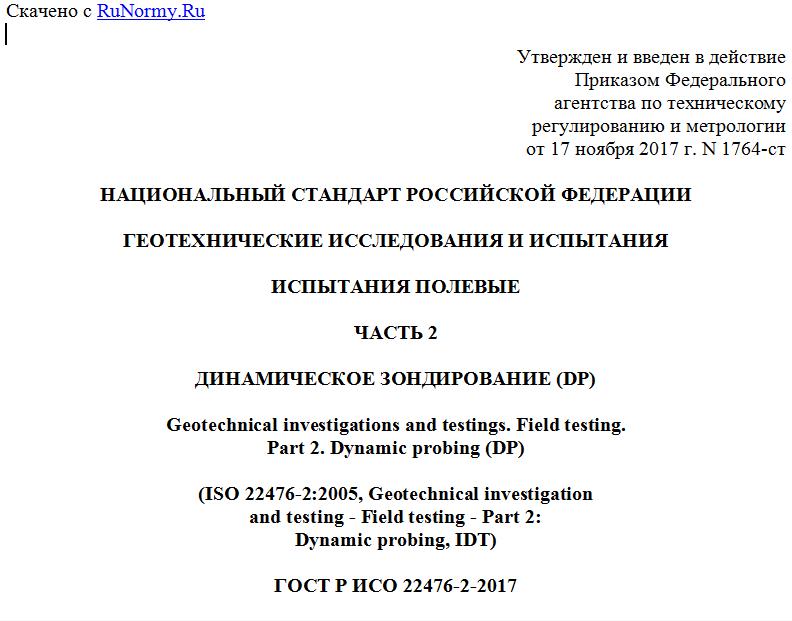

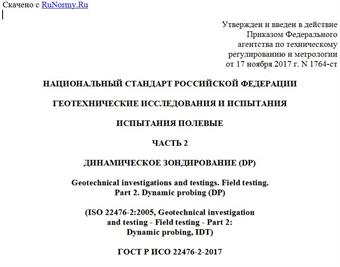

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 ноября 2017 г. N 1764-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГЕОТЕХНИЧЕСКИЕ ИССЛЕДОВАНИЯ И ИСПЫТАНИЯ

ИСПЫТАНИЯ ПОЛЕВЫЕ

ЧАСТЬ 2

ДИНАМИЧЕСКОЕ ЗОНДИРОВАНИЕ (DP)

Geotechnical investigations and testings. Field testing.
Part 2. Dynamic probing (DP)

(ISO 22476-2:2005, Geotechnical investigation
and testing - Field testing - Part 2:
Dynamic probing, IDT)

ГОСТ Р ИСО 22476-2-2017

ОКС 93.020

Дата введения
1 января 2020 года

Предисловие

1 ПОДГОТОВЛЕН Акционерным обществом "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство") - Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им. Н.М. Герсеванова" (НИИОСП им. Н.М. Герсеванова) на основе официального перевода на русский язык англоязычной версии указанного в пункте 4 международного стандарта, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2017 г. N 1764-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 22476-2:2005 "Геотехнические исследования и испытания. Полевые испытания. Часть 2. Динамическое зондирование" (ISO 22476-2:2005 "Geotechnical investigation and testing - Field testing - Part 2: Dynamic probing", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт устанавливает требования к косвенному методу исследования грунта - методу динамического зондирования, являющегося частью геотехнических исследований и испытаний согласно ЕН 1997-1 и ЕН 1997-2.
Настоящий стандарт распространяется на определение сопротивления грунтов и мягких горных пород в условиях их природного залегания путем забивки конуса. Для забивки конуса используют молот с заданными массой и высотой падения. Сопротивление зондированию определяют как число ударов, необходимое для погружения конуса на определенное расстояние. По мере погружения конуса осуществляется непрерывная регистрация параметров, но образцы грунта не извлекают.
В настоящий стандарт включены четыре методики, охватывающие широкий диапазон удельной работы молота за удар:
- легкое динамическое зондирование (DPL) - испытание отражает нижнюю область диапазона динамического оборудования по массе молота;
- среднее динамическое зондирование (DPM) - испытание отражает среднюю область диапазона динамического оборудования по массе молота;
- тяжелое динамическое зондирование (DPH) - испытание отражает область от среднего до очень тяжелого динамического оборудования по массе молота;
- сверхтяжелое динамическое зондирование (DPSH) - испытание отражает верхнюю область диапазона динамического оборудования по массе молота.
Результаты испытаний по настоящему стандарту особенно пригодны для качественного определения грунтового профиля, совместно с прямыми исследованиями (например, взятие образцов грунта согласно prЕН ИСО 22475-1) или сравнения с результатами других, параллельно проводимых испытаний. Они могут также быть использованы для определения прочностных и деформационных свойств грунтов, обычно несвязного типа. Допускается их применение и в отношении мелкодисперсных грунтов, но с использованием соответствующих корреляционных зависимостей.
Также эти результаты могут быть использованы для определения глубин залегания очень плотных слоев грунта, например для выбора глубин заложения свай-стоек, и обнаружения очень рыхлых, разуплотненных, обратно засыпанных или насыпных грунтов.

2. Нормативные ссылки

Для применения настоящего стандарта необходимы следующие ссылочные стандарты. Для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения к нему).
EN 10204, Metallic products - Types of inspection documents (Изделия металлические. Типы актов приемочного контроля)
prEN ISO 22475-1, Geotechnical investigation and testing - Sampling methods and groundwater measurements - Part 1: Technical principles for execution (ISO 22475-1:2006) [Геотехнические исследования и испытания. Отбор образцов с помощью бурения и откапывания и измерения подземных вод. Часть 1. Технические принципы исполнения (ISO/DIS 22475-1:2004)]

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 динамический зонд (dynamic penetromete): Конус и забивные штанги.
3.2 оборудование динамического зондирования (dynamic probing equipment): Зонд и все оборудование, необходимое для забивки зонда.
3.3 наковальня или наголовник (anvil or drive head): Часть ударного устройства, по которой ударяет молот и через которую энергия удара молота передается на забивные штанги.
3.4 демпфирующая прокладка, демпфер (cushion (damper): Помещается на наковальню для сведения к минимуму повреждения оборудования.
3.5 молот (hammer): Часть ударного устройства, которая последовательно поднимается и опускается для создания и сообщения забивным штангам энергии, которая обеспечивает погружение конуса.
3.6 высота падения (height of fall): Свободное падение молота после его сбрасывания.
3.7 ударное устройство (drive-weight assembly): Устройство, состоящее из молота, направляющего приспособления для падения молота, наголовника и системы, обеспечивающей падение молота.
3.8 забивные штанги (drive rods): Штанги, которые передают энергию удара от ударного устройства на конус.
3.9 конус (cone): Заостренный наконечник стандартных размеров, используемый для измерения сопротивления зондированию (см. рисунок 1).
3.10 фактическая энергия; энергия удара (actual energy; driving energy) Emeas: Измеренная энергия, сообщенная ударным устройством забивной штанге через наголовник.
3.11 теоретическая энергия (theoretic energy) Etheor: Вычисленная энергия ударного устройства

Etheor = mgh,

где m - масса молота;
g - ускорение свободного падения;
h - высота падения молота.
3.12 коэффициент энергии (energy ratio) Er: Отношение фактической энергии Emeas к теоретической энергии Etheor молота, выраженное в процентах.
3.13 Nxy - значение (Nxy - value): Число ударов, необходимое для погружения зонда Y на определенное расстояние X (выраженное в сантиметрах).
3.14 удельная работа одного удара (specific work per blow) En: Параметр, вычисляемый по формуле
