"ГОСТ Р 58087-2018. Национальный стандарт Российской Федерации. Единая энергетическая система и изолированно работающие энергосистемы. Электрические сети. Паспорт воздушных линий электропередачи напряжением 35 кВ и выше"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

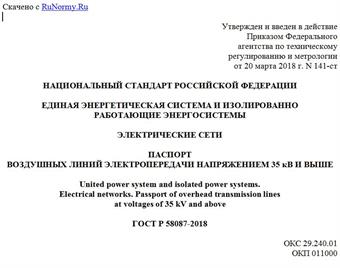

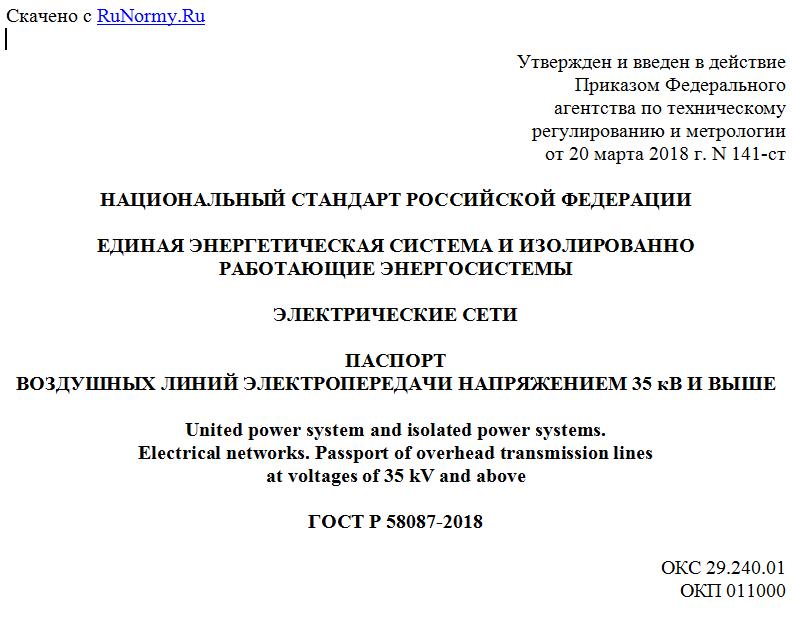

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 марта 2018 г. N 141-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЕДИНАЯ ЭНЕРГЕТИЧЕСКАЯ СИСТЕМА И ИЗОЛИРОВАННО
РАБОТАЮЩИЕ ЭНЕРГОСИСТЕМЫ

ЭЛЕКТРИЧЕСКИЕ СЕТИ

ПАСПОРТ
ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ НАПРЯЖЕНИЕМ 35 кВ И ВЫШЕ

United power system and isolated power systems.
Electrical networks. Passport of overhead transmission lines
at voltages of 35 kV and above

ГОСТ Р 58087-2018

ОКС 29.240.01
ОКП 011000

Дата введения
1 декабря 2018 года

Предисловие

1 РАЗРАБОТАН Акционерным обществом "Инспекция по контролю технического состояния объектов электроэнергетики" (АО "Техническая инспекция ЕЭС")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 марта 2018 г. N 141-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт устанавливает форму и содержание паспорта воздушных линий (ВЛ) электропередачи, требования к составлению, ведению и хранению паспорта ВЛ электропередачи.
Настоящий стандарт определяет единую форму паспорта ВЛ электропередачи, позволяющую документировать параметры технического состояния ВЛ электропередачи и ее основных элементов.
Настоящий стандарт предназначен для применения в организациях, владеющих или эксплуатирующих ВЛ электропередачи напряжением 35 кВ и выше, в том числе на воздушные участки кабельно-воздушных линий электропередачи.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.051 Система стандартов безопасности труда. Электробезопасность. Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В
ГОСТ 27.002 Надежность в технике. Термины и определения
ГОСТ 15467 Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 15845 Изделия кабельные. Термины и определения
ГОСТ 17613 Арматура линейная. Термины и определения
ГОСТ 18311 Изделия электротехнические. Термины и определения основных понятий
ГОСТ 24291 Электрическая часть электростанции и электрической сети. Термины и определения
ГОСТ 27744 Изоляторы. Термины и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 12.1.051, ГОСТ 27.002, ГОСТ 15845, ГОСТ 15467, ГОСТ 17613, ГОСТ 18311, ГОСТ 24291, ГОСТ 27744, а также следующие термины с соответствующими определениями:
3.1 анкерный пролет: Участок воздушной линии электропередачи, заключенный между двумя ближайшими (соседними) анкерными опорами.
3.2 пролет воздушной линии электропередачи: Горизонтальное расстояние между осевыми линиями ближайших (соседних) опор.
3.3 стрела провеса: Расстояние по вертикали в пролете воздушной линии электропередачи между проводом (тросом) и прямой линией, соединяющей точки его подвеса.
3.4 паспорт воздушной линии электропередачи: Технический документ, содержащий общую информацию о воздушной линии электропередачи, основные нормативные и технические характеристики воздушной линии электропередачи и ее элементов, данные о фактических параметрах воздушной линии электропередачи и ее элементов и местности прохождения воздушной линии электропередачи, а также об объектах в охранной зоне воздушной линии электропередачи.

4 Общие положения

4.1 Содержание паспорта воздушной линии электропередачи

В паспорт ВЛ электропередачи должны быть включены следующие разделы, содержание которых приведено в приложении А:
- общие сведения о ВЛ электропередачи;
- схема линии электропередачи;
- основные данные;
- характеристика элементов ВЛ электропередачи;
- сведения о дате и объеме замены основных элементов ВЛ электропередачи;
- сведения о техническом освидетельствовании ВЛ электропередачи (участков ВЛ электропередачи);
- внесение изменений в паспорт ВЛ электропередачи (реестр);
- схемы заездов на ВЛ электропередачи. Карта проведения послеаварийного осмотра ВЛ электропередачи <*>;
- данные о фактических параметрах ВЛ электропередачи и ее элементов.
--------------------------------
<*> Может быть приложена к паспорту ВЛ электропередачи в виде отдельного документа.

4.2 Составление и ведение паспорта воздушной линии электропередачи

4.2.1 Паспорт составляют путем заполнения форм, приведенных в приложении А.
4.2.2 Паспорт ВЛ электропередачи ведется организацией (собственником ВЛ электропередачи), если иное не предусмотрено договорными обязательствами, в течение периода эксплуатации ВЛ электропередачи. Первичное составление паспорта ВЛ электропередачи производят на основе данных, представленных организацией, осуществившей сооружение ВЛ электропередачи. Паспорт ВЛ электропередачи составляется организацией (собственником ВЛ электропередачи) до ввода ВЛ электропередачи в эксплуатацию.
4.2.3 Организация (собственник ВЛ электропередачи) распорядительным документом по организации определяет должностное лицо, уполномоченное
