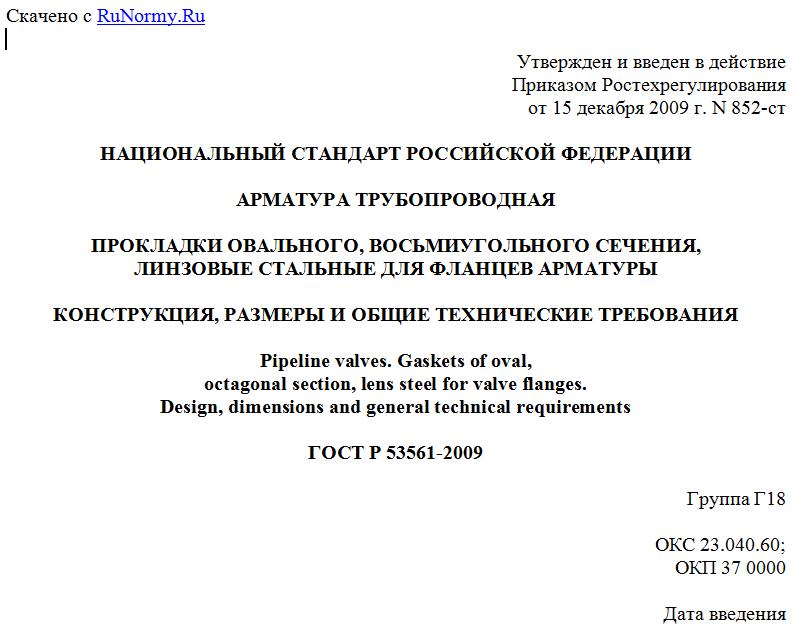

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 852-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АРМАТУРА ТРУБОПРОВОДНАЯ
ПРОКЛАДКИ ОВАЛЬНОГО, ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ,
ЛИНЗОВЫЕ СТАЛЬНЫЕ ДЛЯ ФЛАНЦЕВ АРМАТУРЫ
КОНСТРУКЦИЯ, РАЗМЕРЫ И ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Pipeline valves. Gaskets of oval,
octagonal section, lens steel for valve flanges.
Design, dimensions and general technical requirements
ГОСТ Р 53561-2009
Группа Г18
ОКС 23.040.60;
ОКП 37 0000
Дата введения
1 апреля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА").
2. Внесен Техническим комитетом ТК 259 "Трубопроводная арматура и сильфоны".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 852-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает конструкцию, размеры и общие технические требования на стальные прокладки овального, восьмиугольного сечения для фланцевых соединений арматуры с фланцами, имеющими уплотнительную поверхность исполнения J по ГОСТ 33259 и исполнения J по ИСО 7005-1 [1], а также конструкцию, размеры и общие технические требования на линзовые прокладки с фланцами, имеющими уплотнительную поверхность исполнения K по ГОСТ 33259. Настоящий стандарт распространяется на уплотнительные прокладки овального, восьмиугольного сечения для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см2) по ГОСТ 33259 и ИСО 7005-1 [1], а также на линзовые прокладки для фланцевых соединений с фланцами номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа (от 63 до 200 кгс/см2) по ГОСТ 33259.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1050-2013 Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия
ГОСТ 4543-2016 Металлопродукция из конструкционной легированной стали. Технические условия
ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки <*>
--------------------------------
<*> Восстановлен на территории РФ на период с 01.01.2016 по 31.12.2020 для применения на объектах использования атомной энергии.
ГОСТ 5632-2014 Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования.
3. Конструкция и размеры
3.1. Прокладки по конструкции предусматриваются трех типов:
1 - прокладки овального сечения;
2 - прокладки восьмиугольного сечения;
3 - линзовые прокладки.
3.2. Конструкция и размеры прокладок типа 1 для фланцев по ГОСТ 33259 (исполнение J) и ИСО 7005-1 [1] (исполнение J) приведены на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Размеры прокладок овального сечения типа 1
и восьмиугольного сечения типа 2
В миллиметрах
Номинальный диаметр DN для номинальных давлений PN, МПа (кгс/см2) D, +/- 0,15 A, +/- 0,2 R, +/- 0,1 h, +/- 0,4 h1, +/- 0,2 h2, +/- 0,2
для фланцев по ГОСТ 33259 (исполнение J) для фланцев по ИСО 7005-1 [1] исполнение J для фланцев по ГОСТ 33259 (исполнение J) для фланцев по ИСО 7005-1 [1] исполнение J для фланцев по ГОСТ 33259 (исполнение J) для фланцев по ИСО 7005-1 [1] исполнение J для фланцев по ГОСТ 33259 (исполнение J) для фланцев по ИСО 7005-1 [1] исполнение J для фланцев по ГОСТ 33259 (исполнение J) для фланцев по ИСО 7005-1 [1] исполнение J
6,3 (63) 10 (100) 16 (160) 20 (200) Рисунки 1, 2, 3 Рисунки 1, 2, 3 Рисунок 1 Рисунки 1, 2 Рисунок 1 Рисунок 3 Рисунок 2 Рисунок 3
10 10 - - 35 - 8 - 4,0 - 14 - - - -
15 15 - - 35 34,13 6,35 3,18 11,11 9,53 4,32
- - 15 - 35 39,69 7,94 3,97 14,29 12,7 5,23
- - - 15 40 39,69
20 20 20 20 45 44,45
25 25 25 25 50 50,80
32 32 32 32 65 60,33
40 40 40 40 75 68,26
50 50 - - 85 82,55 11 11,11 5,5 5,56 18 17,46 15,88 7,75
- - 50 50 95 95,25
65 65 - - 110 101,60
- - 65 - 110 107,95
- - - 65 130 107,95
80 80 - - 115 117,48
- - 80 - 130 123,83
- - - 80 160 136,53
100 100 - - 145 149,23
- - 100 - 145 149,23
- - - 100 190 161,93
125 125 - - 175 180,98
