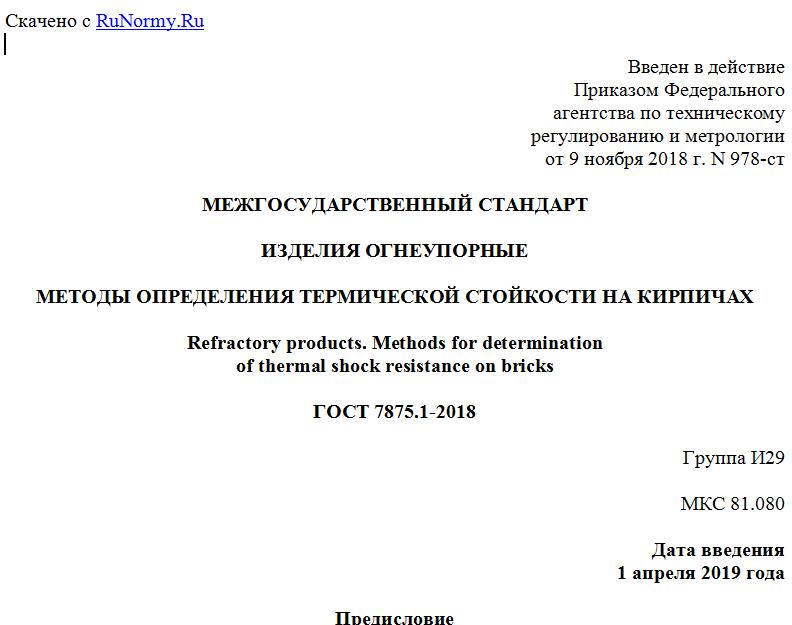

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 ноября 2018 г. N 978-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ТЕРМИЧЕСКОЙ СТОЙКОСТИ НА КИРПИЧАХ
Refractory products. Methods for determination
of thermal shock resistance on bricks
ГОСТ 7875.1-2018
Группа И29
МКС 81.080
Дата введения
1 апреля 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 сентября 2018 г. N 112-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. N 978-ст межгосударственный стандарт ГОСТ 7875.1-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2019 г.
5 ВЗАМЕН ГОСТ 7875.1-94
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает методы определения термической стойкости огнеупорных изделий в форме кирпича (прямоугольный параллелепипед) или клина, в том числе изготовленных из неформованных огнеупоров.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 7875.0-2018 Изделия огнеупорные. Общие требования к методам определения термической стойкости
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Общие требования
Общие требования к проведению испытания - по ГОСТ 7875.0.
4 Форма, размеры образцов
4.1 Испытания проводят на прямоугольных кирпичах или образцах в форме прямоугольного параллелепипеда размерами 230 x 114 x (65 - 90), 230 x 100 x (65 - 90) или 250 x (70 - 124) x (30 - 90) мм.
Допускается испытывать клиновые изделия или образцы в форме клина размерами 230 x (70 - 114) x (30 - 90) или 250 x (70 - 124) x (65 - 90) мм, а также длиной 200 мм.
Допускается проводить испытания на образцах толщиной не более 120 мм и длиной 200 - 250 мм.
4.1.1 Испытания с принудительным воздушным охлаждением проводят на образцах в форме прямоугольного параллелепипеда размерами 230 x 64 x 54 мм.
4.2 Образцы из неформованных огнеупоров изготавливают в форме прямоугольного параллелепипеда размерами 230 x 54 x 64 или 230 x 114 x 64 мм.
По соглашению сторон допускается вырезать из прямоугольного параллелепипеда размерами 230 x 114 x 64 мм образцы других размеров.
5 Подготовка образцов
5.1 Подготовка образцов из изделий
Образцы в форме прямоугольного параллелепипеда или клина вырезают из изделий, имеющих другую форму и/или размеры.
Допускаемые отклонения всех линейных размеров - не более +/- 4 мм, при испытании с принудительным воздушным охлаждением +/- 3 мм.
Подготовку образцов из неформованных огнеупоров осуществляют по нормативным документам государств, проголосовавших за принятие настоящего стандарта <1>.
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 52541-2006 "Бетоны огнеупорные. Подготовка образцов для испытаний".
5.2 Перед испытанием образец высушивают до постоянной массы. Массу считают постоянной, если после повторной сушки результат взвешивания отличается от предыдущего не более чем на 1%. Определяют массу образца.
6 Проведение испытания
Метод основан на одностороннем нагревании целого изделия при температуре горячего конца 1300 °C и холодного конца при комнатной температуре и резком охлаждении изделия в проточной воде при погружении горячего конца в воду на 50 мм.
Термостойкость выражают числом теплосмен до потери 20% первоначальной массы.
6.1 Электрическую печь разогревают до температуры 1300 °C с пределами допустимого отклонения +/- 20 °C и выдерживают ее при этой температуре не менее 15 мин.
Подготовленные образцы устанавливают на ребро и вводят немаркированным концом в рабочее пространство печи (50 +/- 5) мм от порога; клиновые изделия (образцы) вводят в печь узким концом. Положение испытуемых изделий (образцов) относительно наружного края порога печи в течение всего испытания должно
Для просмотра документа целиком скачайте его >>>
