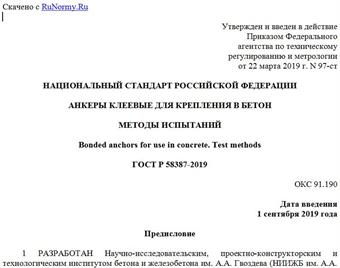

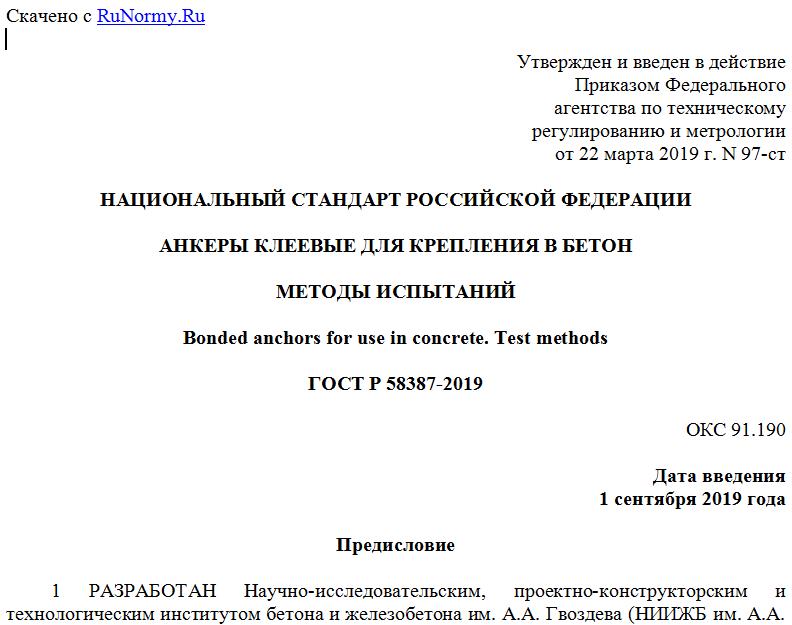

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 марта 2019 г. N 97-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АНКЕРЫ КЛЕЕВЫЕ ДЛЯ КРЕПЛЕНИЯ В БЕТОН
МЕТОДЫ ИСПЫТАНИЙ
Bonded anchors for use in concrete. Test methods
ГОСТ Р 58387-2019
ОКС 91.190
Дата введения
1 сентября 2019 года
Предисловие
1 РАЗРАБОТАН Научно-исследовательским, проектно-конструкторским и технологическим институтом бетона и железобетона им. А.А. Гвоздева (НИИЖБ им. А.А. Гвоздева) - структурным подразделением Акционерного общества "Научно-исследовательский центр "Строительство" (АО "НИЦ "Строительство")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 марта 2019 г. N 97-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает методы испытания клеевых анкеров, установленных в готовое основание из тяжелого бетона, и определяет требования к методам испытаний анкеров.
1.2 Настоящий стандарт не распространяется на клеевые анкеры, компоненты которых дозируются вручную на строительном объекте, механические, пластиковые и распорно-клеевые анкеры и не содержит требований к оценке их несущей способности.
1.3 Виды испытаний, требования к количеству анкеров в серии, значению постоянной нагрузки Nsust, требования к обработке результатов испытаний должны быть указаны в программе испытаний, разрабатываемой перед испытаниями.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.003 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 3057 Пружины тарельчатые. Общие технические условия
ГОСТ 10178 Портландцемент и шлакопортландцемент. Технические условия
ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 17624 Бетоны. Ультразвуковой метод контроля прочности
ГОСТ 18793 Пружины сжатия. Конструкция и размеры
ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля
ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 28570 Бетоны. Методы определения прочности по образцам, отобранным из конструкций
ГОСТ 31108 Цементы общестроительные. Технические условия
ГОСТ 33530 (ISO 6789:2003) Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия
ГОСТ Р 56731 Анкеры механические для крепления в бетоне. Методы испытаний
ГОСТ Р 57787 Крепления анкерные для строительства. Термины и определения. Классификация
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и обозначения
3.1 В настоящем стандарте применены термины по ГОСТ Р 57787, а также следующие термины с соответствующими определениями:
3.1.1 предприятие-изготовитель: Организация, изготовляющая или поставляющая анкеры и разрабатывающая технические требования по их монтажу.
3.1.2 испытания для определения механических характеристик анкеров: Совокупность серий испытаний, предназначенных для определения всех механических характеристик анкеров, необходимых для расчета.
3.1.3 испытания для проверки восприимчивости анкеров к условиям монтажа и эксплуатации: Совокупность серий испытаний, предназначенных для оценки и корректировки механических характеристик при изменении условий монтажа или эксплуатации.
3.1.4 программа испытаний: Документ, регламентирующий количество серий испытаний, количество испытаний в каждой серии и другие параметры, необходимые для установления нормированных характеристик анкерного крепления, и учитывающий область применения анкерного крепления, а также условия эксплуатации.
3.2 В настоящем стандарте применены обозначения по ГОСТ Р 56731, а также следующие обозначения (см. рисунок 1):
acrc1 - максимальная ширина раскрытия трещины 0,3 мм в испытании при действии постоянной нагрузки и изменяющейся ширине раскрытия трещины;
acrc2 - минимальная ширина раскрытия трещины 0,1 мм в испытании при действии постоянной нагрузки и изменяющейся ширине раскрытия трещины;
d0 - диаметр отверстия для установки анкера;
h1 - наибольшая глубина пробуренного отверстия;
N - растягивающая сила, действующая вдоль оси анкера;
Nsust - осевое усилие в испытаниях анкеров, выполняемых при длительно действующей нагрузке;
Nmin - минимальное значение осевой силы в испытаниях при действии повторяющейся (пульсирующей) нагрузки;
Nmax - минимальное значение осевой силы в испытаниях при действии повторяющейся (пульсирующей) нагрузки;
Nn - значение осевой силы в испытаниях при действии постоянной нагрузки и изменяющейся ширине раскрытия трещины;
V - сдвигающая сила, действующая перпендикулярно оси анкера.
а) отверстия под анкеры; б), в) клеевые анкеры;
1 - основание; 2 - клеевой состав; 3 - стальная шпилька;
4 - стальная втулка с внутренней резьбой
Рисунок 1 - Основные типы анкеров и обозначения
4 Общие положения
4.1 Результаты испытаний, предусмотренные настоящим стандартом, используют для определения или контроля соответствия нормативным документам и технической документации механических свойств анкеров в основании из тяжелого бетона, а также параметров их установки.
