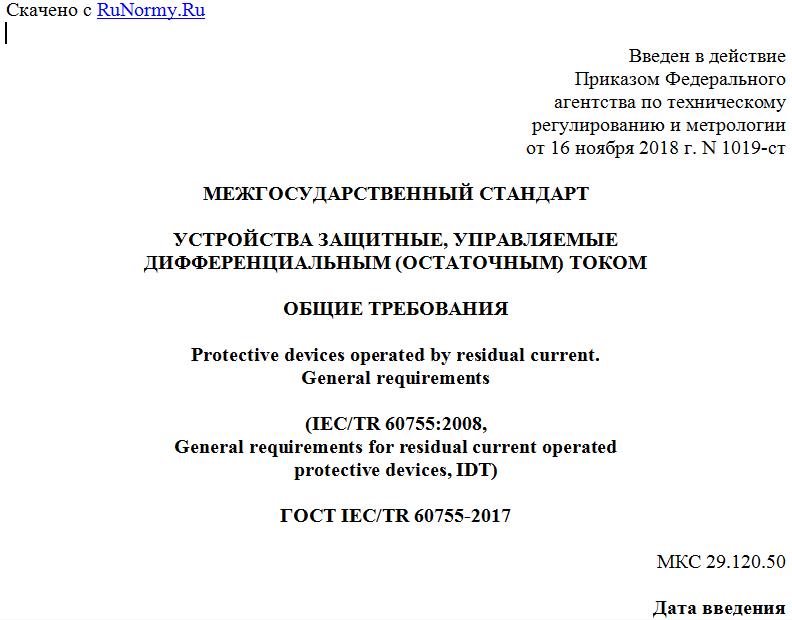

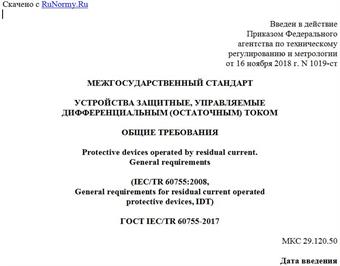

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 ноября 2018 г. N 1019-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА ЗАЩИТНЫЕ, УПРАВЛЯЕМЫЕ
ДИФФЕРЕНЦИАЛЬНЫМ (ОСТАТОЧНЫМ) ТОКОМ
ОБЩИЕ ТРЕБОВАНИЯ
Protective devices operated by residual current.
General requirements
(IEC/TR 60755:2008,
General requirements for residual current operated
protective devices, IDT)
ГОСТ IEC/TR 60755-2017
МКС 29.120.50
Дата введения
1 июня 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "НТЦ "Энергия" на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 16 ноября 2018 г. N 1019-ст межгосударственный стандарт ГОСТ IEC/TR 60755-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2019 г.
5 Настоящий стандарт идентичен международному документу IEC/TR 60755:2008 "Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током" ("General requirements for residual current operated protective devices", IDT).
Международный документ IEC/TR 60755:2008 разработан подкомитетом 23 E "Автоматические выключатели и аналогичные аппараты для бытового применения" технического комитета TC 23 "Электрическое вспомогательное оборудование" Международной электротехнической комиссии (IEC).
Настоящий стандарт взаимосвязан с техническим регламентом Таможенного союза ТР ТС N 004/2011 "О безопасности низковольтного оборудования", принятым Комиссией Таможенного союза 16 августа 2011 г., и реализует его основные требования безопасности.
Наименование настоящего стандарта изменено относительно наименования указанного международного документа для приведения в соответствие с ГОСТ 1.5 (подраздел 3.6).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает общую терминологию, основные общие требования к конструкции, характеристикам защитных устройств, управляемых дифференциальным (остаточным) током, - автоматических выключателей дифференциального тока со встроенной и без встроенной защиты от сверхтоков бытового и аналогичного назначения, автоматических выключателей с монтируемыми потребителями автономными модулями дифференциального тока, переносных устройств со встроенными защитными модулями и др.
Настоящий стандарт может быть использован при разработке стандартов на различные типы защитных устройств дифференциального тока, которые могут быть применены при оценке соответствия требованиям технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования".
1 Область применения
Настоящий стандарт устанавливает требования к устройствам, управляемым дифференциальным (остаточным) током (далее именуемым как "устройства защитного отключения" (УЗО)), с номинальным рабочим напряжением переменного тока не более 440 В, преимущественно служащим для повышения надежности защиты от поражения электрическим током. Данные требования могут быть использованы при разработке стандартов на конкретные типы защитных устройств и применяться либо в виде включений в тексты, либо в виде ссылок в соответствующих стандартах. Настоящий стандарт не может применяться для подтверждения соответствия (сертификации).
Примечание 1 - Настоящий стандарт может также применяться как руководство для устройств защитного отключения с номинальным рабочим напряжением переменного тока до 1000 В.
Настоящий стандарт распространяется на:
- одиночные устройства, обнаруживающие дифференциальный ток (см. 3.3.2), сравнивающие его с заданным значением (см. 3.3.3) и отключающие цепь в случае превышения дифференциального тока этого заданного значения (см. 3.3.4);
- группу устройств, каждое из которых раздельно выполняет одну или две вышеупомянутые функции, но срабатывают совместно, выполняя все три функции. Особые требования могут понадобиться для устройств, выполняющих только одну или две из трех функций.
Настоящий стандарт предназначен для применения в условиях, указанных в разделе 7. Для других условий могут понадобиться дополнительные требования.
Устройства защитного отключения предназначены для защиты людей и животных от вредоносного воздействия электрического удара при прикосновении к доступным проводящим частям путем автоматического разъединения от сети в соответствии с IEC 61140 и IEC 60364-4-41.
Примечание 2 - В данном контексте термин "вредоносное воздействие" включает риск остановки сердца.
В соответствии с IEC 60364-5-53 устройства защитного отключения с номинальным отключающим дифференциальным током не более 300 мА также могут применяться для защиты от возгорания при устойчивых однофазных замыканиях на землю.
В соответствии с IEC 60364-4-41 устройства защитного отключения с номинальным отключающим дифференциальным током не более 30 мА также могут применяться в качестве дополнительной защиты в случае повреждения основной защиты или неосторожного обращения с установками или оборудованием.
Для устройств защитного отключения, выполняющих дополнительные функции, настоящий стандарт применяется совместно с соответствующим стандартом, устанавливающим дополнительные функции. Например, если устройство защитного отключения встроено в автоматический выключатель, должен применяться соответствующий стандарт на автоматические выключатели.
Дополнительные частные требования могут понадобиться, например, для:
- устройств защитного отключения, предназначенных исключительно для необученных пользователей;
- устройств защитного отключения, встроенных в розетки, вилки, адаптеры.
Настоящий стандарт устанавливает:
- термины и определения, применяемые для устройств защитного отключения (раздел 3);
