Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2018 г. N 1013-ст

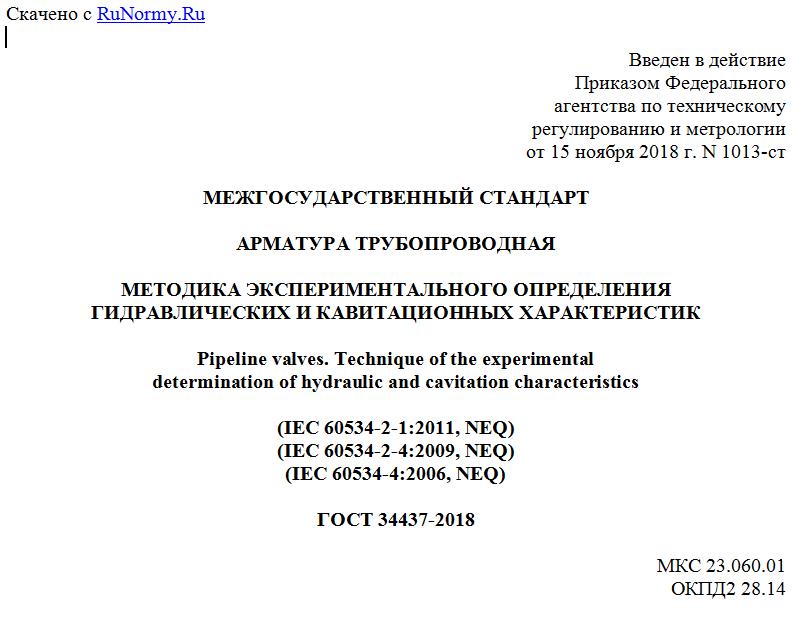

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АРМАТУРА ТРУБОПРОВОДНАЯ
МЕТОДИКА ЭКСПЕРИМЕНТАЛЬНОГО ОПРЕДЕЛЕНИЯ
ГИДРАВЛИЧЕСКИХ И КАВИТАЦИОННЫХ ХАРАКТЕРИСТИК
Pipeline valves. Technique of the experimental
determination of hydraulic and cavitation characteristics
(IEC 60534-2-1:2011, NEQ)
(IEC 60534-2-4:2009, NEQ)
(IEC 60534-4:2006, NEQ)
ГОСТ 34437-2018
МКС 23.060.01
ОКПД2 28.14
Дата введения
1 июля 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (АО "НПФ "ЦКБА")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 259 "Трубопроводная арматура и сильфоны"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июля 2018 г. N 110-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2018 г. N 1013-ст межгосударственный стандарт ГОСТ 34437-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2019 г.
5 В настоящем стандарте учтены основные нормативные положения международных стандартов:
- IEC 60534-2-1:2011 "Регулирующие клапаны для промышленных процессов. Часть 2-1. Пропускная способность. Уравнения для измерения расхода в установленных условиях" ("Industrial - process control valves - Part 2-1: Flow capacity - Sizing equations for flow under installed condition", NEQ);
- IEC 60534-2-4:2009 "Регулирующие клапаны для промышленных процессов. Часть 2-4. Пропускная способность. Собственная характеристика потока и амплитуда измерения расхода" ("Industrial - process control valves - Part 2-4: Flow capacity - Inherent flow characteristics and rangeability", NEQ);
- IEC 60534-4:2006 "Регулирующие клапаны для промышленных процессов. Часть 4. Контроль и типовые испытания" ("Industrial - process control valves - Part 4: Inspection and routine testing", NEQ)
6 Стандарт подготовлен на основе применения ГОСТ Р 55508-2013 <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2018 г. N 1013-ст ГОСТ Р 55508-2013 отменен с 1 июля 2019 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Целесообразность разработки стандарта продиктована тем, что в настоящее время испытания трубопроводной арматуры по определению гидравлических и кавитационных характеристик проводят по различным отраслевым документам, стандартам организаций, в т.ч. по стандартам ЦКБА (СТ ЦКБА). Разработка межгосударственного стандарта приведет к единству правил проведения испытаний по экспериментальному определению этих характеристик арматуры.
Настоящий стандарт разработан на основе ГОСТ Р 55508-2013 "Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик" и СТ ЦКБА 029-2006 "Арматура трубопроводная. Методика экспериментального определения гидравлических и кавитационных характеристик".
В стандарте учтены основные нормативные положения следующих международных стандартов:
- IEC 60534-2-1:2011 "Регулирующие клапаны для промышленных процессов. Часть 2-1. Пропускная способность. Уравнения для измерения расхода в установленных условиях" ("Industrial - process control valves - Part 2-1: Flow capacity - Sizing equations for flow under installed condition");
- IEC 60534-2-4:2009 "Регулирующие клапаны для промышленных процессов. Часть 2-4. Пропускная способность. Собственная характеристика потока и амплитуда измерения расхода" ("Industrial - process control valves - Part 2-4: Flow capacity - Inherent flow characteristics and rangeability");
- IEC 60534-4:2006 "Регулирующие клапаны для промышленных процессов. Часть 4. Контроль и типовые испытания" (IEC 60534-4:2006 "Industrial - process control valves - Part 4: Inspection and routine testing").
В стандарте также были использованы следующие международные стандарты:
- IEC 60534-2-3:1997 "Регулирующие клапаны для промышленных процессов. Часть 2-3. Методики проведения испытаний" ("Industrial - process control valves - Part 2-3: Flow capacity - Test Procedures");
- ISO 4126-1:2013 "Предохранительные устройства для защиты от избыточного давления. Часть 1. Предохранительные клапаны" ("Safety devices for protection against excessive pressure - Part 1: Safety valves").
В настоящем стандарте предусмотрены:
- требования, предъявляемые к:
а) арматуре, поступающей на испытания;
б) испытательному участку стенда;
в) средствам измерения;
- порядок экспериментального определения гидравлических характеристик арматуры различных видов (запорной, регулирующей и обратной, а также предохранительных, невозвратно-запорных и невозвратно-управляемых клапанов);
- порядок экспериментального определения кавитационных характеристик регулирующей арматуры;
- рекомендации по внесению гидравлических и кавитационных характеристик в КД арматуры различных видов.
В приложениях к стандарту приведены:
- коэффициенты, учитывающие расширение и сжимаемость воздуха;
- правила статистической обработки экспериментальных данных (для арматуры всех видов);
- алгоритм расчета отклонения действительных значений пропускной способности от расчетных (для регулирующей арматуры);
- рекомендуемые формы журналов регистрации экспериментальных данных.
Стандарт разработан авторским коллективом: Ю.И. Тарасьев, к.т.н. Е.Г. Пинаева, М.И. Силивина, С.Н. Дунаевский, Т.И. Болонева (АО "НПФ "ЦКБА").
