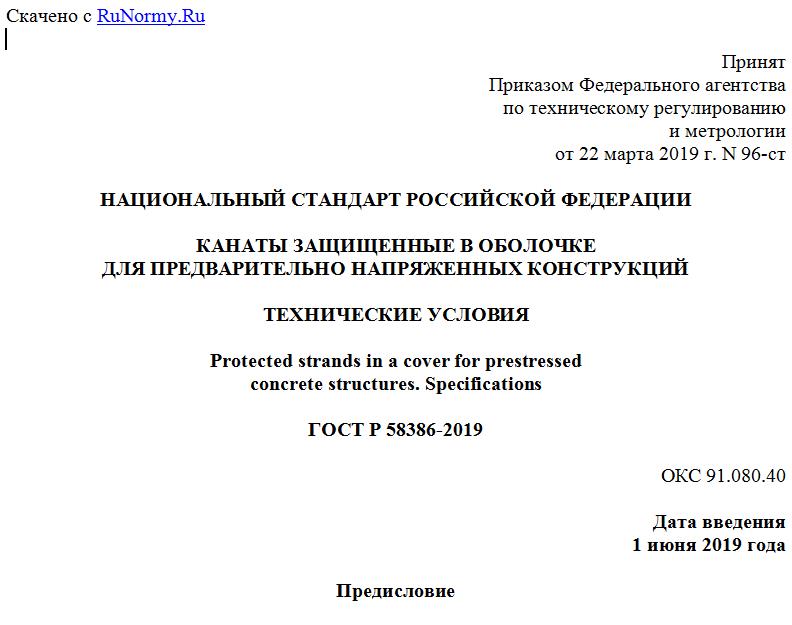

Принят
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 марта 2019 г. N 96-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАНАТЫ ЗАЩИЩЕННЫЕ В ОБОЛОЧКЕ
ДЛЯ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННЫХ КОНСТРУКЦИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Protected strands in a cover for prestressed
concrete structures. Specifications
ГОСТ Р 58386-2019
ОКС 91.080.40
Дата введения
1 июня 2019 года
Предисловие
1 РАЗРАБОТАН Научно-исследовательским институтом бетона и железобетона им. А.А. Гвоздева АО "НИЦ "Строительство"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Федеральным агентством по техническому регулированию и метрологии от 22 марта 2019 г. N 96-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стальные канаты в оболочке из полиэтилена высокой плотности с защитной смазкой, которая препятствует трению и защищает канат от коррозии, применяемые в качестве напрягаемой арматуры в железобетонных конструкциях без сцепления, внешней арматуры при усилении конструкций и в других конструкциях в различных областях строительства.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 5346 Смазки пластичные. Методы определения пенетрации пенетрометром с конусом
ГОСТ 5734 Смазки пластичные. Метод определения стабильности против окисления
ГОСТ 6507 Микрометры. Технические условия
ГОСТ 8773 Смазка ЦИАТИМ-203. Технические условия
ГОСТ 11262 Пластмассы. Метод испытания на растяжение
ГОСТ 11358 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 16338 Полиэтилен низкого давления. Технические условия
ГОСТ 32394 Смазки пластичные. Метод определения температуры каплепадения
ГОСТ 33307 Смазки пластичные. Отделение масла при повышенных температурах (метод конического сита)
ГОСТ Р 53772-2010 Канаты стальные арматурные семипроволочные стабилизированные. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 канат: Арматурная семипроволочная прядь, состоящая из центральной проволоки и шести наружных проволок, свитых по спирали.
3.2 защищенный канат в оболочке: Изделие, состоящее из каната, упакованного в оболочку, где все пространство между оболочкой и всеми проволоками каната заполнено специальной защитной смазкой.
3.3 оболочка: Непрерывное покрытие арматурного каната в виде цилиндрической трубки из полиэтилена высокой плотности, выполненное методом горячей экструзии, которая защищает арматурную прядь от сцепления с бетоном.
3.4 защитная смазка: Пластичная антифрикционная щелочная смазка, защищающая канат от коррозии и служащая для уменьшения трения каната о внутреннюю поверхность оболочки.
4 Классификация, основные параметры и размеры
4.1 Защищенный канат в оболочке - семипроволочный стабилизированный арматурный канат, защищенный защитной смазкой и покрытый оболочкой из экструдированного полиэтилена высокой плотности различного цвета. Конструкция каната в оболочке подразумевает продольное смещение каната относительно оболочки.
4.2 Защищенные канаты в оболочке изготовляют из каната:
- свитого из круглой гладкой проволоки (тип К7 по ГОСТ Р 53772);
- из круглой гладкой проволоки, пластически обжатого (тип К7О по ГОСТ Р 53772).
4.3 Геометрические параметры защищенного каната в оболочке должны соответствовать размерам, приведенным в таблице 1.
Таблица 1
В миллиметрах
Номинальный диаметр защищенного каната в оболочке Наружный диаметр защищенного каната в оболочке
Минимальный Максимальный
12,5 14,5 15,9
12,7 14,7 16,1
12,9 14,9 16,3
15,2 18,2 19,4
15,7 18,7 19,9
18,0 21,0 22,2
4.4 Примеры условных обозначений:
1 Арматурный канат номинальным диаметром 15,7 мм, защищенный в оболочке класса прочности 1860 Н/мм2 [рисунок 1, а)]:
ОБ-К7-15,7-1860-ГОСТ Р 58386-2019.
2 Арматурный канат номинальным диаметром 15,2 мм, пластически обжатый, защищенный в оболочке класса прочности 1860 Н/мм2 [рисунок 1, б)]:
ОБ-К7О-15,2-1860-ГОСТ Р 58386-2019.
