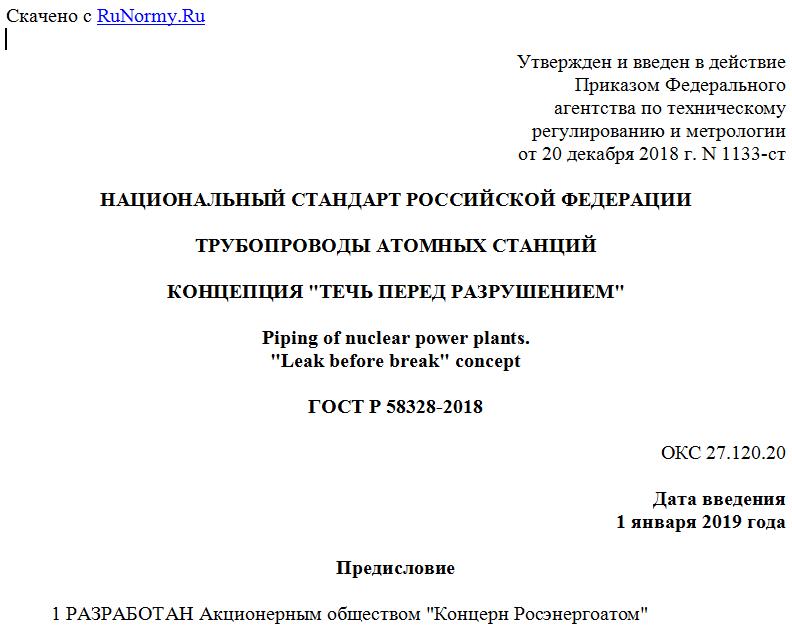

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 декабря 2018 г. N 1133-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБОПРОВОДЫ АТОМНЫХ СТАНЦИЙ
КОНЦЕПЦИЯ "ТЕЧЬ ПЕРЕД РАЗРУШЕНИЕМ"
Piping of nuclear power plants.
"Leak before break" concept
ГОСТ Р 58328-2018
ОКС 27.120.20
Дата введения
1 января 2019 года
Предисловие
1 РАЗРАБОТАН Акционерным обществом "Концерн Росэнергоатом"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 322 "Атомная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 декабря 2018 г. N 1133-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
1.1 Настоящий стандарт устанавливает критерии, определяющие возможность применения концепции "течь перед разрушением" к трубопроводам атомных станций, а также требования к обоснованию применимости этой концепции для трубопроводов контура теплоносителя реактора проектируемых, сооружаемых и действующих атомных станций.
1.2 Настоящий стандарт распространяется на трубопроводы с водяным теплоносителем (включая сварные соединения приварки трубопроводов к оборудованию), удовлетворяющие следующим условиям:
1) наружный диаметр трубопровода не менее 150 мм;
2) рабочее давление и рабочая температура в режимах нормальной эксплуатации не ниже 1,9 МПа или не ниже 95 °C, соответственно;
3) значение ударной вязкости металла KCV (основного и сварных соединений) на образцах вида V по ГОСТ 9454 при температуре нормальной эксплуатации не менее 80 Дж/см2 в исходном состоянии и/или не менее 60 Дж/см2 на конец срока оценки.
1.3 Перечень трубопроводов, входящих в состав контура теплоносителя реактора для каждого блока атомной станции, определяет генеральный проектировщик блока с участием главного конструктора реакторной установки.
1.4 По решению разработчика проекта атомной станции настоящий стандарт может быть использован для обоснования применимости концепции "течь перед разрушением" к трубопроводам, не входящим в контур теплоносителя реактора атомной станции в случае удовлетворения условий пункта 1.2.
1.5 Положения настоящего стандарта могут распространяться на исследовательские ядерные установки при условии включения требований стандарта в проектную и конструкторскую документацию.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ Р 8.563 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 8.654 Государственная система обеспечения единства измерений. Требования к программному обеспечению средств измерений. Основные положения
ГОСТ Р 8.932 Государственная система обеспечения единства измерений. Требования к методикам (методам) измерений в области использования атомной энергии. Основные положения
ГОСТ Р 50.04.03 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме испытаний. Аттестационные испытания технологий сварки (наплавки)
ГОСТ Р 50.04.07 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме испытаний. Аттестационные испытания систем неразрушающего контроля
ГОСТ Р 50.05.15 Система оценки соответствия в области использования атомной энергии. Оценка соответствия в форме контроля. Неразрушающий контроль. Термины и определения
ГОСТ Р 51901.1 Менеджмент риска. Анализ технологических систем
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 50.05.15, а также следующие термины с соответствующими определениями:
3.1 анализ механики разрушения: Расчет, который связывает значения напряжений в окрестности вершины трещины, возникающих от эксплуатационных нагрузок в трубопроводах вследствие внешних и внутренних воздействий, с размером трещины, которая могла бы вызвать ее стабильный или нестабильный рост, или определяет площадь раскрытия сквозной трещины.
3.2 анализ стабильности трещины: Определение условий, при которых расчетная нагрузка, приложенная к трубопроводу с постулируемой трещиной, еще не вызывает нестабильное (происходящее без увеличения нагрузки) быстрое распространение трещины.
3.3 верификация: Процесс, имеющий целью определить, правильно ли предсказывают расчетная модель, метод или программное средство, применяемые в технических анализах, искомое решение посредством сравнения полученных результатов с результатами проведенных различных проверочных процедур, таких как прямые испытания или расчеты с использованием аттестованных программных средств или обоснованные круговые тестовые расчеты.
3.4 деградация: Необратимые негативные структурные изменения конструкционных материалов или самих конструкций оборудования и трубопроводов, происходящие под воздействием механических нагрузок, температуры и/или окружающей среды.
3.5 интенсивность течи: Расход теплоносителя, приведенный к единице площади истечения и времени.
3.6 контрольная зона: Любая зона (сечение-кандидат) трубопровода, характеризуемая неблагоприятным сочетанием максимальных растягивающих напряжений и минимальных прочностных свойств материала.
3.7 коэффициенты запаса: Необходимые для подтверждения выполнения условий "течь перед разрушением" расчетные коэффициенты запаса на чувствительность системы контроля течи и длину постулируемой сквозной трещины по отношению к ее предельной длине, учитывающие неопределенности в обеспечении надежного обнаружения течи, а также при определении максимальной расчетной нагрузки, расчетных характеристик свойств материала, описании морфологии трещины и погрешностей используемых методов расчета.
3.8 максимальная проектная нагрузка; МПН: Нагрузка, вызывающая максимальные, нормальные к плоскости постулируемой трещины напряжения в контрольной зоне трубопровода при наиболее неблагоприятном расчетном режиме нагружения, учитываемая при проектировании (конструировании) трубопровода.
3.9 максимальная расчетная нагрузка; МРН: Суммарная нагрузка, вызывающая максимальные, нормальные плоскости постулируемой трещины напряжения в контрольной зоне трубопровода при наиболее неблагоприятной комбинации расчетных режимов нагружения, внешних и внутренних силовых воздействий.
3.10 методология "течь перед разрушением": Техническое доказательство методами механики разрушения и термогидравлического анализа реализации сценария "течь перед разрушением" применительно к рассматриваемому трубопроводу, означающего, что даже в случае, когда скрытый начальный дефект (поверхностная трещина, анализируемая методами механики разрушение) способен каким-то образом при эксплуатации развиваться по толщине стенки трубопровода и превратиться в сквозную трещину, то эта трещина произведет обнаруживаемую течь в режиме нормальной эксплуатации, оставаясь стабильной при максимальной расчетной нагрузке.
3.11 микрокампания (блока): Период работы блока атомной станции между ближайшими во времени остановками блока для частичной или полной
