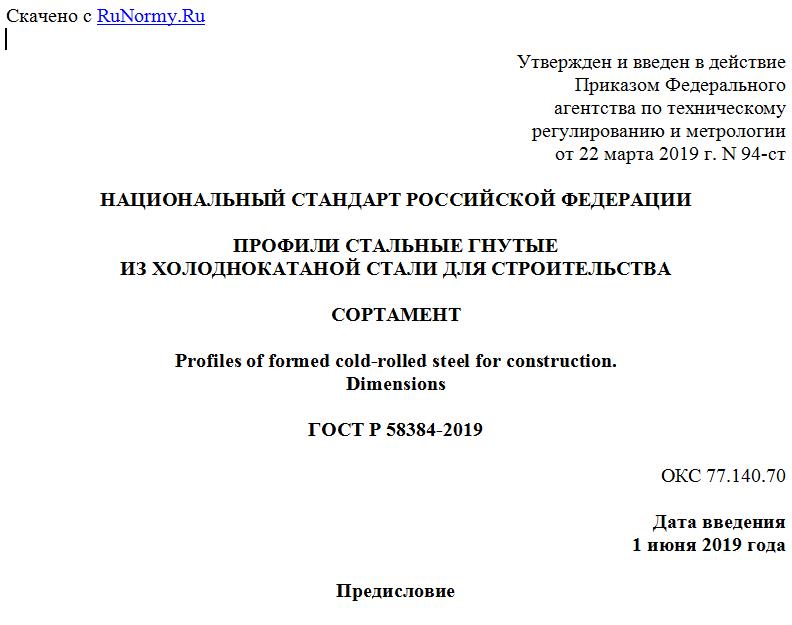

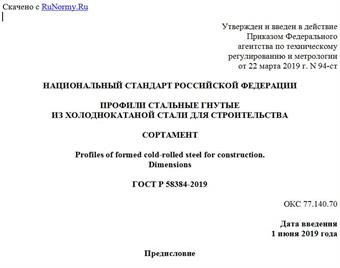

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 марта 2019 г. N 94-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОФИЛИ СТАЛЬНЫЕ ГНУТЫЕ
ИЗ ХОЛОДНОКАТАНОЙ СТАЛИ ДЛЯ СТРОИТЕЛЬСТВА
СОРТАМЕНТ
Profiles of formed cold-rolled steel for construction.
Dimensions
ГОСТ Р 58384-2019
ОКС 77.140.70
Дата введения
1 июня 2019 года
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом "Центральный ордена Трудового Красного Знамени научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова" (ЗАО "ЦНИИПСК им. Мельникова")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 марта 2019 г. N 94-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на стальные гнутые профили различных форм, размеров и назначений, изготовленные на профилегибочных станах из холоднокатаной оцинкованной стали толщиной менее 4 мм и предназначенные для применения в строительстве в качестве несущих элементов каркасов и ограждающих конструкций зданий и сооружений. Настоящий стандарт распространяется на профили с формой поперечного сечения в виде швеллера, C-образной, Z-образной и форм.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 14350 Профили проката гнутые. Термины и определения
ГОСТ Р 58385 Профили стальные гнутые из холоднокатаной стали для строительства. Технические условия
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 14350 и ГОСТ Р 58385.
4 Сортамент
4.1 Основные параметры и размеры
4.1.1 Форма и размеры поперечного сечения профилей указаны на рисунках А.1 - А.4 и приведены в таблицах А.1 - А.4 (приложение А). Справочные значения поперечных сечений профилей могут быть вычислены в соответствии с формулами, приведенными в приложении Б.
4.1.2 Площади поперечных сечений и справочные значения для осей следует определять с учетом значения расчетного сопротивления стали, принятого для изготовления профилей.
4.1.3 Требования к материалам и защитным антикоррозионным покрытиям приведены в ГОСТ Р 58385.
4.2 Требования к размерам и предельным отклонениям
4.2.1 Радиусы изгиба в поперечных сечениях профилей контролируют при расточке валков и обеспечивают технологией изготовления. Радиусы изгиба R не должны превышать 5 мм для сталей класса не более 320 и 6 мм для сталей класса свыше 350.
4.2.2 Концы профилей должны быть обрезаны под прямым углом. Отклонение от перпендикулярности плоскости реза к оси профиля не должно выводить профиль за номинальные размеры по длине. Предельные отклонения от прямого угла (косина разреза) должны соответствовать (1,0 +/- 0,2) мм.
4.2.3 Заусенцы на торцах профилей следует удалять механическим способом по требованию заказчика.
4.2.4 Профили не должны иметь участков с поперечными сварными швами.
4.3 Требования к точности изготовления
4.3.1 Предельные отклонения размеров профилей не должны превышать значений, указанных в таблице 1.
Таблица 1
Предельные отклонения размеров профилей
В миллиметрах
Размер сечения профиля Точность изготовления
Обычная Повышенная
1 Высота стенки сечения:
- до 200 включ. +/- 2,0 +/- 1,5
- св. 200 +/- 3,0 +/- 2,5
2 Ширина полок профиля +/- 2,0 +/- 1,5
3 Ширина отгиба кромки +2,0 +2,0
4 Длина профиля +10,0 <*> +5,0 <*>
5 Серповидность профиля 1,0 мм на 1,0 м длины профиля 1,0 мм на 1,0 м длины профиля
6 Волнистость на плоских участках окаймленных полок и стенок на 1 м длины 1,5 1,0
7 Волнистость отгибов и неокаймленных полок 2,5 2,0
8 Скручивание профиля вокруг продольной оси профиля +/- 1,0° на 1 м, но не более 10,0° на 10 м и более +/- 0,75° на 1 м, но не более 7,5° на 10 м и более
9 Отклонение углов сечения от 90°:
- между полкой и стенкой +/- 1°30' +/- 1°
- полкой и отгибом +/- 2° +/- 1,5°
<*> По согласованию изготовителя с потребителем отклонение по длине, превышающее указанное в настоящей таблице, не является браковочным признаком.
4.3.2 Радиусы в углах изгиба поперечного сечения профиля, размеры рифов и сгибов не контролируются.
4.3.3 Косина реза проката не должна выводить длину проката за номинальный размер и предельные отклонения по длине проката. Высота заусенца по кромке реза ножницами не должна превышать 1,0 мм, то же при резке пилами не более 2,0 мм.
4.3.4 По требованию потребителя заусенцы должны быть удалены механическим способом.
4.3.5 Профили изготовляют мерной и кратной мерной длиной от 2000 до 12 000 мм.
4.3.6 По согласованию с производителем допускается выполнять перфорацию, отверстия, вырубки и отгибы.
4.3.7 Марки стали, условные обозначения профилей и технические требования - по ГОСТ Р 58385.
