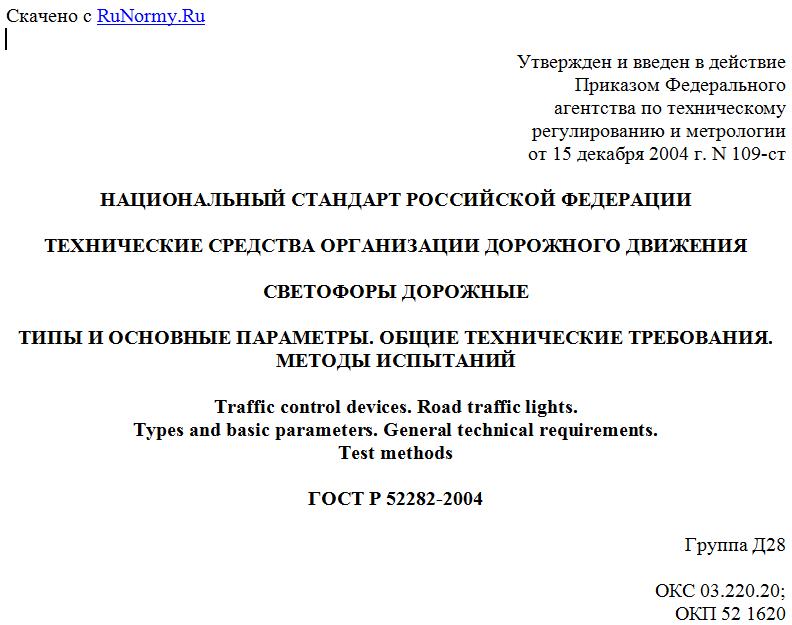

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2004 г. N 109-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ
СВЕТОФОРЫ ДОРОЖНЫЕ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИСПЫТАНИЙ
Traffic control devices. Road traffic lights.
Types and basic parameters. General technical requirements.
Test methods
ГОСТ Р 52282-2004
Группа Д28
ОКС 03.220.20;
ОКП 52 1620
Дата введения
1 января 2006 года
Предисловие
Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 "Государственная система стандартизации Российской Федерации. Основные положения" и ГОСТ Р 1.2-92 "Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов".
Сведения о стандарте
1 РАЗРАБОТАН Государственным специализированным монтажно-эксплуатационным предприятием МВД России совместно с Научно-исследовательским центром Государственной инспекции безопасности дорожного движения МВД Российской Федерации
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 278 "Безопасность дорожного движения"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2004 г. N 109-ст
4 Стандарт полностью соответствует требованиям Конвенции о дорожных знаках и сигналах (Вена, 1968 г.) и Европейского соглашения, дополняющего эту Конвенцию (Женева, 1971 г.) с учетом поправок (1995 г.)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1 Область применения
Настоящий стандарт распространяется на дорожные светофоры (далее - светофоры), предназначенные для регулирования движения транспортных средств и пешеходов.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
Ссылка исключена с 1 июня 2019 года. - Изменение N 1, утв. Приказом Росстандарта от 07.02.2019 N 26-ст.
ГОСТ 5635-80 Рассеиватели стеклянные для автотракторных, мотоциклетных и велосипедных осветительных и светосигнальных приборов. Технические условия
ГОСТ 7721-89 Источники света для измерения цвета. Типы. Технические требования. Маркировка
ГОСТ 9242-59 Светофильтры сигнальные для транспорта. Методы измерений цветности и коэффициента пропускания
ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 32945-2014 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования
ГОСТ 33385-2015 Дороги автомобильные общего пользования. Дорожные светофоры. Технические требования
ГОСТ 33386-2015 Дороги автомобильные общего пользования. Дорожные светофоры. Методы контроля
ГОСТ CISPR 15-2014. Нормы и методы измерения характеристик радиопомех от электрического осветительного и аналогичного оборудования
Ссылка исключена с 1 июня 2019 года. - Изменение N 1, утв. Приказом Росстандарта от 07.02.2019 N 26-ст.
Ссылка исключена с 1 июня 2019 года. - Изменение N 1, утв. Приказом Росстандарта от 07.02.2019 N 26-ст.
Ссылка исключена с 1 июня 2019 года. - Изменение N 1, утв. Приказом Росстандарта от 07.02.2019 N 26-ст.
ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
ГОСТ Р 54350-2015 Приборы осветительные. Светотехнические требования и методы испытаний
ГОСТ Р МЭК 60173-99 Расцветка жил гибких кабелей и шнуров.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Классификация
3.1 В зависимости от назначения светофоры подразделяют на две группы:
Т - транспортные;
П - пешеходные.
3.2 В каждой группе светофоры подразделяют на типы и исполнения в соответствии с Приложением А.
3.3 Светофорам присвоены индексы, в которых первая буква соответствует группе, первая цифра - типу светофора, вторая цифра - варианту конструкции по таблице Б.1 приложения Б, последующие буквы - его исполнению (при наличии), после чего следует обозначение настоящего стандарта.
Обозначения исполнения светофора:
п - с правой дополнительной секцией;
л - с левой дополнительной секцией;
пл - с правой и левой дополнительными секциями;
г - с горизонтальным расположением сигналов;
ж - с дополнительным сигналом желтого цвета;
д - с двойным сигналом;
к - с сигналом дополнительной секции в виде кольца красного цвета.
Пример условного обозначения дорожного светофора транспортной группы, типа 1, с двумя дополнительными правой и левой секциями с сигналами в виде колец красного цвета, с диаметром выходной апертуры всех секций светофора 200 мм, что соответствует варианту конструкции II по таблице Б.1 приложения Б:
Светофор Т.1. плк.II ГОСТ Р 52282-2004
4 Основные параметры и общие технические требования
4.1 Светофоры должны изготовляться в климатических исполнениях У и ХЛ, категории размещения 1 по ГОСТ 15150.
4.2 Требования к конструкции
4.2.1 Размеры рабочих поверхностей выходной апертуры сигналов светофоров по цвету и вариантам конструкции должны соответствовать приведенным в таблице Б.1, а предельные отклонения размеров - в таблице Б.2 Приложения Б.
4.2.2 Расстояния между геометрическими осями рассеивателей должны соответствовать указанным в таблице Б.3 Приложения Б.
4.2.3 Отклонение линейных размеров символов на рассеивателях не должно превышать +/- 1% значений, определенных по масштабному изображению.
