"ГОСТ Р 54814-2018. Национальный стандарт Российской Федерации. Светодиоды и светодиодные модули для общего освещения и связанное с ними оборудование. Термины и определения"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

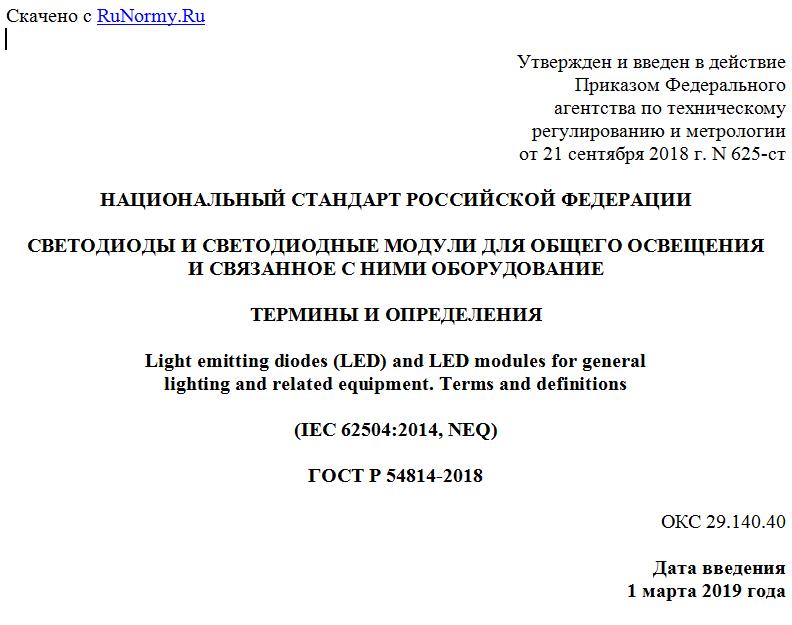

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 сентября 2018 г. N 625-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СВЕТОДИОДЫ И СВЕТОДИОДНЫЕ МОДУЛИ ДЛЯ ОБЩЕГО ОСВЕЩЕНИЯ
И СВЯЗАННОЕ С НИМИ ОБОРУДОВАНИЕ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Light emitting diodes (LED) and LED modules for general
lighting and related equipment. Terms and definitions

(IEC 62504:2014, NEQ)

ГОСТ Р 54814-2018

ОКС 29.140.40

Дата введения
1 марта 2019 года

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Всесоюзный научно-исследовательский светотехнический институт имени С.И. Вавилова" (ООО "ВНИСИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия, освещение искусственное"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 сентября 2018 г. N 625-ст
4 В настоящем стандарте учтены основные нормативные положения международного стандарта МЭК 62504:2014 "Освещение общее. Изделия со светодиодами (СД) и сопутствующее оборудование. Термины и определения" (IEC 62504:2014 "General lighting - Light emitting diode (LED) product and related equipment - Terms and definitions", NEQ)
5 ВЗАМЕН ГОСТ Р 54814-2011/IEC/TS 62504:2011

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Установленные настоящим стандартом термины с соответствующими определениями расположены в алфавитном порядке.
Для каждого понятия установлен один стандартизованный термин. Для стандартизованных терминов 12, 34, 40, 42 приведены в качестве справочных их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.
Установленные определения допускается при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, относящиеся к определенному понятию. Изменения не должны нарушать объема и содержания понятий, определенных в настоящем стандарте.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, в том числе представленные аббревиатурой, и единицы измерения - светлым.

1 Область применения

Настоящий стандарт устанавливает термины с соответствующими определениями, касающиеся светодиодов (далее - СД) и светодиодных модулей для общего освещения и связанного с ними оборудования.
Настоящий стандарт не устанавливает термины узкопрофессионального применения.
Стандарт содержит как описательные термины (такие как "СД лампа"), так и термины, касающиеся измеряемых параметров (такие как "индекс цветопередачи").

2 Термины и определения

1 автономный светодиодный модуль; автономный СД модуль (independent LED module): СД модуль, сконструированный для установки отдельно от светильника, дополнительного корпуса, оболочки и т.п.
Примечания
1 Автономный СД модуль имеет необходимую защиту в части безопасности в соответствии с его классификацией и маркировкой.
2 Примером автономного СД модуля может быть система, в которой СД модуль соединен стекловолокном с излучающей частью светильника.

2 бин (bin): Диапазон эксплуатационных характеристик СД, используемый для ограничения цветовых, фотометрических, радиометрических и/или электрических характеристик подгруппы СД кристаллов или корпусированных СД значениями, близкими к номинальным.
3 видимый источник (apparent source): Для заданного положения опасного для сетчатки глаза излучателя это реальный или виртуальный источник, формирующий на сетчатке глаза минимально возможное изображение (с учетом диапазона аккомодации человеческого глаза).
Примечание - Считают, что диапазон аккомодации глаза колеблется от 100 мм до бесконечности. Расположение видимого источника для данного положения в луче - это то положение, при котором аккомодация глаза приводит к наиболее опасным условиям облучения сетчатки.

4 время стабилизации (stabilization time): Время, необходимое СД источнику света или светильнику с СД для достижения стабильных значений фотометрических выходных параметров и потребляемой электрической мощности при неизменных значениях входных электрических параметров и неизменных параметрах окружающей среды.
5 встраиваемый светодиодный модуль; встраиваемый СД модуль (built-in LED module): СД модуль, сконструированный как заменяемая деталь, предназначенная для встраивания в светильник, корпус и т.п., и не предназначенный для установки вне светильника и т.д. без специальных мер защиты.
6 выборка для испытания типа (type test sample): Одно или несколько изделий с СД, предоставленные изготовителем или ответственным поставщиком для проведения испытания типа.
7 диапазон температуры хранения, °C (storage temperature range): Диапазон значений температуры окружающей среды, в пределах которого неработающий СД источник света или светильник с СД могут храниться без изменения значений параметров, приведенных в технической документации.
8 доля отказов F (failure fraction F): Доля устройств, потерявших возможность выполнения требуемой функции за заданный промежуток времени.
Примечание - Доля отказов - безразмерная величина.

9 доля отказов за нормируемый срок службы Fy, % (failure fraction at rated life Fy): Отношение y изделий с СД одного и того же типа, отказавших за свой нормируемый срок службы, к общему числу испытуемых изделий.
Примечания
1 Доля отказов отражает совокупный результат для всех компонентов, включая механические отказы, если эти отказы влияют на световой поток. Последствиями отказов для СД может быть снижение светового потока до значения, менее заявленного, либо полное отсутствие света.
2 Для оценки изделий с СД обычно используют долю отказов, равную 10% и/или 50%, что обозначают как F10 и/или F50.

10 доминантная длина волны (цветового стимула) , нм (dominant wavelength of a colour stimulus ): Длина волны монохроматического стимула, который при аддитивном смешивании в определенных пропорциях с оговоренным ахроматическим стимулом обеспечивает цветовое равенство с рассматриваемым цветовым стимулом на графике цветностей x, y МКО 1931 г.
Примечания
1 В случае пурпурного стимула доминантную длину волны заменяют на дополнительную длину волны.
2 Для того, чтобы охарактеризовать СД источник света, в качестве опорного ахроматического стимула используют стандартное излучение E с координатами цветности xE = 0,3333 и yE = 0,3333.
3 Значение доминантной длины волны указывают только для СД источников света, излучающих окрашенный свет.

11 испытание типа (type test): Испытание на соответствие одного или нескольких изделий с СД, являющихся типичными представителями продукции.
12 корпусированный светодиод; корпусированный СД (LED package): Единый электрический узел, обязательно содержащий один или несколько СД кристаллов, и, возможно, оптические элементы и термические, механические и электрические интерфейсы.
Примечания
1 Узел не содержит устройство регулирования, устройства управления и цоколь, его не подключают напрямую к питающему напряжению.
2 Корпусированный СД является отдельным узлом или частью СД модуля или СД лампы.

Для просмотра документа целиком скачайте его >>>
