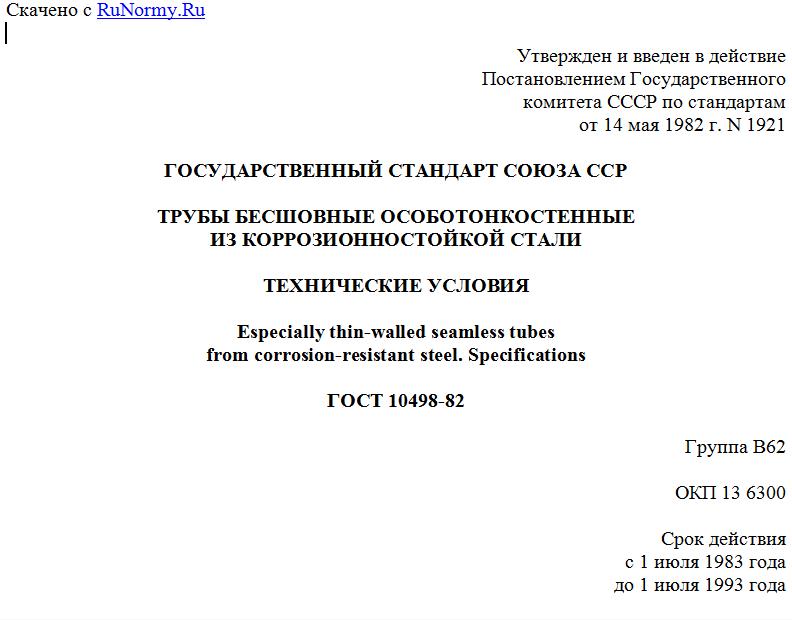

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 14 мая 1982 г. N 1921
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ БЕСШОВНЫЕ ОСОБОТОНКОСТЕННЫЕ
ИЗ КОРРОЗИОННОСТОЙКОЙ СТАЛИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Especially thin-walled seamless tubes
from corrosion-resistant steel. Specifications
ГОСТ 10498-82
Группа В62
ОКП 13 6300
Срок действия
с 1 июля 1983 года
до 1 июля 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН и ВНЕСЕН Министерством черной металлургии СССР
ИСПОЛНИТЕЛИ
В.П. Сокуренко (руководитель темы), Л.Г. Ковалева.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 14.05.82 N 1921
3. ВЗАМЕН ГОСТ 10498-63
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 3845-2017 2.7; 4.5
ГОСТ 4380-86 4.3
ГОСТ 5632-2014 2.1
ГОСТ 5639-82 2.5; 4.4
ГОСТ 6032-2017 4.7
ГОСТ 6507-78 4.3
ГОСТ 7502-80 4.3
ГОСТ 8026-75 4.3
ГОСТ 8695-75 4.5
ГОСТ 10006-80 4.8
ГОСТ 10692-2015 3.1
ГОСТ 21401-75 4.3
ГОСТ 24853-81 4.3
Ссылка исключена с 1 февраля 2019 года. - Изменение N 2, введенное в действие Приказом Росстандарта от 05.07.2018 N 393-ст.
5. Срок действия продлен до 01.07.93 Постановлением Госстандарта СССР от 16.10.87 N 3901
6. ПЕРЕИЗДАНИЕ (октябрь 1988 г.) с Изменением N 1, утвержденным в октябре 1987 г. (ИУС 1-88)
Настоящий стандарт распространяется на холодно- и теплодеформированные трубы, предназначенные для трубопроводов и конструкций разного назначения.
1. СОРТАМЕНТ
1.1. Трубы изготовляют по наружному диаметру и толщине стенки размерами, указанными в табл. 1.
Таблица 1
мм
Наружный диаметр Толщина стенки Наружный диаметр Толщина стенки
От 4 до 6 0,2 - 0,5 80 83 85 90 95 0,4 - 1,0
Св. 6 до 10 0,12; 0,14; 0,16; 0,18; 0,20 - 0,70
Св. 10 до 25 0,12; 0,14; 0,16; 0,18; 0,20 - 1,0
Св. 25 до 60 63 65 68 70 73 75 0,3 - 1,0 100 102 108 110 120 0,5 - 1,0
Примечания:
1. Трубы с наружным диаметром до 60 мм изготовляют с интервалом по диаметру 0,5 мм.
2. По толщине стенки трубы изготовляют с интервалом 0,1 мм.
По требованию потребителя трубы с наружным диаметром свыше 14 до 60 мм с толщиной стенки 0,2 мм и более изготовляют по внутреннему диаметру и толщине стенки.
По согласованию изготовителя с потребителем трубы могут быть изготовлены наружным диаметром и толщиной стенки, не предусмотренными в таблице 1.
1.2. По длине трубы изготовляют:
мерной длины:
от 0,5 до 3 м при диаметрах от 4 до 6 мм;
от 0,5 до 5 м при диаметрах свыше 6 до 25 мм;
от 0,5 до 4 м при диаметрах свыше 25 мм;
мерной длины с остатком до 15% труб немерной длины.
По согласованию изготовителя с потребителем трубы могут быть изготовлены мерной длиной до 8 м;
длины кратной мерной - в пределах немерной длины, с припуском на каждый рез по 5 мм и минимальной кратной длиной 100 мм;
немерной длины - от 0,5 до 8 м.
1.3. Предельные отклонения по длине труб мерной и кратной длины не должны превышать 10 мм.
1.4. Предельные отклонения по наружному диаметру указаны в табл. 2, по толщине стенки - в табл. 3.
Таблица 2
Наружный диаметр, мм Предельные отклонения при точности изготовления
высокой особо высокой
при толщине стенки до 0,5 мм при толщине стенки от 0,6 до 1,0 мм при толщине стенки до 0,5 мм при толщине стенки от 0,6 до 1,0 мм
До 6 +/- 0,05 мм - +/- 0,03 мм -
Св. 6 до 10 +/- 0,07 мм +/- 0,2 мм +/- 0,05 мм +/- 0,08 мм
" 10 " 20 +/- 0,07 мм +/- 0,2 мм +/- 0,05 мм +/- 0,15 мм
" 20 " 35 +/- 0,08 мм +/- 0,2 мм +/- 0,06 мм +/- 0,15 мм
" 35 " 60 +/- 0,8% +/- 0,8% +/- 0,08 мм +/- 0,5%
" 60 " 120 +/- 1,0% +/- 1,0% +/- 0,12 мм +/- 0,6%
Таблица 3
Толщина стенки, мм Предельные отклонения при точности изготовления
высокой особо высокой
До 0,2 +/- 0,03 мм +/- 0,02 мм
Св. 0,2 до 0,3 +/- 0,05 мм +/- 0,03 мм
" 0,3 " 0,5 +/- 0,07 мм +/- 0,04 мм
" 0,5 " 1,0 +/- 10% +/- 8%
