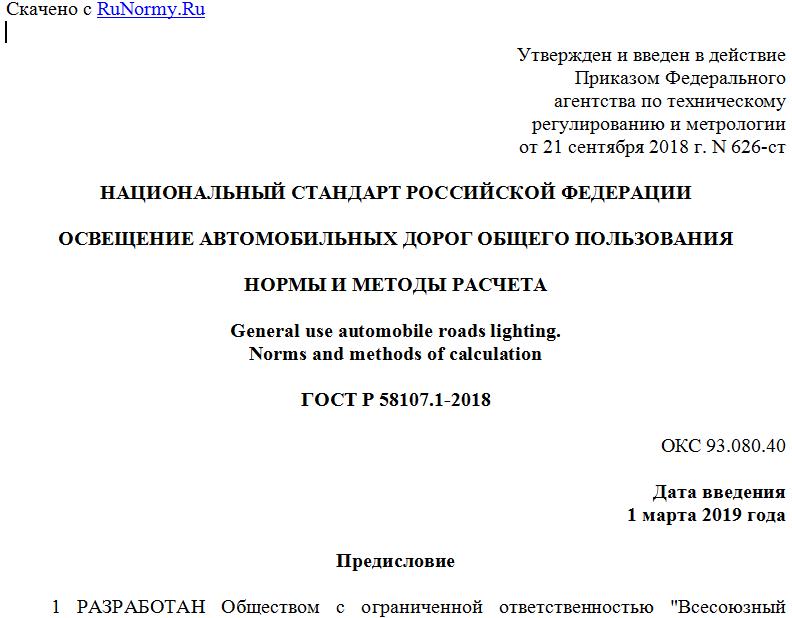

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 21 сентября 2018 г. N 626-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОСВЕЩЕНИЕ АВТОМОБИЛЬНЫХ ДОРОГ ОБЩЕГО ПОЛЬЗОВАНИЯ
НОРМЫ И МЕТОДЫ РАСЧЕТА
General use automobile roads lighting.
Norms and methods of calculation
ГОСТ Р 58107.1-2018
ОКС 93.080.40
Дата введения
1 марта 2019 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Всесоюзный научно-исследовательский светотехнический институт имени С.И. Вавилова" (ООО "ВНИСИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 332 "Светотехнические изделия, освещение искусственное"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 сентября 2018 г. N 626-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает нормы и методы расчета стационарного искусственного освещения автомобильных дорог общего пользования (далее - дороги) вне населенных пунктов, включая объекты дорожного и придорожного сервиса.
Настоящий стандарт применяют при проектировании и эксплуатации вновь устраиваемого или реконструируемого стационарного искусственного освещения дорог.
Настоящий стандарт не распространяется на:
- освещение дорог, не относящихся к автомобильным дорогам общего пользования, таких как дороги промышленных, строительных, лесных и иных производственных предприятий, дороги, предназначенные для временного использования, дороги, расположенные в специальных зонах отчуждения и сооружаемые для нужд обороны или исключительно в спортивных целях;
- освещение автодорожных тоннелей и проездов под путепроводами;
- архитектурное, функционально-декоративное и рекламное освещение элементов обустройства дорог, расположенных в пределах полосы отвода и на придорожной полосе.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 33175 Дороги автомобильные общего пользования. Горизонтальная освещенность от искусственного освещения. Методы контроля
ГОСТ 33382 Дороги автомобильные общего пользования. Техническая классификация
ГОСТ Р 54984 Освещение наружное объектов железнодорожного транспорта. Нормы и методы контроля
ГОСТ Р 55392 Приборы и комплексы осветительные. Термины и определения
ГОСТ Р 55708 Освещение наружное утилитарное. Методы расчета нормируемых параметров
ГОСТ Р 56228 Освещение искусственное. Термины и определения
ГОСТ Р 58107.2 Освещение автомобильных дорог общего пользования. Метод измерения освещенности на дорожном покрытии мобильным способом
ГОСТ Р 58107.3 Освещение автомобильных дорог общего пользования. Метод измерения яркости дорожного покрытия мобильным способом
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 55392, ГОСТ Р 56228, а также следующие термины с соответствующими определениями:
3.1 яркость дорожного покрытия L, кд·м-2: Яркость дорожного покрытия в заданной точке, создаваемая осветительной установкой (ОУ), в направлении водителя транспортного средства (наблюдателя), находящегося в стандартных условиях наблюдения по отношению к указанной точке.
3.2 стандартные условия наблюдения: Условия, при которых глаз наблюдателя расположен на высоте 1,5 м над дорожным покрытием и удален от заданной точки на расстояние, при котором значение угла между линией зрения, направленной в указанную точку, и плоскостью дороги лежит в интервале (1,0 +/- 0,5)°.
3.3 средняя яркость дорожного покрытия , кд·м-2: Яркость дорожного покрытия относительно наблюдателя, расположенного на оси заданной полосы движения, усредненная по заданному участку дороги.
3.4 общая равномерность яркости Uo: Отношение минимального значения яркости дорожного покрытия Lмин к ее среднему значению .
3.5 продольная равномерность яркости UI: Отношение минимального значения яркости дорожного покрытия Lмин к ее максимальному значению Lмакс, определенное по оси полосы движения, на которой расположен наблюдатель.
3.6 освещенность на дорожном покрытии Eh, лк: Освещенность на дорожном покрытии в заданной точке, создаваемая ОУ.
3.7 средняя освещенность , лк: Освещенность на дорожном покрытии, усредненная по заданному участку дороги.
3.8 равномерность освещенности Uh: Отношение минимального значения освещенности на дорожном покрытия Eмин к ее среднему значению .
3.9 пороговое приращение яркости TI, %: Мера слепящего действия прямого света осветительных приборов (ОП) в ОУ на водителя транспортного средства.
3.10 коэффициент периферийного освещения SR: Отношение средней освещенности на поверхности обочины дороги к средней освещенности на поверхности полосы движения, примыкающей к обочине.
3.11 участок со стандартной геометрией проезжей части: Участок дороги, проезжая часть которого постоянна по ширине, прямолинейна и имеет длину, которая определяется стандартными условиями наблюдения.
Примечания
1 Прямолинейность проезжей части участка определяется следующими условиями: продольный уклон - не более 30%, радиус кривизны для кривых в плане - не менее 3000 м, радиус кривизны в продольном профиле - не менее 70000 м для выпуклых поверхностей дорог и не менее 8000 м для вогнутых поверхностей дорог.
2 Минимальная длина участка со стандартной геометрией соответствует 60 м плюс длина трех пролетов между ОП.
3.12 участок с нестандартной геометрией проезжей части: Участок дороги, имеющий отклонения от стандартной геометрии.
Примечание - Примерами участков с нестандартной геометрией являются: повороты, кольцевые пересечения, переходно-скоростные полосы, въезды и съезды с эстакад, криволинейные (в плане и профиле) участки и др.
3.13 коэффициент эксплуатации MF: Отношение средней освещенности на участке дороги, создаваемой ОУ к концу установленного срока эксплуатации, к средней освещенности на том же участке, создаваемой ОУ в начале эксплуатации.
4 Нормы освещения
4.1 Проезжая часть дорог
4.1.1 Для дорог со стандартной геометрией и асфальтобетонным покрытием нормируют: среднюю яркость , общую UO и продольную UI равномерности
