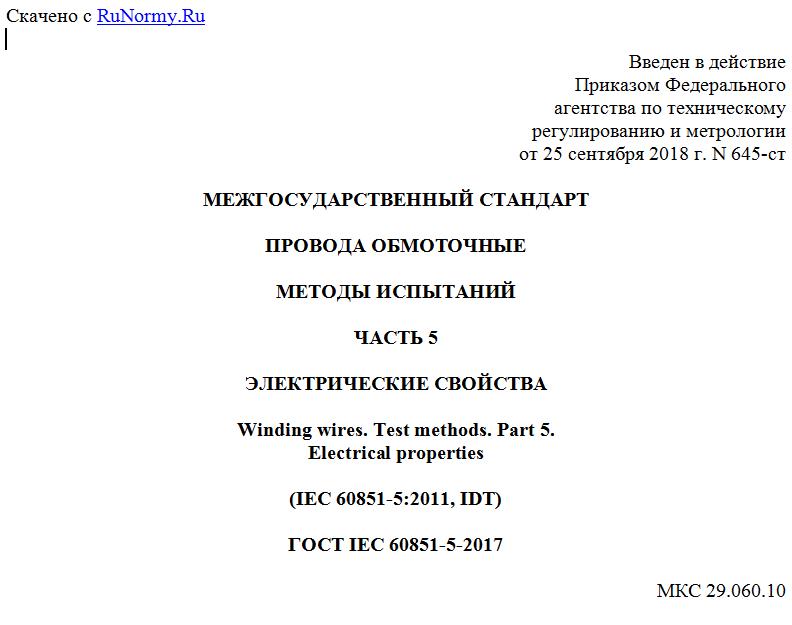

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 сентября 2018 г. N 645-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОДА ОБМОТОЧНЫЕ
МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 5
ЭЛЕКТРИЧЕСКИЕ СВОЙСТВА
Winding wires. Test methods. Part 5.
Electrical properties
(IEC 60851-5:2011, IDT)
ГОСТ IEC 60851-5-2017
МКС 29.060.10
Дата введения
1 марта 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 сентября 2018 г. N 645-ст межгосударственный стандарт ГОСТ IEC 60851-5-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2019 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60851-5:2011 "Провода обмоточные. Методы испытаний. Часть 5. Электрические свойства" ("Winding wires - Test methods - Part 5: Electrical properties", IDT).
Международный стандарт IEC 60851-5:2011 разработан Техническим комитетом TC 55 "Обмоточные провода" Международной электротехнической комиссии (IEC).
Международный стандарт IEC 60851-5:2011 введен взамен IEC 60851-5:2008.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВЗАМЕН ГОСТ IEC 60851-5-2011
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственности за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт входит в серию стандартов на изолированные провода, используемые для обмоток электрооборудования. Серия состоит из трех групп:
a) обмоточные провода - методы испытаний (IEC 60851);
b) стандарты или технические условия на конкретные типы обмоточных проводов (IEC 60317);
c) упаковка обмоточных проводов (IEC 60264).
1 Область применения
Настоящий стандарт устанавливает требования к методам испытаний обмоточных проводов (далее - проводов) для определения их электрических свойств. Стандарт устанавливает следующие методы испытаний:
- испытание 5 - электрическое сопротивление;
- испытание 13 - пробивное напряжение;
- испытание 14 - число точечных повреждений;
- испытание 19 - тангенс угла диэлектрических потерь;
- испытание 23 - испытание по обнаружению микротрещин.
Определения, общие указания по проведению испытаний и полный перечень методов испытаний обмоточных проводов приведены в IEC 60851-1.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
IEC 60851-1, Winding wires - Test methods - Part 1: General (Провода обмоточные. Методы испытаний. Часть 1. Общие положения)
3 Испытание 5. Электрическое сопротивление
Электрическое сопротивление - это сопротивление провода постоянному току при температуре 20 °C на длине 1 м.
Погрешность применяемого метода не должна превышать 0,5%.
Для проводов пучковой скрутки используют отрезок длиной до 10 м включительно, концы которого перед измерением сопротивления должны быть спаяны. Если измерение сопротивления применяют для определения количества оборванных проволок, испытывают отрезок провода пучковой скрутки длиной 10 м.
Если измерение сопротивления Rt, Ом, проводят при температуре t, отличной от 20 °C, то сопротивление R20 при температуре 20 °C определяют по формуле
(1)
где - температурный коэффициент, К-1;
t - фактическая температура во время измерения, °C.
В диапазоне температур 15 °C - 25 °C температурный коэффициент () принимают равным:
- для меди - 3,96·10-3 К-1;
- для алюминия - 4,07·10-3 К-1.
Проводят одно измерение. Фиксируют электрическое сопротивление.
4 Испытание 13. Пробивное напряжение
