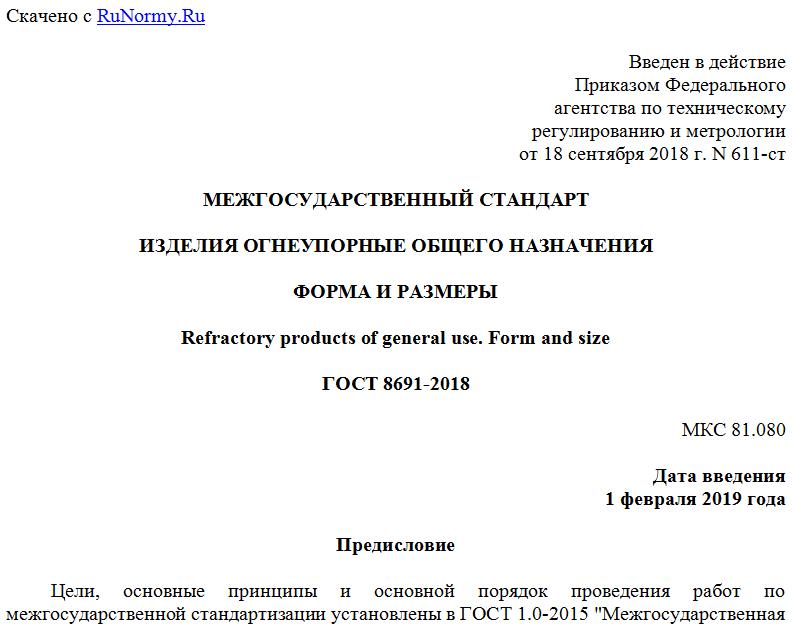

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2018 г. N 611-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
ФОРМА И РАЗМЕРЫ
Refractory products of general use. Form and size
ГОСТ 8691-2018
МКС 81.080
Дата введения
1 февраля 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 июня 2018 г. N 53)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2018 г. N 611-ст межгосударственный стандарт ГОСТ 8691-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2019 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 51262.1-99, ГОСТ Р 51262.2-99, ГОСТ Р 51262.3-99, ГОСТ Р 51262.4-99 <1>
--------------------------------
<1> Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2018 г. N 611-ст ГОСТ Р 51262.1-99, ГОСТ Р 51262.2-99, ГОСТ Р 51262.3-99, ГОСТ Р 51262.4-99 отменены с 1 февраля 2019 г.
6 ВЗАМЕН ГОСТ 8691-73 (ИСО 5019-1-84, ИСО 5019-2-84, ИСО 5019-5-84)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает форму и размеры огнеупорных изделий общего назначения (далее - изделий), применяемых для футеровки различных тепловых агрегатов.
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 2.321-84 Единая система конструкторской документации. Обозначения буквенные
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 прямоугольное изделие: Изделие, имеющее форму прямоугольного параллелепипеда.
3.1.1 прямоугольный кирпич: Изделие с прямоугольными гранями длиной не более 375 мм.
3.1.1.1 нормальный кирпич: Прямоугольный кирпич размерами 230 x 114 x 64 мм или 230 x 114 x 76 мм.
3.1.1.2 двойной кирпич: Прямоугольный кирпич размерами 230 x 230 x 64 мм или 230 x 230 x 76 мм.
3.1.1.3 трехчетвертной кирпич: Прямоугольный кирпич, длина которого составляет три четверти длины прямоугольного кирпича.
3.1.1.4 полуторный кирпич: Прямоугольный кирпич, ширина которого составляет полторы ширины прямоугольного кирпича.
3.1.2 лещадка: Изделие с прямоугольными гранями, толщина которого составляет половину толщины нормального кирпича.
3.1.3 плита: Изделие с прямоугольными гранями длиной, превышающей длину прямоугольного кирпича.
3.1.4 плитка: Изделие с прямоугольными гранями, с основанием квадратной формы, толщиной меньше толщины нормального кирпича.
3.1.5 брус: Изделие с прямоугольными гранями, ширина и толщина которого несоразмерно малы по сравнению с его длиной.
3.1.5.1 брусок: Разновидность бруса длиной, не превышающей длину прямоугольного кирпича.
3.2 клиновое изделие (клин): Изделие с шестью гранями, из которых две противолежащие имеют форму трапеции, остальные - прямоугольника.
3.2.1 ребровый клин: Клиновое изделие, у которого наименьшие грани имеют форму трапеции.
3.2.2 торцовый клин: Клиновое изделие, у которого боковые грани имеют форму трапеции.
3.2.2.1 полуторный торцовый клин: Торцовый клин, у которого ширина составляет полторы ширины нормального изделия.
3.2.3 трапецеидальный клин: Клиновое изделие, у которого наибольшие грани имеют форму трапеции.
3.3 пятовый кирпич: Изделие, одна грань которого наклонена по отношению к горизонтальной плоскости и служит опорой для арочного свода.
3.4 фасонное изделие: Изделие с числом граней больше шести, конфигурация которого содержит один или несколько элементов сложности, например: пазы, шпунты, углубления, сквозные отверстия постоянного или переменного сечения, непрямые двухгранные и плоские углы, криволинейные поверхности.
3.4.1 сводовое фасонное изделие: Фасонное изделие для формирования свода печи.
3.4.2 насадочное фасонное изделие: Фасонное изделие для формирования насадки теплообменных устройств регенеративного типа.
3.4.3 опорное фасонное изделие: Фасонное изделие, на которое опирается другое огнеупорное изделие.
3.4.4 горелочное фасонное изделие: Фасонное изделие с отверстиями для газовой горелки.
3.4.5 секторное фасонное изделие: Фасонное изделие, имеющее форму сектора.
3.4.6 бортовое фасонное изделие: Фасонное изделие для кладки боковых стен печи.
4 Форма и размеры
Форма и размеры изделий должны соответствовать требованиям, указанным на рисунках 1 - 44 и приведенным в таблицах 1 - 43.
Примечание - Обозначения размеров приведены в соответствии с ГОСТ 2.321 и сборочными чертежами.
Допускается по согласованию сторон изготовлять изделия с отверстиями для штырей и углублениями для усиленной металлической подвески. Рекомендуемые размеры, определяющие расположение отверстий для штырей и углублений для подвески, приведены в приложении А.
