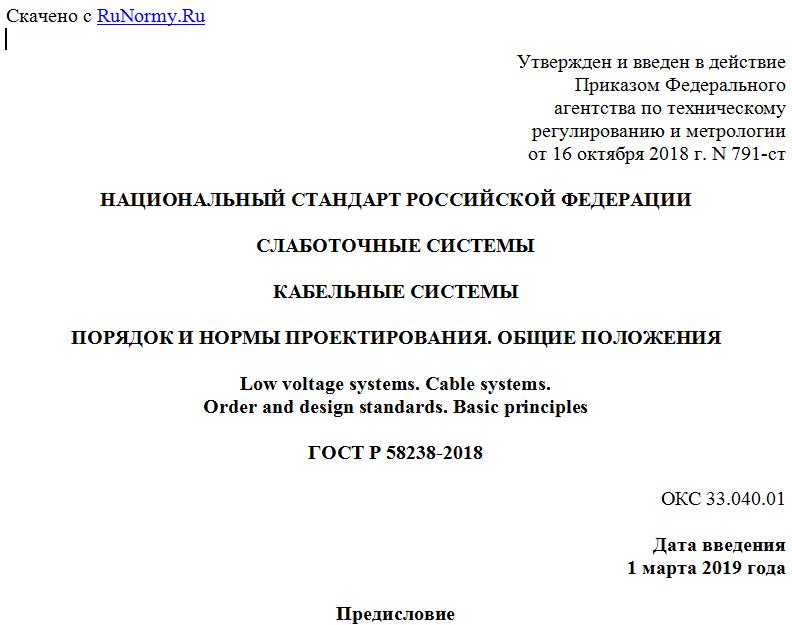

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 октября 2018 г. N 791-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЛАБОТОЧНЫЕ СИСТЕМЫ
КАБЕЛЬНЫЕ СИСТЕМЫ
ПОРЯДОК И НОРМЫ ПРОЕКТИРОВАНИЯ. ОБЩИЕ ПОЛОЖЕНИЯ
Low voltage systems. Cable systems.
Order and design standards. Basic principles
ГОСТ Р 58238-2018
ОКС 33.040.01
Дата введения
1 марта 2019 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-производственная лаборатория "В-Риал"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 096 "Слаботочные системы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 16 октября 2018 г. N 791-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на структурированные кабельные системы слаботочных систем и устанавливает требования к порядку и нормам проектирования структурированных кабельных систем (СКС).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 56602 Слаботочные системы. Кабельные системы. Термины и определения
ГОСТ Р 58239 Слаботочные системы. Кабельные системы. Телекоммуникационные трассы и пространства горизонтальной и магистральной подсистем структурированной кабельной системы. Основные положения
ГОСТ Р 58240 Слаботочные системы. Кабельные системы. Горизонтальная подсистема структурированной кабельной системы. Основные положения
ГОСТ Р 58241-2018 Слаботочные системы. Кабельные системы. Магистральная подсистема структурированной кабельной системы. Основные положения
ГОСТ Р 58242-2018 Слаботочные системы. Кабельные системы. Телекоммуникационные пространства и помещения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка не него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 56602, а также следующие термины с соответствующими определениями:
3.1 структурированная кабельная система; (СКС): Мультисервисная кабельная система иерархической структуры, состоящая из стандартизированных элементов и позволяющая гибко адаптироваться и переключаться для решения различных задач.
3.2
горизонтальная подсистема кабельной системы: Часть кабельной системы между телекоммуникационными розетками или оконечным оборудованием и точками консолидации. [ГОСТ Р 56556-2015, пункт 3.4]
3.3
точка консолидации: Точка соединения стационарно установленных кабелей между собой или с активным оборудованием. [ГОСТ Р 56556-2015, пункт 3.3]
3.4
коммутационный центр: Точка консолидации в виде отдельно стоящих шкафа(ов) или стойки (стоек) с установленными в них коммутационными панелями и активным оборудованием. [ГОСТ Р 58240-2018, пункт 3.4]
3.5
топология слаботочной системы: Структура связей устройств, входящих в слаботочную систему. [ГОСТ Р 56571-2015, пункт 3.9]
3.6
телекоммуникационная розетка: Устройство на рабочем месте для соединения стационарно установленной части кабельной системы и подвижных кабелей для подключения оборудования пользователя. [ГОСТ Р 56556-2015, пункт 3.1]
3.7 телекоммуникационная комната: Помещение, в котором располагается коммутационный центр.
3.8 коммутационный центр здания (магистральный коммутационный центр): Коммутационный центр, обеспечивающий связь других коммутационных центров между собой и/или с точкой внешнего подключения здания.
3.9
точка наружного подключения здания: Точка консолидации, подключенная к другой точке консолидации, расположенной вне рассматриваемого здания. [ГОСТ Р 58241-2018, пункт 3.9]
3.10 точка разграничения: Точка консолидации, в которой к слаботочной кабельной системе подключаются кабели, не принадлежащие владельцу кабельной системы.
3.11 оконцовка (терминирование) кабеля: Установка соответствующего коннектора для обеспечения возможности подключения к коммутационным панелям, телекоммуникационным розеткам или активному оборудованию.
3.12 пользователь СКС: Физическое лицо или сотрудник юридического лица, использующие подключение к структурированной кабельной системе на своем рабочем месте.
4 Общие положения
Структурированная кабельная система (СКС) является основой для функционирования информационной системы на протяжении всего времени ее существования. Правильно спроектированная, смонтированная и обслуживаемая СКС снижает эксплуатационные расходы и затраты на внедрение новых технологий на всех стадиях своего жизненного цикла.
СКС, являясь стандартизированной и универсальной системой, обеспечивает высокую надежность и гарантированные рабочие характеристики любого оборудования со стандартными интерфейсами подключения.
4.1 Структура СКС
