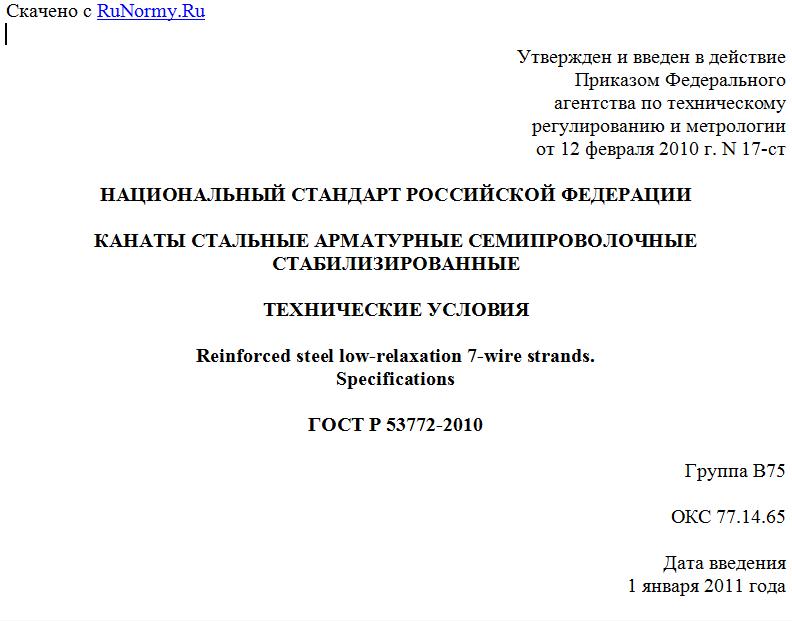

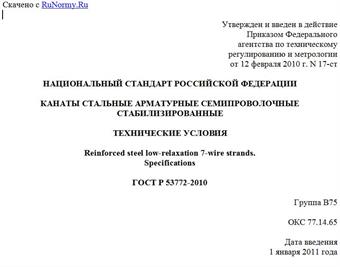

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 февраля 2010 г. N 17-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАНАТЫ СТАЛЬНЫЕ АРМАТУРНЫЕ СЕМИПРОВОЛОЧНЫЕ СТАБИЛИЗИРОВАННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Reinforced steel low-relaxation 7-wire strands.
Specifications
ГОСТ Р 53772-2010
Группа В75
ОКС 77.14.65
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 РАЗРАБОТАН рабочей группой в составе Ассоциации стандартизации, сертификации, контроля качества продукции и услуг (Ассоциация СКС), ОАО "Северсталь-метиз", ОАО "Белорецкий металлургический комбинат", НИИЖБ им. А.А. Гвоздева
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 146 "Метизы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 февраля 2010 г. N 17-ст
4 В настоящем стандарте учтены основные нормативные положения следующих международных стандартов:
ИСО 6934-4:1991 "Сталь для создания предварительного напряжения железобетона. Часть 4. Стренга" (ISO 9434-4:1991 "Steel for the prestressing of concrete - Part 4: Strand", NEQ);
ИСО 15630-3:2002 "Сталь для армирования и напряжения бетона. Методы испытаний. Часть 3. Предварительно напрягаемая сталь" (ISO 15630-3:2002 "Steel for the reinforcement and prestressing of concrete - Test methods - Part 3: Prestressing steel", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на стальные семипроволочные стабилизированные (с низкой релаксацией) канаты, применяемые в качестве напрягаемой арматуры предварительно напряженных железобетонных конструкций.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 12004-81 Сталь арматурная. Методы испытаний на растяжение
Ссылка исключена с 1 января 2019 года. - Изменение N 1, утв. Приказом Росстандарта от 17.10.2018 N 796-ст.
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846-2002 Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение
ГОСТ 28334-89 Проволока и канаты стальные для армирования предварительно напряженных железобетонных конструкций. Метод испытания на релаксацию при постоянной деформации
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Классификация. Основные параметры и размеры
3.1 Канат представляет собой семипроволочную прядь, состоящую из центральной проволоки и шести проволок наружного слоя, свитых по спирали (рисунок 1).
Рисунок 1 - Конструкция каната 1 x 7(1 + 6)
3.2 Канаты подразделяют:
в зависимости от используемой проволоки:
- из круглой гладкой проволоки - типа К7;
- из проволоки периодического профиля - типа К7Т;
- из круглой гладкой проволоки, пластически обжатые - типа К7О;
по направлению свивки прядей:
- правой свивки;
- левой свивки - Л.
3.3 Геометрические параметры канатов должны соответствовать указанным в таблице 1.
Таблица 1
Геометрические параметры канатов
Номинальный диаметр каната dн, мм Предельное отклонение от номинального диаметра каната <*>, мм Номинальная площадь поперечного сечения каната Fн, мм2 Номинальная масса 1 м длины каната M, г/м Предельное отклонение 1 м длины каната от номинальной массы, %
Канаты из круглой гладкой проволоки и проволоки периодического профиля - типы К7 и К7Т
6,9 +0,30 -0,15 29,0 226,5 +/- 2
9,0 50,0 390,5
9,3 52,0 406,1
9,6 55,0 429,6
11,0 71,8 660,9
12,5 +0,40 -0,20 93,0 726,3
12,7 98,7 775,0
