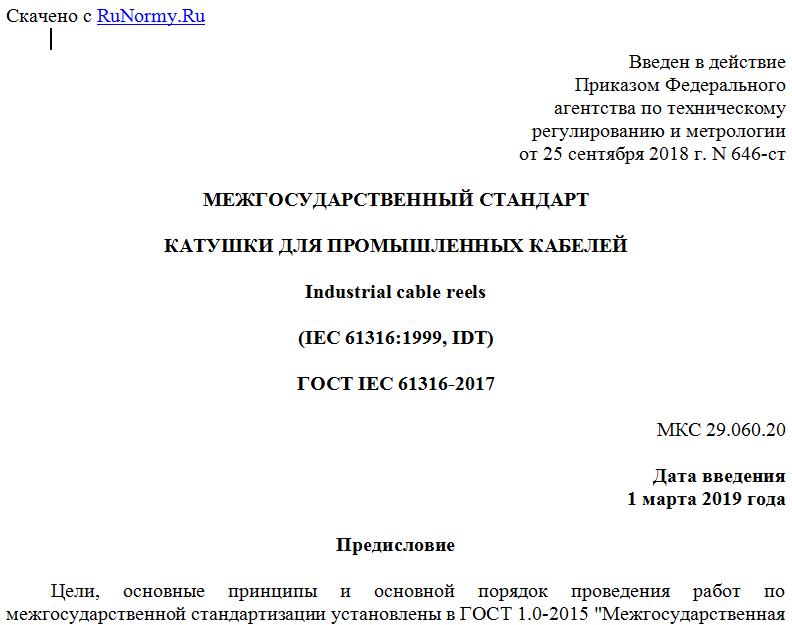

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 сентября 2018 г. N 646-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАТУШКИ ДЛЯ ПРОМЫШЛЕННЫХ КАБЕЛЕЙ
Industrial cable reels
(IEC 61316:1999, IDT)
ГОСТ IEC 61316-2017
МКС 29.060.20
Дата введения
1 марта 2019 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектно-конструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") на основе собственного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 46 "Кабельные изделия"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 ноября 2017 г. N 52)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 сентября 2018 г. N 646-ст межгосударственный стандарт ГОСТ IEC 61316-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2019 г.
5 Настоящий стандарт идентичен международному стандарту IEC 61316:1999 "Катушки для промышленных кабелей" ("Industrial cable reels", IDT).
Международный стандарт IEC 61316:1999 разработан подкомитетом 23H "Штепсельные вилки и розетки промышленного назначения" Технического комитета 23 "Электрические принадлежности" Международной электротехнической комиссии (IEC).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
7 Некоторые элементы настоящего стандарта могут быть объектом патентного права. IEC не несет ответственности за установление подлинности каких-либо или всех таких патентных прав
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на кабельные катушки, поставляемые с несъемным гибким кабелем на номинальное рабочее напряжение не более 690 В постоянного/переменного тока частотой 500 Гц и номинальным значением тока не более 63 А, преимущественно для промышленного применения, для внутренней и наружной прокладки, для использования арматуры, соответствующей требованиям IEC 60309-1 или IEC 60309-2.
Настоящий стандарт распространяется на:
- переносные кабельные катушки, оснащенные одной вилкой или вводным устройством и не менее чем одной розеткой, соответствующими IEC 60309-1 или IEC 60309-2;
- стационарные кабельные катушки, оснащенные не менее чем одной розеткой, соответствующей IEC 60309-1 или IEC 60309-2;
- кабельные катушки, используемые при температуре окружающей среды от минус 25 °C до плюс 40 °C.
Допускается применение настоящего стандарта для оборудования, используемого в строительстве, сельском хозяйстве, торговле и быту.
Настоящий стандарт также распространяется на кабельные катушки, предназначенные для применения в низковольтных установках.
В особых условиях, например на судах, транспортных средствах, во взрывоопасных средах, могут понадобиться дополнительные требования.
Примечание - Дополнительные требования к кабельным катушкам для токов более 63 А находятся в стадии рассмотрения.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60050-195:1998, International Electrotechnical Vocabulary (IEV) - Part 195: Earthing and protection against electric shock (Международный электротехнический словарь. Часть 195. Заземление и защита от поражения электрическим током)
IEC 60068-2-75:1997, Environmental testing - Part 2-75: Tests - Test Eh: Hammer tests (Испытания на воздействие внешних факторов. Часть 2-75. Испытания. Испытание Eh - испытание на удар)
IEC 60245 (all parts), Rubber insulated cables - Rated voltages up to and including 450/750 V [Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно (все части)]
IEC 60245-4:1994, Rubber insulated cables - Rated voltages up to and including 450/750 V - Part 4: Cords and flexible cables (Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 4. Шнуры и гибкие кабели) <1>
--------------------------------
<1> С 29.09.2011 действует IEC 60245-4:2011.
IEC 60309-1:1999, Plugs, socket-outlets and couplers for industrial purposes - Part 1: General requirements (Вилки, розетки и соединители промышленного назначения. Часть 1. Общие требования)
IEC 60309-2:1999, Plugs, socket-outlets and couplers for industrial purposes - Part 2: Dimensional interchangeability requirements for pin and contact-tube accessories (Вилки, розетки и соединители промышленного назначения. Часть 2. Требования к размерной взаимозаменяемости аппаратуры со штырями и контактными гнездами)
IEC 60529:1989, Degrees of protection provided by enclosures (IP Code) [Степени защиты, обеспечиваемые корпусами (код IP)] <1>
--------------------------------
<1> С 29.08.2013 действует IEC 60529:2013.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
Примечание - При использовании терминов "напряжение" и "ток" подразумеваются среднеквадратичные значения постоянного или переменного тока.
3.1 номинальное рабочее напряжение (rated operating voltage): Напряжение, определенное изготовителем для кабельной катушки.
3.2 номинальный ток (rated current): Ток, определенный изготовителем для кабельной катушки.
3.3 кабельная катушка (cable reel): Устройство, содержащее гибкий кабель, присоединенный к катушке, и обеспечивающее намотку кабеля на катушку.
Примечание - Вилки, розетки и вводное устройство или соединители, поставляемые вместе с кабельными катушками, считаются частью катушки.
