Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2018 г. N 1007-ст

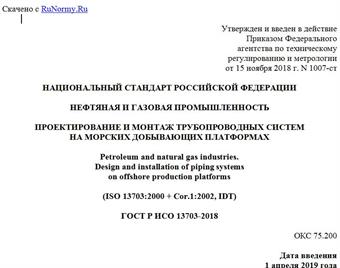

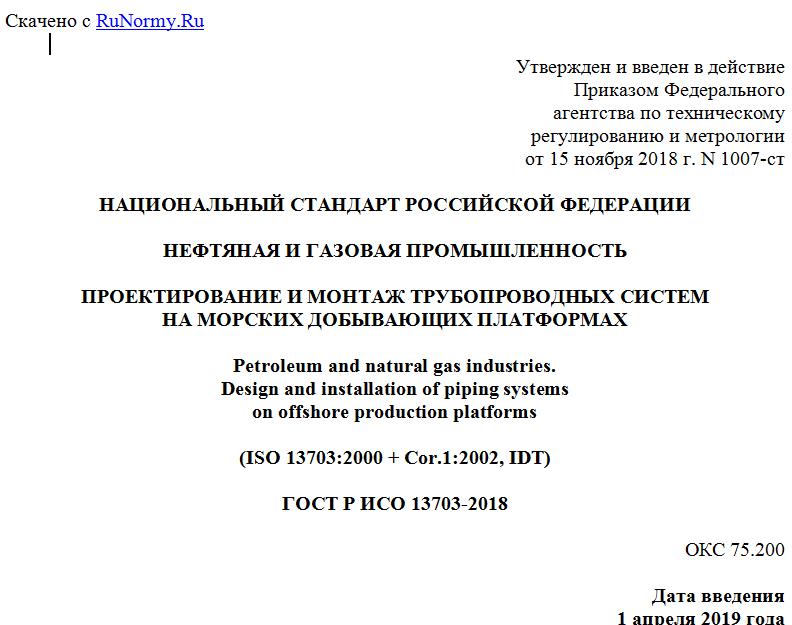

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НЕФТЯНАЯ И ГАЗОВАЯ ПРОМЫШЛЕННОСТЬ
ПРОЕКТИРОВАНИЕ И МОНТАЖ ТРУБОПРОВОДНЫХ СИСТЕМ
НА МОРСКИХ ДОБЫВАЮЩИХ ПЛАТФОРМАХ
Petroleum and natural gas industries.
Design and installation of piping systems
on offshore production platforms
(ISO 13703:2000 + Cor.1:2002, IDT)
ГОСТ Р ИСО 13703-2018
ОКС 75.200
Дата введения
1 апреля 2019 года
Предисловие
1 ПОДГОТОВЛЕН Открытым акционерным обществом "Нефтяная компания "Роснефть" (ОАО "НК "Роснефть") и Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ") на основе русской версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 "Нефтяная и газовая промышленность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2018 г. N 1007-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 13703:2000 "Нефтяная и газовая промышленность. Проектирование и монтаж трубопроводных систем на морских добывающих платформах" (ISO 13703:2000 "Petroleum and natural gas industries - Design and installation of piping systems on offshore production platforms", IDT), включая техническую поправку Cor.1:2002.
Сведения о соответствии применяемых в стандарте марок стали российским приведены в дополнительном приложении ДА.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДБ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт разработан на основе требований морской нефтегазодобывающей промышленности по определению гармонизированных и совместимых методов проектирования и монтажа трубопроводных систем на морских добывающих платформах.
В настоящем стандарте определяются требования на проектирование и монтаж трубопроводных систем на морских добывающих платформах нефтяной и газовой промышленности; приведены требования к материалам, выбору клапанов, фитингов и фланцев.
Международный стандарт разработан техническим комитетом ISO/TC 67 "Материалы, оборудование и морские платформы для нефтяной, нефтехимической и газовой промышленности", подкомитетом SC 6 "Технологическое оборудование и системы".
В приложении A приводятся некоторые практические примеры решения проблем проектирования трубопроводов. Это приложение рекомендуется использовать вместе с основной частью настоящего стандарта. Нумерация разделов в приложении A соответствует нумерации разделов в основной части стандарта для облегчения использования перекрестных ссылок.
В приложении B приведен перечень таблиц труб, клапанов и фитингов.
В приложении C приведена приемлемая конструкция сварных соединений встык для труб с разной толщиной стенки.
В настоящем стандарте была сохранена оригинальная система нумерации рисунков, таблиц и уравнений.
1 Область применения
Настоящий стандарт устанавливает минимальные требования и является руководством по проектированию и монтажу новых трубопроводных систем на морских добывающих платформах в нефтяной и газовой промышленности. Он предназначен для трубных систем с максимальным давлением до 69 МПа в пределах диапазона температур материалов, соответствующих требованиям ASME B31.3.
Примечания
1 Настоящий стандарт могут применять за пределами данных диапазонов давлений и температур, но в этом случае особое внимание уделяют свойствам материала.
2 Настоящий стандарт не распространяется на вопросы обеспечения пожарной безопасности.
В приложении A приведены некоторые практические примеры решения проблем проектирования трубопроводов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы:
ISO 13623, Petroleum and natural gas industries. Pipeline transportation systems (Нефтяная и газовая промышленность. Трубопроводные системы транспортировки)
API RP 520-2, Recommended practice for design and installation of pressure-relieving systems in refineries - Part 2 (Рекомендации по проектированию и монтажу систем сброса давления на нефтеперерабатывающих заводах. Часть 2)
ASME, Boiler and pressure vessel code: Section VIII: Pressure vessels, Division 1 (Нормы по котлам и сосудам высокого давления. Раздел VIII. Емкости под давлением. Часть 1)
ASME B 31.3, Process piping (Технологические трубопроводы)
NACE MR0175, Sulfide stress cracking resistant metallic materials for oil field equipment (Металлические материалы, стойкие к сульфидному растрескиванию под напряжением, используемые в нефтепромысловом оборудовании)
NACE TM0177, Laboratory testing of metals for resistance to specific forms of environmental cracking in H2S environments (Лабораторные испытания стойкости металлов к сульфидному растрескиванию под напряжением и коррозионному растрескиванию под напряжением в H2S-содержащих средах)
NACE TM0284, Evaluation of pipeline and pressure vessel steels for resistance to hydrogen-induced cracking (Оценка стойкости к водородному растрескиванию сталей для трубопроводов и сосудов под давлением)
3 Термины, определения, обозначения и сокращения
3.1 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 выкидной трубопровод (flowline): Трубопровод, по которому транспортируется флюид от устья скважины к манифольду или к первому технологическому резервуару.
3.1.2 давление на устье скважины (wellhead pressure): Максимальное статическое давление на устье скважины, которое может иметь место в скважине.
3.1.3 датчик давления (pressure sensor): Устройство, предназначенное для контроля заданного давления.
3.1.4 запорный клапан (shutdown valve): Клапан с автоматическим приводом для отсоединения технологического компонента или технологической системы.
3.1.5 коллектор (header): Часть распределительного манифольда, который направляет флюид в определенную технологическую систему.
Примечание - См. рисунки 5 и 6.
3.1.6 компонент технологического процесса (process component): Отдельный функциональный компонент добычного оборудования и связанной с ним трубной системы.
Примеры - Сосуд, работающий под давлением, нагреватель, насос и т.д.
3.1.7 коррозионный газ (corrosive gas): Газ, который при растворении в воде или в другой жидкости вызывает коррозию металла.
