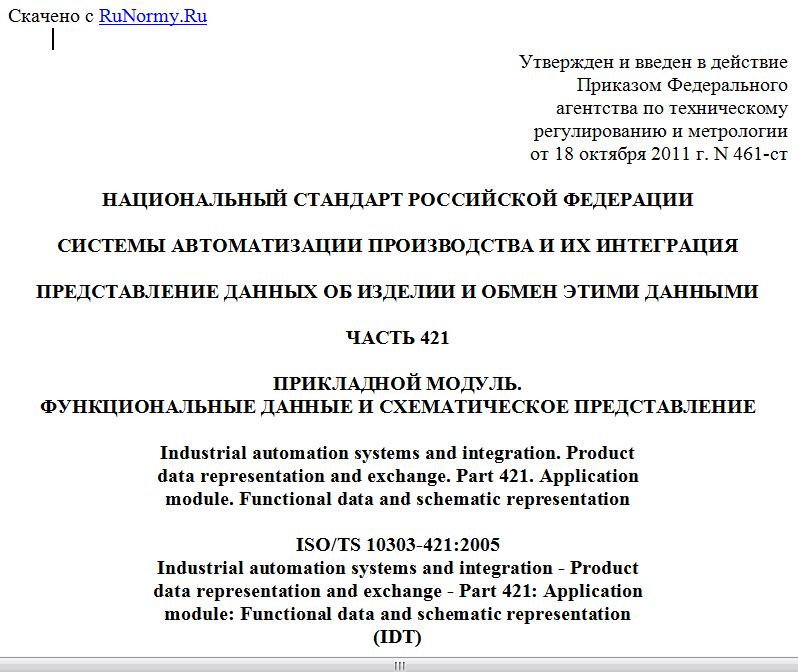

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 октября 2011 г. N 461-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ АВТОМАТИЗАЦИИ ПРОИЗВОДСТВА И ИХ ИНТЕГРАЦИЯ
ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ
ЧАСТЬ 421
ПРИКЛАДНОЙ МОДУЛЬ.
ФУНКЦИОНАЛЬНЫЕ ДАННЫЕ И СХЕМАТИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ
Industrial automation systems and integration. Product
data representation and exchange. Part 421. Application
module. Functional data and schematic representation
ISO/TS 10303-421:2005
Industrial automation systems and integration - Product
data representation and exchange - Part 421: Application
module: Functional data and schematic representation
(IDT)
ГОСТ Р ИСО/ТС 10303-421-2011
Группа П87
ОКС 25.040.40
ОКСТУ 4002
Дата введения
1 августа 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Государственным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 октября 2011 г. N 461-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО/ТС 10303-421:2005 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 421. Прикладной модуль. Функциональные данные и схематическое представление" (ISO/TS 10303-421:2005 "Industrial automation systems and integration - Product data representation and exchange - Part 421: Application module: Functional data and schematic representation").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.
Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Настоящий стандарт входит в тематическую группу "Прикладные модули".
Настоящий стандарт определяет прикладной модуль для регистрации:
- функциональных данных, к которым относятся классификация, структура, свойства и идентификация изделий, действий, документов, организаций и людей;
- схематического представления, в качестве которого используется диаграмма, представляющая классификацию, структуру, свойства и идентификацию изделий, действий, документов, организаций и людей в виде взаимного расположения символов.
Схематическое представление может быть "интеллектуальным", что означает наличие связи между объектами и представляющими их символами.
Область применения данного прикладного модуля, его функциональность и относящиеся к нему данные определены в разделе 1. Термины, примененные в настоящем стандарте и определенные как в настоящем, так и в других стандартах комплекса, приведены в разделе 3. Информационные требования прикладной предметной области с использованием принятой в ней терминологии установлены в разделе 4. Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в Приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.
Имя типа данных в языке EXPRESS может использоваться для ссылки либо на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают либо фразу "объектный тип данных", либо "экземпляр(ы) объектного типа данных".
Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.
1. Область применения
Настоящий стандарт определяет прикладной модуль "Функциональные данные и схематическое представление".
Требования настоящего стандарта распространяются на:
- классификацию, структуру, свойства и идентификацию изделий, действий, документов, организаций и людей. Структура изделий включает в себя как композиционные, так и соединительные взаимосвязи. Композиционная взаимосвязь может быть физической или функциональной. Типы или классы взаимосвязей определены в библиотеке эталонных данных. Тип взаимосвязи указывает, является ли она функциональной или физической.
Примеры
1. 'Болтовое соединение' представляет собой класс соединений, относящийся к физическим взаимосвязям. Соединение между сегментом трубы 'S12' и входным патрубком резервуара 'V4506' является примером соединения данного класса.
2. 'Сигнальная связь' представляет собой класс соединений, относящийся к функциональным взаимосвязям. Связь между приборной сигнальной шиной 'i1' и расходомером '45-FT-501' является примером соединения данного класса.
Примечание. Данные возможности обеспечиваются прикладным модулем "Функциональные данные";
- схематические диаграммы, представляющие классификацию, структуру, свойства и идентификацию изделий, действий, документов, организаций и людей в виде взаимного расположения символов.
Примечание. Данные возможности обеспечиваются прикладным модулем "Описание схемы и символизация";
- связи между символами на схематической диаграмме и объектами, представляемыми данными символами.
Примечания.
1. Данные возможности обеспечиваются прикладным модулем "Описание схемы и символизация".
2. Данные связи могут использоваться в прикладном программном обеспечении для того, чтобы сделать схематическую диаграмму "интеллектуальной". Это означает, что пользователь может, выбрав символ на диаграмме, получить дополнительную информацию о представляемом им объекте.
Требования настоящего стандарта не распространяются на:
- форму и расположение изделий;
- возможности прикладного программного обеспечения, предназначенного для обработки схематической диаграммы.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
ИСО/МЭК 8824-1:2002 <*> Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002 Information technology - Abstract Syntax Notation One (ASN.1): Specification of basic notation)
ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994 Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)
ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004 Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)
ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002 Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)
ИСО 10303-54:2005 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 54. Интегрированные обобщенные ресурсы. Классификация и теория множеств (ISO 10303-54:2005 Industrial automation systems and integration - Product data representation and exchange - Part 54: Integrated generic resource: Classification and set theory)
ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи (ISO 10303-202:1996 Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)
ИСО/ТС 10303-1001:2004 <**> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004 Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)
ИСО/ТС 10303-1017:2004 <***> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017.
