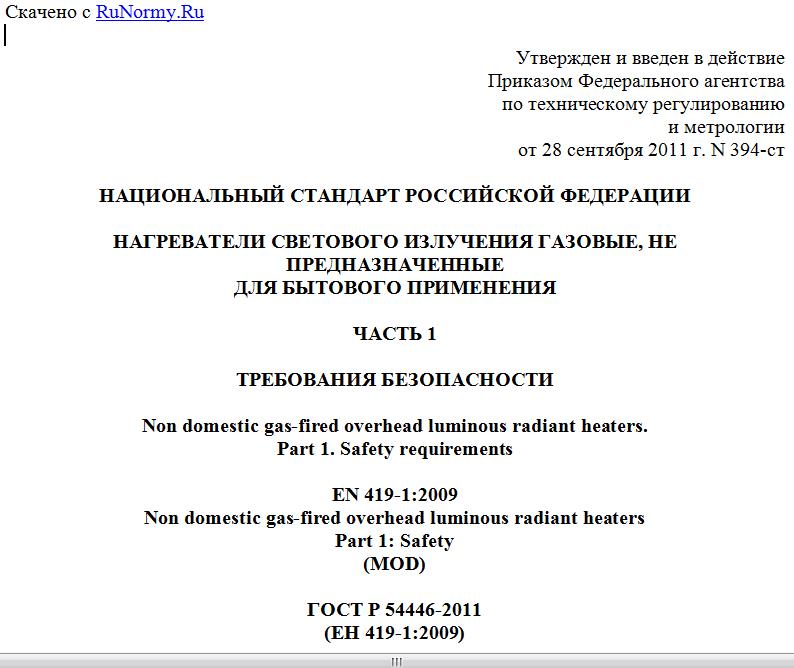

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 сентября 2011 г. N 394-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
НАГРЕВАТЕЛИ СВЕТОВОГО ИЗЛУЧЕНИЯ ГАЗОВЫЕ, НЕ ПРЕДНАЗНАЧЕННЫЕ
ДЛЯ БЫТОВОГО ПРИМЕНЕНИЯ
ЧАСТЬ 1
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Non domestic gas-fired overhead luminous radiant heaters.
Part 1. Safety requirements
EN 419-1:2009
Non domestic gas-fired overhead luminous radiant heaters
Part 1: Safety
(MOD)
ГОСТ Р 54446-2011
(ЕН 419-1:2009)
ОКС 97.120
ОКП 36 9640
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и Обществом с ограниченной ответственностью "СИЦ ЭТИГАЗ" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 394-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 419-1:2009 "Нагреватели светового излучения газовые, не предназначенные для бытового применения. Часть 1. Требования безопасности" (EN 419-1:2009 "Non domestic gas-fired overhead luminous radiant heaters - Part 1: Safety") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает требования безопасности к конструкции, характеристикам, методам испытаний, а также классификации и маркировке газовых светлых излучателей с атмосферными горелками для применения в производственных помещениях (далее - аппараты).
Настоящий стандарт устанавливает требования только для аппаратов модели "А1" (см. 4.3).
Требования настоящего стандарта не применяются для аппаратов:
a) спроектированных для использования в жилых помещениях;
b) спроектированных для использования на открытом воздухе;
c) с тепловой нагрузкой свыше 120 кВт (в пересчете на теплотворное значение стандартных испытательных газов);
d) с горелками с полным предварительным смешиванием газа и воздуха, у которых:
- либо газ и весь объем воздуха горения соединяются незадолго до зоны сгорания,
- либо предварительное смешивание газа с необходимым объемом воздуха для горения происходит в части горелки перед зоной сжигания.
e) у которых подача воздуха для горения и/или отвод отработанных газов осуществляется при помощи встроенных механических приспособлений.
Требования настоящего стандарта применяются к аппаратам для проведения испытаний типового образца. Требования к аппаратам, не включенным в типовые испытания, должны быть разработаны дополнительно.
Настоящий стандарт не содержит требований к аппаратам по эффективному расходу энергии.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты и классификатор:
ГОСТ Р 51842-2001 Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 51843-2001 Устройства контроля пламени для газовых аппаратов. Термоэлектрические устройства контроля пламени. Общие технические требования и методы испытаний
ГОСТ Р 51982-2002 Регуляторы давления для газовых аппаратов с давлением на входе до 20 кПа. Общие технические требования и методы испытаний
ГОСТ Р 51983-2002 Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 52161.1-2004 (МЭК 60335-1.2001) Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования
ГОСТ Р 52219-2004 (ЕН 298-1993) Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 52318-2005 Трубы медные круглого сечения для воды и газа. Технические условия
ГОСТ Р 54447-2011 (ЕН 419-2:2006) Нагреватели газовые для лучистого верхнего отопления, не применяемые в быту. Часть 2. Рациональное использование энергии
ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12816-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования
ГОСТ 12817-80 Фланцы литые из серого чугуна на от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры
ГОСТ 12818-80 Фланцы литые из ковкого чугуна на от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры
ГОСТ 12819-80 Фланцы литые стальные на от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (коды IP)
ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 31369-2008 Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава
МК (ИСО 3166)004-2004 Общероссийский классификатор стран мира
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Аппарат и его составные части
3.1.1. Светлый излучатель: нагревательный прибор, работающий на газе, предназначенный для подвесного монтажа, применяемый для обогрева пространства под прибором с помощью теплоты излучения.
Примечание. Тепло излучается нагретой рабочей поверхностью, нагрев которой происходит посредством сжигания газового топлива на или вблизи наружной поверхности рабочего материала, рабочий материал может состоять из керамических панелей или стальных волокон. Стальные волокна или схожий материал могут быть нагреты с помощью атмосферной газовой горелки.
3.1.2. Атмосферная горелка: горелка, использующая воздух для горения из окружающей среды за счет диффузии или инжекции и диффузии.
3.1.3. Газовое подключение: часть агрегата, предназначенная для подключения к газопроводу.
3.1.4. Механическое уплотнение: устройство для обеспечения герметичности конструкции, состоящее из нескольких (в большинстве случаев металлических) деталей, без использования жидкостей, паст, лент и т.д.
Примечание. Примеры устройств уплотнений:
- металл по металлу;
- коническое металлическое;
- круглое (О-образное кольцо);
- плоское.
3.1.5. Газопроводящие части: часть прибора, передающая или содержащая газ, между газовым входным штуцером прибора и горелкой (горелками).
3.1.6. Дроссель: устройство с отверстием, устанавливаемое в газовом контуре для создания перепада давления и, тем самым, понижения давления газа на горелке до заданного значения при известном давлении подачи и расходе.
3.1.7. Регулятор расхода газа: компонент, позволяющий уполномоченному лицу устанавливать расход газа на горелке на заданное значение в соответствии с условиями подачи.
Примечания:
1. Регулировка может быть плавной (винтовой регулятор) или дискретной (путем переключения дросселей).
2. Регулировочный винт регулирующего устройства рассматривается как регулятор расхода газа.
3. Операция регулировки регулирующего устройства называется "регулировка расхода газа".
4. Регулятор расхода газа с заводской пломбировкой считается несуществующим.
3.1.8. Фиксирование устройства предварительной настройки: устройство предварительной настройки считается "зафиксированным", когда его закрепляет
