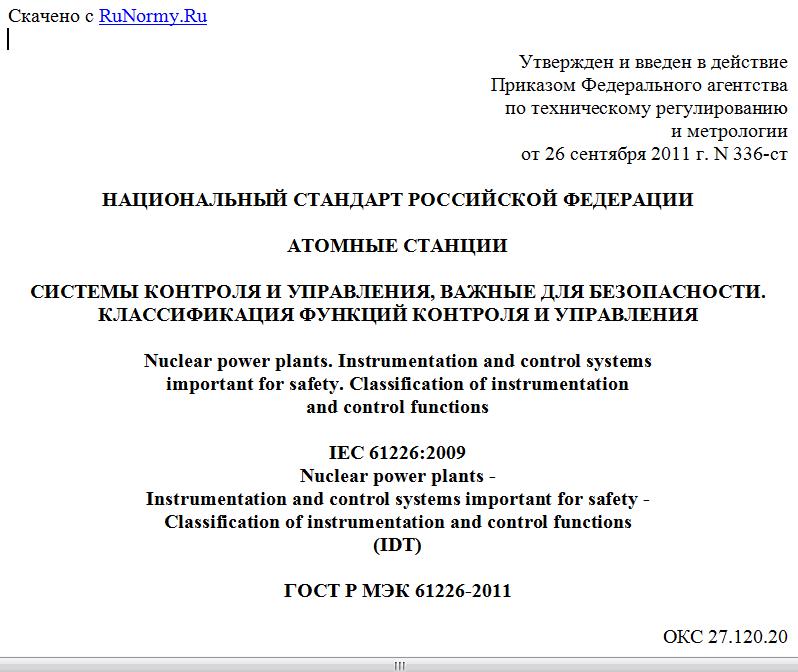

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 сентября 2011 г. N 336-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АТОМНЫЕ СТАНЦИИ
СИСТЕМЫ КОНТРОЛЯ И УПРАВЛЕНИЯ, ВАЖНЫЕ ДЛЯ БЕЗОПАСНОСТИ.
КЛАССИФИКАЦИЯ ФУНКЦИЙ КОНТРОЛЯ И УПРАВЛЕНИЯ
Nuclear power plants. Instrumentation and control systems
important for safety. Classification of instrumentation
and control functions
IEC 61226:2009
Nuclear power plants -
Instrumentation and control systems important for safety -
Classification of instrumentation and control functions
(IDT)
ГОСТ Р МЭК 61226-2011
ОКС 27.120.20
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и Автономной некоммерческой организацией "Измерительно-информационные технологии" (АНО "Изинтех") на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен Российской комиссией экспертов МЭК/ТК 45.
2. Внесен Техническим комитетом по стандартизации ТК 322 "Атомная техника".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2011 г. N 336-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61226:2009 "Атомные станции. Системы контроля и управления, важные для безопасности. Классификация функций контроля и управления" (IEC 61226:2009 "Nuclear power plants - Instrumentation and control systems important for safety - Classification of instrumentation and control functions").
Международный стандарт МЭК 61226:2009 был подготовлен в подкомитете 45А "Контроль и управление на ядерных объектах" Технического комитета 45 "Ядерное приборостроение".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
a) Технические положения, основные вопросы и структура стандарта
Настоящий стандарт соответствует требованию <1> Международного агентства по атомной энергии (МАГАТЭ) о классификации систем контроля и управления АС в зависимости от их важности для безопасности. При широком использовании компьютерных систем контроля и управления для систем контроля и управления атомных станций функции, важные для безопасности, распределены по нескольким системам или подсистемам. Таким образом, цели настоящего стандарта:
--------------------------------
<1> МАГАТЭ NS-R-1, требование 5.1.
- классификация функций контроля и управления, важных для безопасности, по категориям в зависимости от их вклада в предотвращение и ослабление постулированных исходных событий (ПИС) и разработка требований, которые соответствуют важности для безопасности каждой из категорий;
- введение требований для спецификации и проектирования соответствующего оборудования и систем контроля и управления, выполняющих классифицированные функции.
Согласно рекомендациям МАГАТЭ <2> методы классификации прежде всего основаны на детерминистском анализе безопасности, и там, где это необходимо, их следует дополнять вероятностными методами. Несколько возможных подходов к применению вероятностной оценки безопасности (ВАБ) при классификации описаны в техническом отчете МЭК 61838:
"Атомные станции. Контроль и управление, важные для безопасности. Применение вероятностной оценки безопасности при классификации функций".
--------------------------------
<2> NS-R-1, подраздел 5.2, содержит следующее требование: "Метод классификации важности для безопасности структуры, системы или компонента должен, в первую очередь, основываться на детерминистских методах, дополненных, где это необходимо, вероятностными методами и взвешенной технической оценкой, учитывающей факторы, такие как:
a) выполняемые функции безопасности;
b) последствия отказа выполнения функций безопасности;
c) вероятность того, что система контроля и управления должна будет выполнить функцию безопасности; период времени после постулированного исходного события, по прошествии которого должна сработать система контроля и управления.
Настоящая редакция стандарта позволяет частично принять во внимание количественную оценку.
b) Место настоящего стандарта в структуре стандарта серии ПК 45А
В МЭК 61513 имеется прямая ссылка на МЭК 61226, поэтому МЭК 61226 является документом второго уровня ПК 45А, посвященным категоризации функций и классификации систем.
Более подробная информация о структуре серии стандартов ПК 45А дана в подпункте d) настоящего введения.
c) Рекомендации и ограничения по применению настоящего стандарта
Корректная классификация функций направлена на привлечение необходимого внимания проектировщиков станций, разработчиков и изготовителей оборудования систем управления, операторов и контролирующих органов к техническим характеристикам, проектированию, аттестации, обеспечению качества, изготовлению, установке, обслуживанию и испытаниям систем, которые обеспечивают функции безопасности.
Настоящий стандарт устанавливает критерии и методы, применяемые для отнесения функций контроля и управления АС к трем категориям - A, B и C в зависимости от важности функции для безопасности, а также для отнесения функций, не имеющих непосредственной важности для безопасности, к категории "неклассифицированная". Настоящий стандарт описывает общие характерные требования для каждой категории и устанавливает основные технические требования по таким вопросам, как обеспечение качества, надежность, испытания и обслуживание.
Категория, которая присваивается функции, определяет общие и специальные технические требования. Общие требования для каждой функции основаны на обеспечении такого доверительного уровня, который гарантировал бы выполнение функции по запросу при требуемом уровне эксплуатационных характеристик и надежности. Это касается аспектов функционального назначения, надежности, эксплуатационных характеристик, стойкости к воздействию окружающей среды и обеспечения качества. Доверительный уровень для каждого из этих аспектов должен соответствовать важности функции для безопасности:
i) обеспечение функционального назначения достигается созданием полной и всесторонней спецификации требований и применением соответствующих стандартов и правил;
ii) обеспечение надежности достигается выбором соответствующих компонентов, структур и степеней резервирования и разнообразия в сочетании с физическим разделением и/или барьерами, электрической изоляцией и периодическими испытаниями во время эксплуатации;
iii) обеспечение эксплуатационных характеристик достигается созданием перечня требуемых характеристик, применением процедур обеспечения качества, верификацией и валидацией на стадии проектирования и производства, предэксплуатационными испытаниями отдельных и интегрированных систем и оборудования и их испытаниями во время эксплуатации;
iv) обеспечение стойкости к воздействию окружающей среды устанавливается программами аттестации оборудования для того, чтобы эксплуатационные характеристики оборудования не стали ниже требуемых вследствие эффектов старения и влияния окружающей среды, воздействующей на оборудование во время его работы;
v) обеспечение того, что аспекты функционального назначения, эксплуатационных характеристик, стойкости к воздействию окружающей среды и надежности были надлежащим образом приняты во внимание на каждом этапе, начиная от создания концепции и затем в процессе проектирования, изготовления, испытаний, установки, пусковых работ и кончая вводом в эксплуатацию, достигается проведением каждого этапа работ под контролем соответствующей программы обеспечения качества.
В настоящем стандарте термин "должен" обозначает требования, являющиеся обязательными для обеспечения соответствия с настоящим стандартом, термин "следует" обозначает требования, не являющиеся обязательными для обеспечения соответствия с настоящим стандартом и имеющие рекомендательный характер, а термин "может" подразумевает необязательные требования.
d) Описание структуры серии стандартов ПК 45А и взаимосвязь с другими документами МЭК и документацией других организаций (IAEA, ISO)
Документом высшего уровня серии стандартов ПК 45А является МЭК 61513. Этот стандарт предусматривает общие требования к системам контроля и управления, важным для безопасности АС, и он лежит в основе серии стандартов ПК 45А.
В МЭК 61513 имеются непосредственные ссылки на другие стандарты ПК 45А по общим вопросам, связанным с категоризацией функций и классификацией систем, оценкой соответствия, разделением систем, защитой от отказов по общей причине, аспектам программного обеспечения компьютерных систем, аспектам технического обеспечения компьютерных систем и проектированию залов управления. Те стандарты, на которые имеются непосредственные ссылки, рекомендуется использовать на этом втором уровне совместно с МЭК 61513 в качестве согласованной подборки документов.
На третьем уровне стандартов ПК 45А, на которые в МЭК 61513 нет непосредственных ссылок, находятся стандарты, связанные с конкретным оборудованием, техническими методами или конкретной деятельностью. Обычно эти документы, в которых по общим вопросам имеются ссылки на документы второго уровня, могут использоваться самостоятельно.
Четвертому уровню, продолжающему серию стандартов ПК 45А, соответствуют технические отчеты, которые не являются нормативными документами.
Для МЭК 61513 принята форма представления, аналогичная форме представления базовой публикации по безопасности МЭК 61508, с его структурой общего жизненного цикла безопасности и структурой жизненного цикла системы, и в нем дана интерпретация общих требований МЭК 61508-1, МЭК 61508-2 и МЭК 61508-4 для применения в ядерной области. Соответствие МЭК 61513 способствует достижению соответствия с требованиями МЭК 61508, интерпретированными для ядерной области. В этой связи МЭК 60880 и МЭК 62138 соответствуют МЭК 61508-3 в применении к ядерной области.
В МЭК 61513 есть ссылки на стандарты ИСО, а также на документ МАГАТЭ 50-C-QA (в настоящее время замененный документом МАГАТЭ GS-R-3) по вопросам, связанным с обеспечением качества.
В серии стандартов ПК 45А последовательно реализуются и подробно излагаются принципы и базовые аспекты безопасности, предусмотренные Правилами МАГАТЭ по безопасности атомных электростанций, а также серией документов МАГАТЭ по безопасности, в частности Требованиями NS-R-1 "Безопасность атомных электростанций: Проектирование" и Руководством по безопасности NS-G-1.3 "Системы контроля и управления, важные для безопасности атомных электростанций". Термины и определения, используемые в стандартах ПК 45А, согласуются с терминами и определениями, используемыми в МАГАТЭ.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ И НАЗНАЧЕНИЕ
