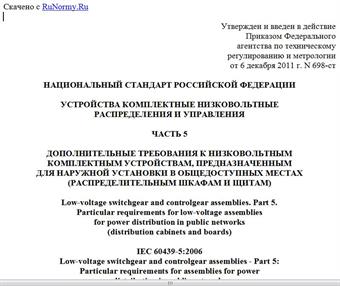

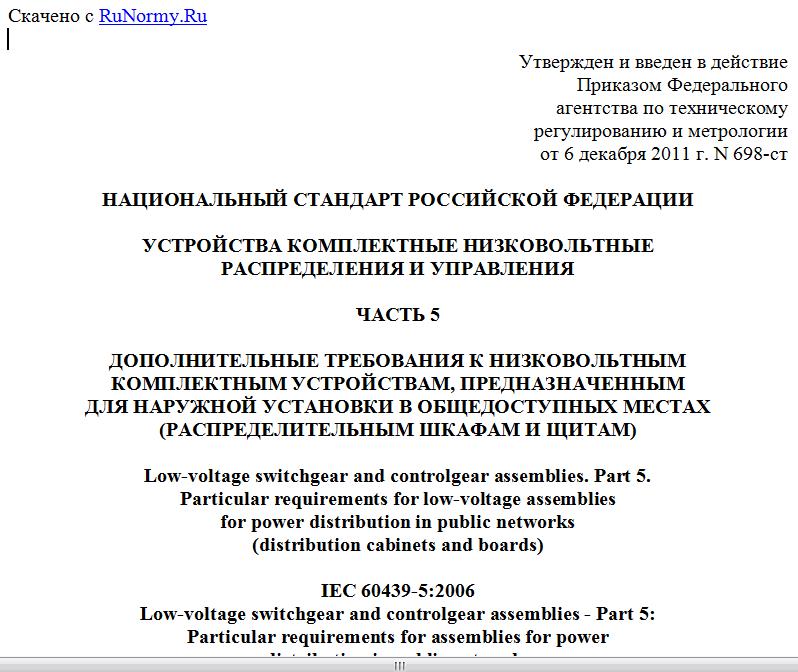

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 6 декабря 2011 г. N 698-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА КОМПЛЕКТНЫЕ НИЗКОВОЛЬТНЫЕ
РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ
ЧАСТЬ 5
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К НИЗКОВОЛЬТНЫМ
КОМПЛЕКТНЫМ УСТРОЙСТВАМ, ПРЕДНАЗНАЧЕННЫМ
ДЛЯ НАРУЖНОЙ УСТАНОВКИ В ОБЩЕДОСТУПНЫХ МЕСТАХ
(РАСПРЕДЕЛИТЕЛЬНЫМ ШКАФАМ И ЩИТАМ)
Low-voltage switchgear and controlgear assemblies. Part 5.
Particular requirements for low-voltage assemblies
for power distribution in public networks
(distribution cabinets and boards)
IEC 60439-5:2006
Low-voltage switchgear and controlgear assemblies - Part 5:
Particular requirements for assemblies for power
distribution in public networks
(MOD)
ГОСТ Р 51321.5-2011
(МЭК 60439-5:2006)
Группа Е71
ОКС 29.130.20;
29.240.99
ОКСТУ 3430
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "ВНИИэлектроаппарат" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 331 "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2011 г. N 698-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60439-5:2006 "Устройства комплектные низковольтные распределения и управления. Часть 5. Дополнительные требования к низковольтным комплектным устройствам, предназначенным для наружной установки в общедоступных местах" (IEC 60439-5:2006 "Low-voltage switchgear and controlgear assemblies - Part 5: Particular requirements for assemblies for power distribution in public networks").
При этом разделы 1 - 8 и Приложение А полностью идентичны, а Приложение ДА дополняет их с учетом потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации.
Приложение ДБ содержит сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте.
5. Взамен ГОСТ Р 51321.5-99 (МЭК 60439-5-98).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 60439-5:2006 "Устройства комплектные низковольтные распределения и управления. Часть 5. Дополнительные требования к низковольтным комплектным устройствам, предназначенным для установки в общедоступных местах (распределительным шкафам и щитам)".
Настоящий стандарт применяют совместно с ГОСТ Р 51321.1-2007 (МЭК 60439-1-2004) "Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний".
Разделы настоящего стандарта изменяют, дополняют или заменяют разделы ГОСТ Р 51321.1.
Если в настоящем стандарте нет соответствующего раздела или пункта, тогда действует без изменения раздел или пункт ГОСТ Р 51321.1. Дополнительные к приведенным в ГОСТ Р 51321.1 разделы, пункты, таблицы, рисунки пронумерованы, начиная со 101.
Настоящий стандарт может быть использован при оценке соответствия низковольтных комплектных устройств распределения и управления требованиям технических регламентов.
1. Общие положения
1.1. Область применения и назначения
Изложить в новой редакции:
Настоящий стандарт распространяется на распределительные щиты и распределительные шкафы подстанций для кабельного подсоединения (ЩРКП) и (ШРКП), предназначенные для распределения электроэнергии в сетях потребителей, и должны соответствовать всем требованиям ГОСТ Р 51321.1, если далее не указано иное, а также дополнительным требованиям, содержащимся в настоящем стандарте.
Настоящий стандарт формулирует дополнительные требования к ЩРКП и ШРКП в составе стационарных комплектных устройств, полностью испытанных (ПИ НКУ). Их применяют для распределения электроэнергии в трехфазных системах.
Настоящий стандарт не распространяется на открытые низковольтные комплектные устройства (НКУ).
Отдельные элементы, например плавкие предохранители и коммутационные устройства, соответствующие иным стандартам, должны соответствовать дополнительным требованиям настоящего стандарта.
Целью настоящего стандарта является формулирование терминов и определений и определение рабочих условий, требований к конструкции, технических характеристик и испытаний для ЩРКП и ШРКП. Для отдельных сетей потребителей могут потребоваться более высокие характеристики и уровни испытаний, например, сетей с соединениями треугольником.
Примечания
1. Если ШРКП имеют дополнительное оборудование (например, измерительные приборы), в результате чего значительно изменяется их основная функция, тогда могут также применяться другие стандарты по согласованию между изготовителем и потребителем (см. 7.6).
2. Там, где это не противоречит местным правилам и практике, ЩРКП и ШРКП в соответствии с настоящим стандартом могут использоваться не только в общедоступных местах.
ЩРКП предназначены для установки в местах, доступных только квалифицированному персоналу, однако некоторые исполнения для наружной установки могут оказаться доступными для широкого круга лиц.
ЩРКП подсоединяются к выводам распределительных трансформаторов со стороны низкого напряжения посредством соединительных шин, штанг и кабелей.
ШРКП предназначены для установки в местах, доступных как широкому кругу лиц, так и исключительно квалифицированному персоналу.
1.2. Нормативные ссылки
Раздел 1.2 ГОСТ Р 51321.1 дополнить следующими нормативными ссылками:
ГОСТ Р 12.4.026-2001. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 50339.0-2003 (МЭК 60269-1:1998). Предохранители плавкие низковольтные. Часть 1. Общие требования
ГОСТ Р 50462-2009 (МЭК 60446:2007). Базовые принципы и принципы безопасности для интерфейса "человек-машина", выполнение и идентификация. Идентификация проводников по цветам или цифровым обозначениям
ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004). Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний
ГОСТ Р МЭК 60238-99. Патроны резьбовые для ламп
ГОСТ 9012-59. Металлы. Метод измерения твердости по Бринеллю
ГОСТ 14254-96. Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 17516-72. Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 28207-89 (МЭК 68-2-11-81). Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ka: Соляной туман
ГОСТ 28216-89. Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство: влажное тепло, циклическое (12 + 12-часовой цикл).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
2. Термины и определения
