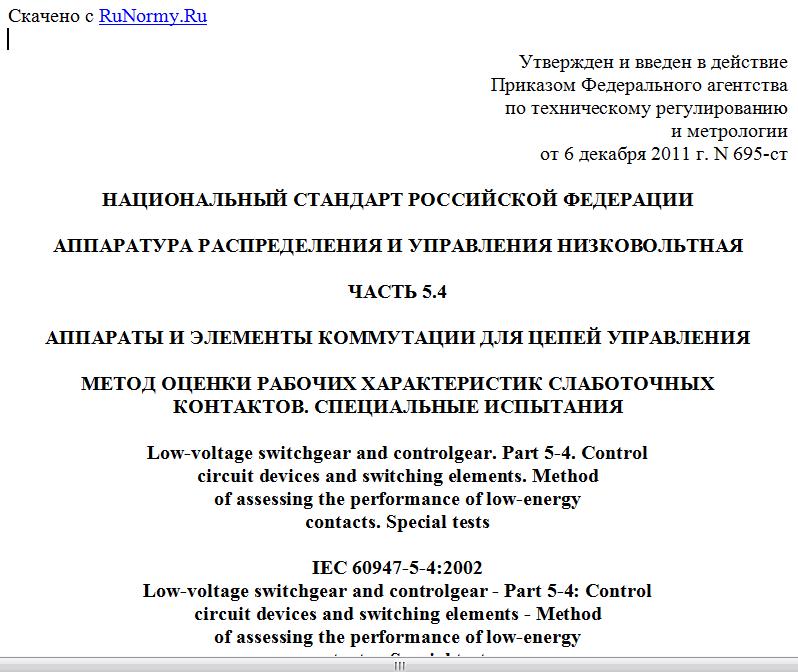

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 6 декабря 2011 г. N 695-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АППАРАТУРА РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ НИЗКОВОЛЬТНАЯ
ЧАСТЬ 5.4
АППАРАТЫ И ЭЛЕМЕНТЫ КОММУТАЦИИ ДЛЯ ЦЕПЕЙ УПРАВЛЕНИЯ
МЕТОД ОЦЕНКИ РАБОЧИХ ХАРАКТЕРИСТИК СЛАБОТОЧНЫХ
КОНТАКТОВ. СПЕЦИАЛЬНЫЕ ИСПЫТАНИЯ
Low-voltage switchgear and controlgear. Part 5-4. Control
circuit devices and switching elements. Method
of assessing the performance of low-energy
contacts. Special tests
IEC 60947-5-4:2002
Low-voltage switchgear and controlgear - Part 5-4: Control
circuit devices and switching elements - Method
of assessing the performance of low-energy
contacts - Special tests
(MOD)
ГОСТ Р 50030.5.4-2011
(МЭК 60947-5-4:2002)
Группа Е71
ОКС 29.120.40
ОКП 3420
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "ВНИИэлектроаппарат" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 331 "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2011 г. N 695-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60947-5-4:2002 "Аппаратура распределения и управления низковольтная. Часть 5-4. Аппараты и элементы коммутации для цепей управления. Метод оценки рабочих характеристик слаботочных контактов. Специальные испытания" (IEC 60947-5-4:2002 "Low-voltage switchgear and controlgear - Part 5-4: Control circuit devices and switching elements - Method of assessing the performance of low-energy contacts - Special tests").
При этом разделы 1 - 10 и Приложение А полностью идентичны, а Приложение ДА дополняет их с учетом потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации.
Приложение ДБ содержит сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 60947-5-4:2002 "Аппаратура распределения и управления низковольтная. Часть 5-4. Аппараты и элементы коммутации для цепей управления. Метод оценки рабочих характеристик слаботочных контактов. Специальные испытания".
В настоящем стандарте раздел "Нормативные ссылки" изложен в соответствии с ГОСТ Р 1.5-2004 и выделен курсивом. В тексте соответствующие ссылки выделены курсивом.
Сведения о ссылочных международных стандартах, не введенных в качестве национальных или при отсутствии соответствующих национальных стандартов, приведены в разделе "Библиография".
Разработка настоящего стандарта связана с тем, что включение в производственные процессы электронных систем и программируемых контроллеров вызывает необходимость применения элементов коммутации в низковольтных цепях управления и определения прогнозируемого поведения контактов путем использования точных методов испытаний при определенных заданных параметрах (например, коммутируемое напряжение и ток: 24 В, 1 мА; 5 В, 10 мА).
Настоящий стандарт может быть использован при оценке соответствия низковольтных комплектных устройств распределения и управления требованиям технических регламентов.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ И ЦЕЛЬ
Настоящий стандарт распространяется на разделяемые контакты, применяемые в области эксплуатации элементов коммутации для цепей управления.
Настоящий стандарт рассматривает две области номинальных напряжений:
a) от 10 до 24 В включительно для контактов, коммутирующих нагрузки и подверженных электрической эрозии, например, вводы программируемых контроллеров;
b) ниже 10 В (обычно 5 В) для контактов, коммутирующих цепи управления с незначительной электрической эрозией, например электронных цепей.
Настоящий стандарт не распространяется на контакты, применяемые в области контроля сверхнизких токов, например датчики или системы термопар.
Целью настоящего стандарта является представление метода оценки рабочих характеристик слаботочных контактов, располагающего:
- терминологией;
- общими принципами методов испытаний, позволяющими контролировать и регистрировать поведение контактов при каждом оперировании;
- функциональными основами для определения общего испытательного оборудования;
- предпочтительными испытательными параметрами;
- специальными условиями испытания контактов специального назначения (например, коммутация вводов программируемых контроллеров (далее - ПК));
- информацией, указываемой в протоколе испытаний;
- разъяснением и представлением результатов испытаний.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50030.1-2007 (МЭК 60947-1:2004) Аппаратура распределения и управления низковольтная. Часть 1. Общие требования
ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1:2003) Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления
ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 11478-88 (МЭК 68-1-88) Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. ОПРЕДЕЛЕНИЯ И ПЕРЕЧЕНЬ ПРИМЕНЯЕМЫХ
УСЛОВНЫХ ОБОЗНАЧЕНИЙ
3.1. Термины и определения
В настоящем стандарте используют следующие термины с соответствующими определениями.
В настоящем стандарте термин "период времени" ("time interval") для соответствия терминологии определяют как "число циклов оперирования" ("number of operating cycles").
3.1.1. Надежность (reliability): вероятность того, что объект может выполнять требуемую функцию в данных условиях в течение данного периода времени (, ).
Примечания
1. Обычно изначально подразумевается, что объект в состоянии выполнить требуемую функцию в начале временного периода.
2. Термин "надежность" также используют для обозначения работоспособности, характеризуемой этой вероятностью (МЭК 60050-191) [1].
[МЭК 60050-191] [1]
3.1.2. Надежность контакта (contact reliability): вероятность того, что контакт может выполнить требуемую функцию в данных условиях в течение данного числа циклов оперирования.
3.1.3. Отказ (failure): потеря объектом способности выполнять требуемую функцию.
Примечания
1. После отказа объект имеет неисправность.
2. Отказ - это событие в отличие от неисправности, которое является состоянием.
