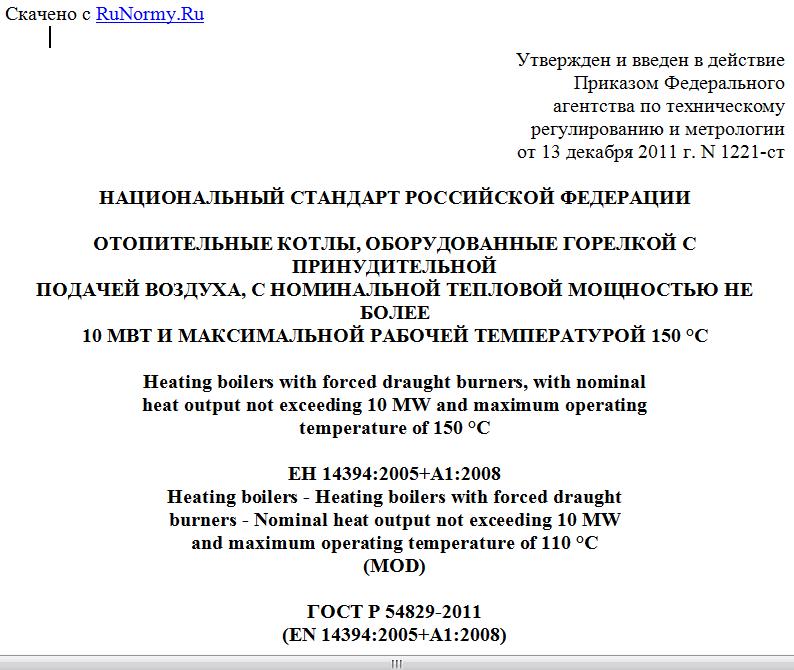

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОТОПИТЕЛЬНЫЕ КОТЛЫ, ОБОРУДОВАННЫЕ ГОРЕЛКОЙ С ПРИНУДИТЕЛЬНОЙ
ПОДАЧЕЙ ВОЗДУХА, С НОМИНАЛЬНОЙ ТЕПЛОВОЙ МОЩНОСТЬЮ НЕ БОЛЕЕ
10 МВТ И МАКСИМАЛЬНОЙ РАБОЧЕЙ ТЕМПЕРАТУРОЙ 150 °C
Heating boilers with forced draught burners, with nominal
heat output not exceeding 10 MW and maximum operating
temperature of 150 °C
ЕН 14394:2005+А1:2008
Heating boilers - Heating boilers with forced draught
burners - Nominal heat output not exceeding 10 MW
and maximum operating temperature of 110 °C
(MOD)
ГОСТ Р 54829-2011
(EN 14394:2005+A1:2008)
Группа Е21
ОКС 27.060.30
ОКП 49 3100
Дата введения
1 октября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ, а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ОАО "Научно-производственное объединение по исследованию и проектированию энергетического оборудования" (ОАО "НПО ЦКТИ") на основе русской версии европейского регионального стандарта, указанного в пункте 4.
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1221-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 14394:2005 + А1:2008 "Котлы отопительные. Отопительные котлы с горелками с принудительной тягой. Номинальная тепловая мощность не более 10 МВт и максимальная рабочая температура 110 °C" (EN 14394:2005 + A1:2008 "Heating boilers - Heating boilers with forced draught burners - Nominal heat output not exceeding 10 MW and maximum operating temperature of 110 °C).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (подраздел 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт устанавливает технические условия и методы расчетов и испытаний для проектирования, производства и безопасной эксплуатации с учетом рационального энергопотребления отопительных котлов, в том числе низкотемпературных котлов с горелками с принудительной подачей воздуха, с номинальной тепловой мощностью до 10 МВт и рабочей температурой 150 °C.
Котлы предназначены для систем центрального отопления. Теплоносителем является вода. Максимально допустимое рабочее давление - до 10 бар.
1. Область применения
В настоящем стандарте подробно излагаются технические условия и методы проведения расчетов и испытаний для проектирования, производства и безопасной эксплуатации с учетом рационального энергопотребления стандартных и низкотемпературных котлов. Под котлами понимаются корпуса котлов, изготовленных из стали и чугуна, которые оборудуются отдельно поставляемыми горелками с принудительной подачей воздуха, соответствующими требованиям стандартов на горелки (автоматические горелки с принудительной подачей воздуха для газообразного топлива - по ГОСТ 21204, распылительные мазутные горелки - по ГОСТ 27824), с номинальной тепловой мощностью до 10 МВт. Они эксплуатируются либо с отрицательным давлением (котлы с естественной тягой), либо с положительным давлением (котлы с наддувом) в топочной камере согласно инструкции завода-изготовителя.
В настоящем стандарте излагаются технические условия на котлы с номинальными рабочими температурами в диапазоне от 95 °C до 150 °C. При этом учитываются два аспекта.
Котлы, в которых температура срабатывания предохранительного ограничителя температуры не превышает 115 °C, должны соответствовать Правилам устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 338 K (115 °C) [4], ГОСТ 30735 и ГОСТ 21563.
Котлы, в которых температура срабатывания предохранительного ограничителя температуры превышает 115 °C, должны соответствовать ПБ 03-576-03 [2], ГОСТ 30735 и ГОСТ 21563.
Котлы, рассматриваемые в рамках настоящего стандарта, предназначены для использования в системах центрального отопления, в которых теплоносителем является вода, максимально допустимая рабочая температура достигает 150 °C, максимальная температура предохранительного ограничителя температуры составляет 120 °C и максимально допустимое рабочее давление - 90 бар.
Настоящий стандарт не распространяется на газовые котлы с атмосферными горелками, котлы, работающие на твердом топливе, конденсационные котлы, работающие на газе и мазуте, а также котлы с горелками испарительного типа. Технические условия на такие котлы рассматриваются отдельно.
Котлы центрального отопления, работающие на газе, оборудованные горелкой с принудительной подачей воздуха, с номинальной тепловой мощностью не более 4000 кВт, должны соответствовать ГОСТ 30735.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 21204-97 Горелки газовые промышленные. Общие технические требования
ГОСТ 21563-93 Котлы водогрейные. Основные параметры и технические требования
ГОСТ 27824-2000 Горелки промышленные на жидком топливе. Общие технические требования
ГОСТ 30735-2001 Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальной сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Максимально допустимое давление: максимальное давление, на которое рассчитано оборудование, в соответствии с указаниями завода-изготовителя.
3.2. Пробное давление: давление, воздействию которого все котлы и их детали подвергаются на стадии производства на заводе-изготовителе или при наладке установщиком.
3.3. Типовое испытательное давление: давление, которому подвергаются опытные образцы отопительных котлов и относящиеся к ним детали перед пуском в серийное производство на заводе-изготовителе.
3.4. Максимально/минимально допустимая температура: максимальная/минимальная температура, на которую рассчитано оборудование, в соответствии с указаниями завода-изготовителя.
3.5. Рабочая температура: максимально допустимая температура, при которой котел может работать в нормальных условиях эксплуатации при максимальной установке регулятора температуры воды.
3.6. Тепловая мощность (диапазон тепловой мощности): количество теплоты, передаваемое воде за единицу времени.
3.7. Диапазон тепловой мощности: интервал мощностей ниже указанной заводом-изготовителем номинальной тепловой мощности, в пределах которого котел отвечает требованиям настоящего стандарта и в пределах которого он может использоваться.
3.8. Номинальная тепловая мощность: Длительная выходная мощность, которая указывается заводом-изготовителем согласно требованиям настоящего стандарта.
Примечание. Это максимальное полезное количество теплоты, передаваемой теплоносителю за 1 ч.
3.9. Подводимая теплота: количество теплоты в единицу времени, которое выделяется в топке отопительного котла при сгорании топлива, исходя из его низшей теплоты сгорания.
3.10. Коэффициент полезного действия котла : отношение номинальной мощности к подводимой теплоте , которая передается топливом; .
3.11. Разрежение за котлом: перепад давления между статическим давлением воздуха на месте установки оборудования и статическим давлением уходящих газов, измеренным в сечении патрубка уходящих газов, который необходим для надлежащей работы котла при номинальной мощности.
3.12. Аэродинамическое сопротивление газового тракта: перепад давления между топочной камерой и выходной частью котла.
3.13. Герметичность газового тракта: герметичность тракта сгорания, через который проходят отработанные газы.
3.14. Температура уходящих газов: температура, измеряемая в выпускном патрубке котла.
3.15. Потеря тепла с уходящими газами: количество тепла за единицу времени, которое после выхода топочного газа из котла остается неиспользованным.
3.16. Газовоздушный тракт: узел, состоящий из топочной камеры, теплообменника и тракта отвода продуктов сгорания до выпускной трубы.
3.17. Потери в горячем резерве: количество теплоты, необходимое для поддержания температуры в котле на заданном уровне, когда производимая им теплота не используется.
Примечание. Обозначается с учетом того, что подводимая теплота обозначается .
