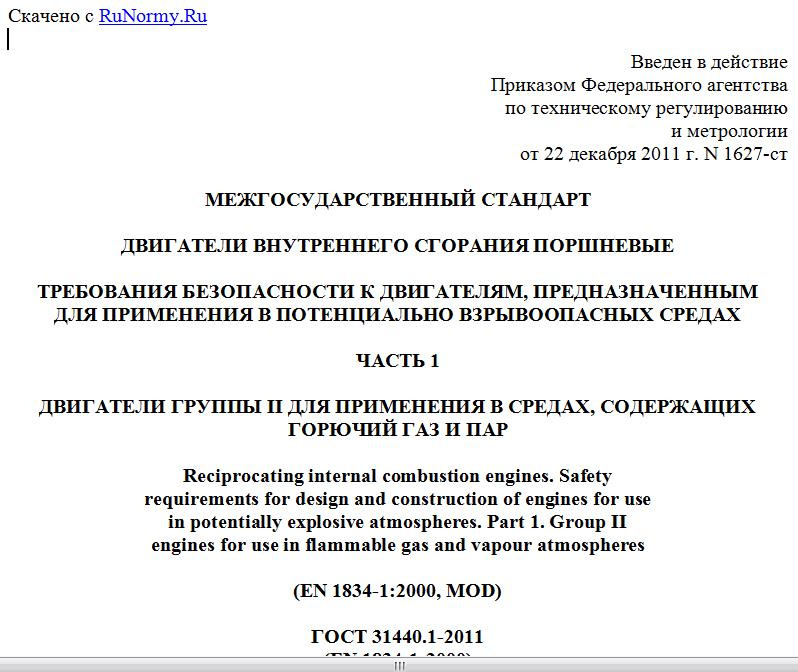

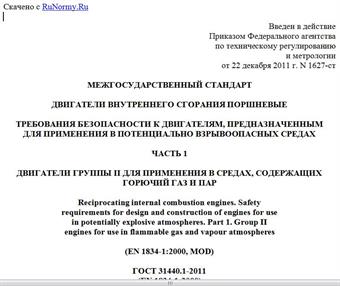

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 22 декабря 2011 г. N 1627-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ ПОРШНЕВЫЕ
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ К ДВИГАТЕЛЯМ, ПРЕДНАЗНАЧЕННЫМ
ДЛЯ ПРИМЕНЕНИЯ В ПОТЕНЦИАЛЬНО ВЗРЫВООПАСНЫХ СРЕДАХ
ЧАСТЬ 1
ДВИГАТЕЛИ ГРУППЫ II ДЛЯ ПРИМЕНЕНИЯ В СРЕДАХ, СОДЕРЖАЩИХ
ГОРЮЧИЙ ГАЗ И ПАР
Reciprocating internal combustion engines. Safety
requirements for design and construction of engines for use
in potentially explosive atmospheres. Part 1. Group II
engines for use in flammable gas and vapour atmospheres
(EN 1834-1:2000, MOD)
ГОСТ 31440.1-2011
(EN 1834-1:2000)
МКС 13.230,
27.020
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1627-ст межгосударственный стандарт ГОСТ 31440.1-2011 (EN 1834-1:2000) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5 Настоящий стандарт модифицирован по отношению к региональному стандарту EN 1834-1:2000 Reciprocating internal combustion engines - Safety requirements for design and construction of engines for use in potentially explosive atmospheres - Part 1: Group II engines for use in flammable gas and vapour atmospheres (Двигатели внутреннего сгорания поршневые. Требования безопасности к разработке и изготовлению двигателей, предназначенных для применения в потенциально взрывоопасных средах. Часть 1. Двигатели Группы II для применения в средах, содержащих горючий газ и пар) путем изменения содержания отдельных структурных элементов и дополнений, внесенных непосредственно в текст стандарта и выделенных курсивом, объяснение которых приведено во введении к настоящему стандарту.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р ЕН 1834-1-2010
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты"
Введение
Настоящий стандарт модифицирован по отношению к региональному стандарту EN 1834-1:2000 "Двигатели внутреннего сгорания поршневые. Требования безопасности к разработке и изготовлению двигателей, предназначенных для применения в потенциально взрывоопасных средах. Часть 1. Двигатели Группы II для применения в средах, содержащих горючий газ и пар".
Европейский региональный стандарт EN 1834-1:2000, на основе которого разработан настоящий стандарт, был подготовлен в качестве гармонизированного стандарта с Директивами 94/9 ЕС и 98/37/ЕС и связанными с ними положениями Европейской ассоциации свободной торговли (EFTA).
Настоящий межгосударственный стандарт полностью повторяет нумерацию и наименования пунктов регионального стандарта EN 1834-1:2000.
Настоящий стандарт относится к стандарту типа C согласно определению ГОСТ ИСО/ТО 12100-1-2001 и ГОСТ ИСО/ТО 12100-2-2002.
Настоящий межгосударственный стандарт имеет следующие отличия от примененного регионального стандарта EN 1834-1:2000:
- в соответствии с требованиями ГОСТ 1.5-2001 в связи с невведением ISO 1813:1998, ISO 9563:1990, ISO 2710-1:2000, ISO 2710-2:1999, ISO 7967-1:2005, ISO 7967-2:1987, ISO 7967-3:1987, ISO 7967-4:2005, ISO 7967-8:2005, ISO 9563:1990, EN 60243-1:1998 (IEC 60243-1:1998) в качестве межгосударственных стандартов, эти документы перенесены из раздела нормативных ссылок в структурный элемент "Библиография", добавленный в стандарт. Общие требования безопасности для всех поршневых двигателей внутреннего сгорания в региональном стандарте EN 1834-1:2000 определены EN 1679-1:1998.
Ссылка на ISO 3046-3:2006 в части требований к измерительной аппаратуре, используемой во время испытания, заменена на ГОСТ 10448. Другие нормативные ссылки на региональные стандарты заменены соответственно на эквивалентные межгосударственные стандарты.
Настоящий межгосударственный стандарт дополнен ссылкой на ГОСТ 29076-91 (ИСО 6826-82) по требованиям к пожарной безопасности и на ГОСТ 11928-83 по требованиям к системам аварийно-предупредительной сигнализации и защиты;
- в соответствии с требованиями ГОСТ 31610.0-2012/IEC 60079-0:2004, ГОСТ 31438.1-2011 (EN 1127-1:2007) и ГОСТ 31441.1-2011 (EN 13463-1:2001) категории 2G и 3G оборудования Группы II в разделах 1 и 8, пунктах 5.1, 5.4, 5.8.1, 5.12, 5.13.1, 5.14, 5.15.1, 6.6 и в приложении C заменены соответственно на уровни взрывозащиты Gb и Gc оборудования Группы II;
- исключено справочное приложение ZA, информирующее о соответствии разделов регионального стандарта EN 1834-1:2000 европейским Директивам, что не является предметом межгосударственной стандартизации.
Требования настоящего стандарта предназначены для использования конструкторами, изготовителями, поставщиками и импортерами поршневых двигателей внутреннего сгорания.
Настоящий стандарт устанавливает также требования к информации, которую изготовитель должен предоставлять потребителю поршневых двигателей внутреннего сгорания.
1. Область применения
Настоящий стандарт устанавливает требования безопасности и/или меры по обеспечению безопасности для устранения опасностей и снижения рисков, связанных с применением поршневых двигателей внутреннего сгорания с воспламенением от сжатия (далее - двигатели) Группы II, с уровнями взрывозащиты Gb и Gc, предназначенных для применения в потенциально взрывоопасных средах, содержащих горючий газ и пар.
Настоящий стандарт не распространяется на двигатели с искровой системой зажигания.
Настоящий стандарт не распространяется на двигатели, предназначенные для применения в средах горючего газа и пара, содержащих сероуглерод (CS2).
Настоящий стандарт не распространяется на двигатели, применяемые в помещениях для обработки, изготовления или хранения взрывчатых веществ.
Требования безопасности к двигателям, предназначенным для применения в потенциально взрывоопасных средах в подземных выработках, установлены в ГОСТ 31440.2.
Требования безопасности к двигателям, предназначенным для применения в потенциально взрывоопасных средах, содержащих горючую пыль, установлены в ГОСТ 31440.3.
Требования для поршневых двигателей внутреннего сгорания к пожарной безопасности - в ГОСТ 29076, требования к системам аварийно-предупредительной сигнализации и защиты - в ГОСТ 11928. <*>
--------------------------------
<*> В Российской Федерации общие требования безопасности для двигателей установлены в ГОСТ Р 50761-95 "Дизели судовые, тепловозные и промышленные. Общие требования безопасности".
Перечень характерных опасностей в среде, которая может стать взрывоопасной, приведен в разделе 4. Дополнительно двигатели должны отвечать требованиям ГОСТ ИСО/ТО 12100-1 и ГОСТ ИСО/ТО 12100-2 в части опасностей, которые не учтены в настоящем стандарте.
В настоящем стандарте установлены методы необходимых испытаний двигателей и их вспомогательных устройств для проверки безопасности в соответствии с этим перечнем.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты.
ГОСТ ЕН 1050-2002 <**> Безопасность машин. Принципы оценки и определения риска
--------------------------------
<**> В Российской Федерации действует ГОСТ Р 51344-99 "Безопасность машин. Принципы оценки и определения риска".
ГОСТ 10448-80 Дизели судовые, тепловозные и промышленные. Приемка. Методы испытаний
ГОСТ 29076-91 (ИСО 6826-82) Дизели судовые, тепловозные и промышленные. Требования к пожарной безопасности
ГОСТ 30852.10-2002 (МЭК 60079-11:1999) <*> Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь "i"
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006) "Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь "i".
ГОСТ 30852.14-2002 (МЭК 60079-15:1999) <**> Электрооборудование взрывозащищенное. Часть 15. Защита вида "n"
