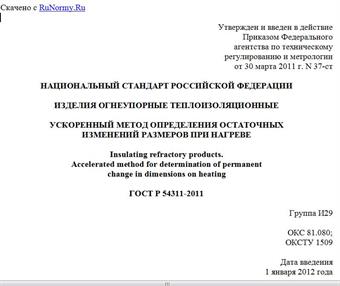

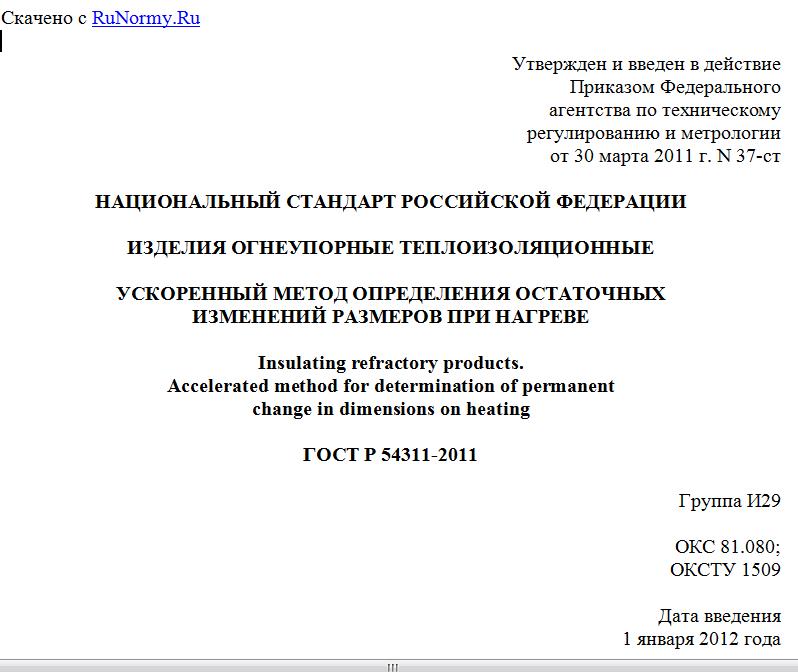

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 марта 2011 г. N 37-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ
УСКОРЕННЫЙ МЕТОД ОПРЕДЕЛЕНИЯ ОСТАТОЧНЫХ
ИЗМЕНЕНИЙ РАЗМЕРОВ ПРИ НАГРЕВЕ
Insulating refractory products.
Accelerated method for determination of permanent
change in dimensions on heating
ГОСТ Р 54311-2011
Группа И29
ОКС 81.080;
ОКСТУ 1509
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ООО "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры").
2. Внесен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 марта 2011 г. N 37-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает ускоренный метод определения остаточных изменений размеров теплоизоляционных обожженных огнеупорных изделий при нагреве до заданной температуры испытания и двухчасовой выдержке при этой температуре.
Метод определения остаточных изменений размеров при двенадцатичасовой выдержке при температуре испытания изложен в ГОСТ Р ИСО 2477.
Стандарт не распространяется на волокнистые теплоизоляционные огнеупорные изделия.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.1.019-2009. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р ИСО 2477-2011. Изделия огнеупорные теплоизоляционные. Определение остаточных изменений размеров при нагреве
ГОСТ 12.2.007.9-93 (МЭК 519-1-84). Безопасность электротермического оборудования. Часть 1. Общие требования
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 8179-98 (ИСО 5022-79). Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 24468-80 (ИСО 5016-86). Изделия огнеупорные. Метод определения кажущейся плотности и общей пористости теплоизоляционных изделий.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Теплоизоляционное огнеупорное изделие: огнеупорное изделие с общей пористостью не менее 45% (определяемой по ГОСТ 24468), предназначенное для использования в качестве теплоизоляции.
3.2.
---------------------------------------------------------------------------¬
¦ Волокнистое теплоизоляционное огнеупорное изделие: теплоизоляционное ¦
¦огнеупорное изделие на основе волокнистого огнеупорного материала. ¦
¦ [ГОСТ Р 52918-2008, статья 16] ¦
L---------------------------------------------------------------------------
3.3. Остаточное изменение размеров огнеупорного изделия при нагреве: увеличение (рост) или уменьшение (усадка) линейного размера образца обожженного огнеупорного изделия, нагретого до определенной температуры в течение установленного времени и охлажденного до температуры окружающей среды, выраженное в процентах.
4. Сущность метода
Метод заключается в определении относительного изменения расстояния между двумя противоположными гранями образца, имеющего форму прямоугольной призмы, до и после нагрева по заданному режиму.
5. Средства измерений и аппаратура
При испытании по настоящему стандарту используют следующие средства измерений и аппаратуру:
- электрическая печь, обеспечивающая нагрев образцов в атмосфере воздуха до заданной температуры со скоростью, указанной в разделе 8. Перепад температуры в пределах рабочей зоны в период выдержки не должен превышать 20 °C;
- сушильный шкаф, обеспечивающий температуру не ниже 110 °C;
- устройства для измерения температуры:
1) термопара с пределом измерений, соответствующим температуре испытания;
2) вторичный измерительный прибор с погрешностью измерения в пределах +/- 0,5% или более точный;
3) пирометр любого типа с погрешностью измерения в пределах +/- 1%;
- штангенциркуль по ГОСТ 166.
6. Требования безопасности
6.1. Требования безопасности к электропечи, применяемой для испытания, должны соответствовать ГОСТ 12.2.007.9.
6.2. Эксплуатация электроустановок и электроприборов должна осуществляться в соответствии с ГОСТ Р 12.1.019 и правилами технической эксплуатации и техники безопасности электроустановок потребителей.
6.3. Помещение для проведения испытания должно быть оборудовано вентиляцией в соответствии с ГОСТ 12.4.021.
6.4. При проведении испытания должны применяться индивидуальные средства защиты: спецодежда, хлопчатобумажные перчатки и т.д.
7. Образцы для испытания
7.1. Отбор образцов
Число изделий (образцов) - в соответствии с ГОСТ 8179, нормативным документом на продукцию или по согласованию сторон.
7.2. Подготовка образцов
Образцы для испытания изготовляют в форме прямоугольной призмы со стороной основания от 30 до 50 мм и высотой L от 80 до 100 мм.
Образец вырезают или отсекают от одного из углов изделия.
Из изделия, имеющего форму тела вращения, образец вырезают из средней части по направлению оси вращения.
На образцах не должно быть видимых дефектов и неровностей поверхности. После подшлифовывания граней образцы тщательно очищают от пыли и выкрашивающихся зерен.
Основания образцов должны быть параллельными. Максимально допустимое расхождение линейных размеров, измеренных по 8.2, не должно превышать 0,5 мм.
На каждый образец для его идентификации наносят условный знак способом, обеспечивающим сохранность знака после нагрева.
От каждого изделия испытывают один образец.
8. Проведение испытания
8.1. Сушка образцов
Образцы сушат в сушильном шкафу не менее 1 ч при температуре не ниже 110 °C.
8.2. Измерение образцов до нагрева
Выполняют два измерения расстояния L (рисунок 1) штангенциркулем с погрешностью до 0,1 мм параллельно средним линиям (AB и ) двух взаимно перпендикулярных граней. Измерения выполняют ориентировочно на расстоянии 10 мм от ребра соответствующей грани. Места для измерения помечают огнеупорной краской.
Рисунок 1. Места измерений длины образца до и после нагрева
8.3. Установка образцов в печь
Подготовленные образцы помещают в печь в один ряд по высоте так, чтобы они не касались друг друга. Рекомендуется устанавливать образцы на подставку из такого же материала, как испытуемые образцы. Допускается ставить образцы непосредственно на под печи.
8.4. Измерение температуры
