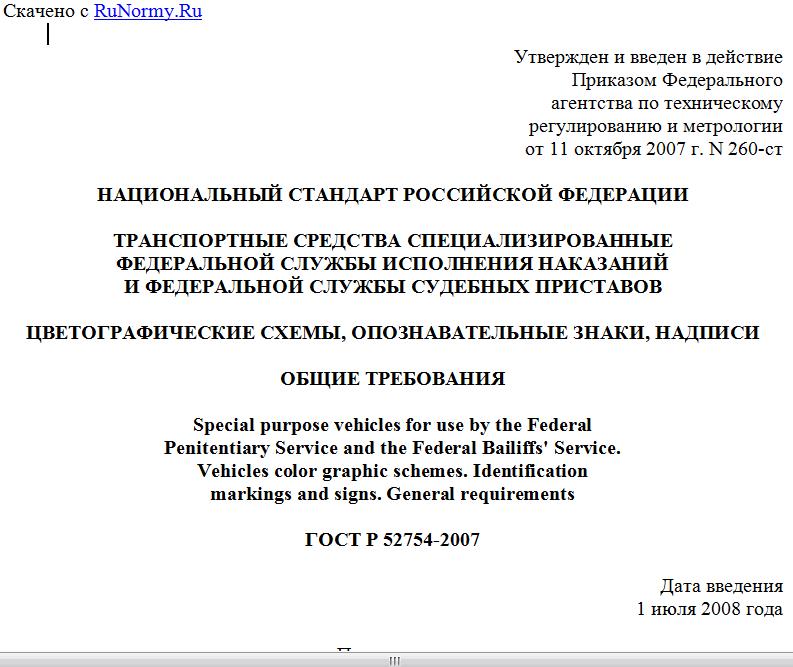

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 11 октября 2007 г. N 260-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРАНСПОРТНЫЕ СРЕДСТВА СПЕЦИАЛИЗИРОВАННЫЕ
ФЕДЕРАЛЬНОЙ СЛУЖБЫ ИСПОЛНЕНИЯ НАКАЗАНИЙ
И ФЕДЕРАЛЬНОЙ СЛУЖБЫ СУДЕБНЫХ ПРИСТАВОВ
ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ, ОПОЗНАВАТЕЛЬНЫЕ ЗНАКИ, НАДПИСИ
ОБЩИЕ ТРЕБОВАНИЯ
Special purpose vehicles for use by the Federal
Penitentiary Service and the Federal Bailiffs' Service.
Vehicles color graphic schemes. Identification
markings and signs. General requirements
ГОСТ Р 52754-2007
Дата введения
1 июля 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом N 184-ФЗ "О техническом регулировании" от 27 декабря 2002 г., а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Управление механизации и автотранспорта" Федеральной службы исполнения наказаний России (ФГУ УМиАТ ФСИН России).
2. Внесен Техническим комитетом по стандартизации ТК 278 "Безопасность дорожного движения".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2007 г. N 260-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на транспортные средства категорий M1, M2 и M3 по ГОСТ Р 52051, специально сконструированные, изготовленные, предназначенные и принадлежащие Федеральной службе исполнения наказаний (ФСИН России) и Федеральной службе судебных приставов (ФССП России) (далее - специализированные ТС).
Стандарт не распространяется на ТС, требования к которым установлены в ГОСТ Р 50574.
Стандарт устанавливает требования к цветографическим схемам, содержанию надписей и графической информации, наносимым на наружные поверхности специализированных ТС, и способам их нанесения.
Требования стандарта направлены на улучшение опознаваемости и идентификации специализированных ТС в транспортном потоке для обеспечения безопасности перевозки пассажиров, а также на унификацию их графического и цветового оформления.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 41.104-2002 (Правила ЕЭК ООН N 104) Единообразные предписания, касающиеся сертификации светоотражающей маркировки для транспортных средств большой длины и грузоподъемности
ГОСТ Р 50574-2002 Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования
ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения
ГОСТ 9.032-72 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. Декоративные полосы: полосы контрастного цвета по отношению к основному цвету специализированного ТС, нанесенные на его наружные поверхности и являющиеся отличительным признаком, который обеспечивает быстрое зрительное восприятие специализированного ТС и выделение его из общего транспортного потока.
3.2. Надписи и опознавательные знаки: надписи и элементы графики, содержащие информацию о принадлежности специализированного ТС.
3.3. Основной цвет цветографической схемы: цвет покрытия, занимающий наибольшую площадь наружной поверхности специализированного ТС.
3.4. Цветографическая схема: композиционная взаимосвязь основного цвета, декоративных полос, надписей и опознавательных знаков, нанесенных на наружные поверхности специализированных ТС.
3.5. Световозвращение: отражение светового потока, возвращающееся в направлении, близком направлению излучения.
-1
3.6. Коэффициент силы света R, кд х лк : результат деления
интенсивности свечения отражающей поверхности в направлении наблюдения на
освещенность световозвращающего устройства при данных углах освещения,
отражения и вращения [1].
-2 -1
3.7. Коэффициент световозвращения R', кд х м х лк : результат
деления коэффициента силы света R на площадь световозвращающей поверхности
A:R' = R/A [1].
3.8. Коэффициент яркости бета (проценты или десятичная дробь): соотношение между яркостью тела и яркостью идеального рассеивателя при одинаковых условиях освещенности и наблюдения [1].
Примечание - Термины 3.6 - 3.8 соответствуют терминологии Международной комиссии по освещению - MKO (CIE).
4. Общие технические требования
4.1. Требования к цветографическим схемам
4.1.1. Цветографические схемы специализированных ТС должны соответствовать рисункам А.1 - А.6 (приложение А - не приводится) и состоять из следующих элементов:
- основного цвета наружных поверхностей;
- декоративных полос;
- информационных надписей;
- опознавательных знаков.
Примечание - Специализированные ТС в приложении А изображены условно.
4.1.2. Композиции цветографических схем на правой и левой сторонах специализированных ТС должны быть симметричны относительно центральной плоскости симметрии специализированных ТС.
4.1.3. Рама и детали ходовой части, передний и задний буферы безопасности, подножки кабин, диски колес, элементы дополнительного оборудования кузова, такие как кронштейны и корпусы зеркал заднего вида, противотуманных фар, фонарей и прожекторов могут иметь покрытие, выполненное предприятием - изготовителем специализированного ТС, либо предприятием - изготовителем шасси, либо предприятием - изготовителем этих изделий.
Примечание - Допускается не наносить покрытия, образующие цветографическую схему, на детали, имеющие гальваническое покрытие, а также изготовленные из алюминиевых и медных сплавов или неметаллических материалов (резины, стекла, пластмассы, брезента), за исключением деталей, выполненных из дерева или стеклопластика.
4.2. Основные цвета и цвета декоративных полос
4.2.1. Цвета покрытий наружных поверхностей специализированных ТС по "Картотеке образцов цвета лакокрасочных материалов" [2] (далее - "Картотека цветов") должны соответствовать таблице 1.
Таблица 1
ЦВЕТА ПОКРЫТИЙ НАРУЖНЫХ ПОВЕРХНОСТЕЙ СПЕЦИАЛИЗИРОВАННЫХ ТС
--------------------------------T--------------------------------¬
¦ Основные цвета ¦ Цвета декоративных полос ¦
+------------T------------------+-------------T------------------+
¦Наименование¦ Номер по ¦Наименование ¦ Номер по ¦
¦ цвета ¦"Картотеке цветов"¦ цвета ¦"Картотеке цветов"¦
+------------+------------------+-------------+------------------+
¦Белый ¦RAL - 9003 ¦Зеленый ¦RAL - 6017 ¦
¦ ¦RAL - 9010 ¦ ¦RAL - 6018 ¦
¦ ¦RAL - 9016 ¦ ¦ ¦
L------------+------------------+-------------+-------------------
Специализированные транспортные средства зарубежного изготовления могут иметь окраску предприятия - изготовителя ТС, отличающуюся по основному цвету от указанной в таблице 1. В этом случае на наружные поверхности следует нанести полосы, соответствующие рисунку А.7 (приложение А), на которых поля С должны иметь основной цвет, а поле D - цвет декоративной полосы и информационной надписи. Колориметрические характеристики покрытия наружных поверхностей специализированных ТС приведены в Приложении Б.
4.2.2. Цветовые сочетания основных покрытий наружных поверхностей декоративных полос и специализированных ТС могут быть любыми из приведенных в
