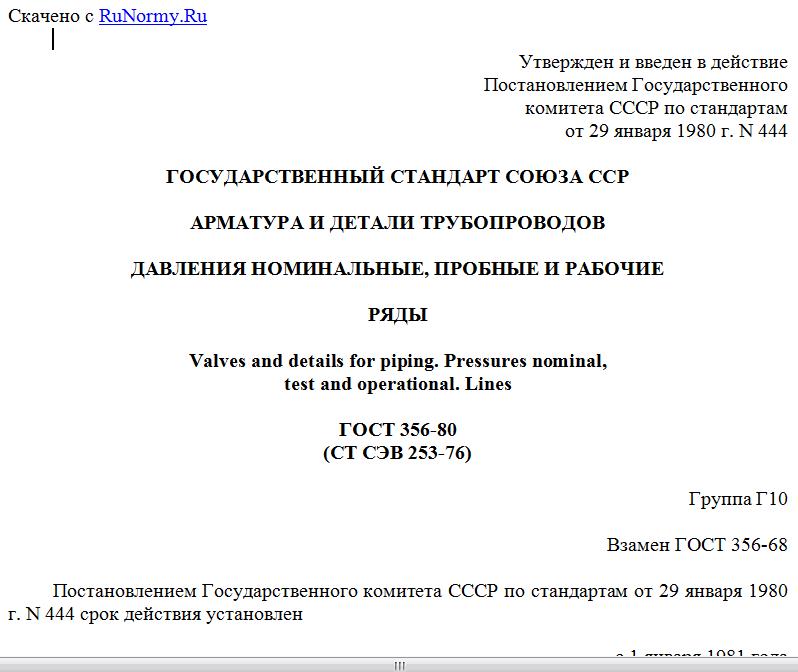

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 29 января 1980 г. N 444
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АРМАТУРА И ДЕТАЛИ ТРУБОПРОВОДОВ
ДАВЛЕНИЯ НОМИНАЛЬНЫЕ, ПРОБНЫЕ И РАБОЧИЕ
РЯДЫ
Valves and details for piping. Pressures nominal,
test and operational. Lines
ГОСТ 356-80
(СТ СЭВ 253-76)
Группа Г10
Взамен ГОСТ 356-68
Постановлением Государственного комитета СССР по стандартам от 29 января 1980 г. N 444 срок действия установлен
с 1 января 1981 года
до 1 января 1991 года
Разработан Министерством энергетического машиностроения.
Исполнители: Б.В. Зверьков, канд. техн. наук (руководитель темы); Н.М. Марков, д-р техн. наук; М.Н. Кац, канд. техн. наук; Г.Н. Смирнов; Б.И. Динабург.
Внесен Министерством энергетического машиностроения.
Зам. министра В.П. Лобанов.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29 января 1980 г. N 444.
1. Настоящий стандарт распространяется на арматуру и детали трубопроводов (тройники, колена, отводы, переходы, фланцы и др.) и устанавливает ряды номинальных, пробных и рабочих давлений.
Стандарт не распространяется на трубопроводы в собранном виде, арматуру и детали трубопроводов, на которые распространяются "Правила устройства и безопасной эксплуатации оборудования атомных электростанций, опытных и исследовательских ядерных реакторов и установок", а также на объемные гидроприводы, пневмоприводы и смазочные системы.
Абзац исключен с 1 января 2011 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 30.11.2010 N 776-ст.
2. Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20 °C), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20 °C).
3. Под пробным давлением следует понимать избыточное давление, при котором должно проводиться гидравлическое испытание арматуры и деталей трубопровода на прочность и плотность водой при температуре не менее 278 К (5 °C) и не более 343 К (70 °C), если в нормативно-технической документации не указано конкретное значение этой температуры. Предельное отклонение значения пробного давления не должно превышать +/- 5%.
4. Под рабочим давлением следует понимать наибольшее избыточное давление, при котором обеспечивается заданный режим эксплуатации арматуры и деталей трубопровода.
5. Значения номинальных давлений арматуры и деталей трубопровода должны соответствовать следующему ряду: 0,10 (1,0); 0,16 (1,6); 0,25 (2,5); 0,40 (4,0); 0,63 (6,3); 1,00 (10); 1,60 (16); 2,50 (25); 4,00 (40); 6,30 (63); 10,00 (100); 12,50 (125); 16,00 (160); 20,00 (200); 25,00 (250); 32,00 (320); 40,00 (400); 50,00 (500); 63,00 (630); 80,00 (800); 100,00 (1000); 160,00 (1600); 250,00 (2500) МПа (кгс/см2).
Для арматуры и деталей трубопровода, производство которых освоено до введения в действие настоящего стандарта, допускаются номинальные давления 0,6 (6); 6,4 (64) и 8,0 (80) МПа (кгс/см2).
6. Значения номинального, пробного и рабочего давлений указаны в табл. 2 - 13.
В табл. 2 - 13 рабочие давления, относящиеся к температурам, при которых имеет место ползучесть металла, приведены для ресурса .
Рабочие давления для промежуточных значений температуры среды должны определяться линейной интерполяцией между ближайшими значениями, указанными в табл. 2 - 13.
Значения рабочих давлений и температур для арматуры и деталей трубопровода не должны выходить за пределы, установленные соответствующими Правилами и нормами государственного надзора для данных материалов и условий эксплуатации.
Значения пробных давлений для арматуры и деталей трубопроводов, на которые распространяются Правила государственного надзора, не должны превышать их предельных значений, установленных этими правилами.
Рабочие давления для температур, менее указанных в табл. 2 - 13, принимаются по нормативно-технической документации.
Примеры условных обозначений:
номинального давления 4 МПа (40 кгс/см2) - PN40;
пробного давления 6 МПа (60 кгс/см2) - ;
рабочего давления 25 МПа (250 кгс/см2) при температуре 803 К (530 °C) - .
7. При определении номинального давления по рабочему давлению, не указанному в табл. 2 - 13, допускается превышение рабочего давления над ближайшим его значением, приведенным в табл. 2 - 13, не более чем на 5%. Если рабочее давление превышает указанное в табл. 2 - 13 более чем на 5%, то номинальное давление принимается по следующей, более высокой ступени.
8. Температура среды должна приниматься равной температуре, при которой происходит длительная эксплуатация изделия, без учета кратковременных отклонений, допускаемых соответствующими стандартами или нормативно-технической документацией.
9. Для арматуры и деталей трубопровода, работающих в условиях частых гидравлических ударов, пульсирующих давлений, переменной температуры, специфических свойств среды, ограниченного ресурса до 20 тыс. ч или увеличенного - более 100 тыс. ч, рабочее давление следует определять значениями, указанными в табл. 2 - 13 с поправочными коэффициентами, устанавливаемыми разработчиком этих изделий по согласованию с базовой (головной) организацией отрасли.
10. Выбор материалов для арматуры и деталей трубопровода устанавливается соответствующими стандартами или нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и номинального диаметра.
При использовании материалов, которые по своим свойствам отличаются от приведенных в табл. 2 - 13, ступени температуры должны устанавливаться нормативно-технической документацией, разработанной с соблюдением рядов номинальных и рабочих давлений, указанных в табл. 2 - 13.
11. При гидравлических испытаниях допускается применять более высокие значения пробных давлений, по сравнению с указанными в табл. 2 - 13, при условии соблюдения требований п. 6.
12. Допускается изготовлять арматуру и детали трубопровода на конкретное рабочее давление и температуру, не предусмотренные настоящим стандартом.
Значение пробного давления в этих случаях следует определять по формуле
,
где и - допускаемые напряжения материала при температуре 293 К (20 °C) и наибольшей температуре среды соответственно, МПа (кгс/см2);
K - коэффициент, принимаемый по табл. 1.
Таблица 1
-----------------------------------------T------------------------
20 ¦
[сигма ] ¦ K
P x ---------, МПа (кгс/см2) ¦
р [сигма] ¦
-----------------------------------------+------------------------
До 20 (200) включ. ¦ 1,50
Св. 20 (200) до 56 (560) включ. ¦ 1,40
" 56 (560) " 65 (650) " ¦ 1,30
" 65 (650) ¦ 1,25
Таблица 2
Избыточные давления для арматуры и деталей трубопровода
из углеродистой стали марки Ст 3 по ГОСТ 380-2005, сталей
марок 10, 20, 25 по ГОСТ 1050-74; сталей марок 20Л и 25Л
по ГОСТ 977-75, марганцовистых и кремнемарганцовистых
сталей марок 15ГС* и 20ГСЛ*, 16ГС, 17ГС, 17Г1С, 09Г2С,
10Г2С1 по ГОСТ 19282-73
МПа (кгс/см2)
-----------T--------T------------------------------------------------------------------------
Номинальное¦Пробное ¦ Рабочее давление P при наибольшей температуре среды, К (°C)
давление ¦давление¦ р
PN ¦ P +--------T-------T-------T-------T-------T-------T-------T-------T-------
¦ пр ¦ 473 ¦ 523 ¦ 573 ¦ 623 ¦ 673 ¦ 698 ¦ 708 ¦ 718 ¦ 728
¦ ¦ (200) ¦ (250) ¦ (300) ¦ (350) ¦ (400) ¦ (425) ¦ (435) ¦ (445) ¦ (455)
-----------+--------+--------+-------+-------+-------+-------+-------+-------+-------+-------
0,10 ¦ 0,20 ¦ 0,10 ¦ 0,09 ¦ 0,08 ¦ 623 ¦ 0,06 ¦ 0,05 ¦ 0,05 ¦ 0,04 ¦ -
(1,0) ¦ (2,0) ¦ (1,0) ¦ (0,9) ¦ (0,8) ¦ (350) ¦ (0,6) ¦ (0,5) ¦ (0,5) ¦ (0,4) ¦
0,16 ¦ 0,30 ¦ 0,16 ¦ 0,14 ¦ 0,12 ¦ 0,07 ¦ 0,09 ¦ 0,08 ¦ 0,08 ¦ 0,06 ¦ -
(1,6) ¦ (3,0) ¦ (1,6) ¦ (1,4) ¦ (1,2) ¦ (0,7) ¦ (0,9) ¦ (0,8) ¦ (0,8) ¦ (0,6) ¦
0,25 ¦ 0,40 ¦ 0,25 ¦ 0,23 ¦ 0,19 ¦ 0,11 ¦ 0,15 ¦ 0,13 ¦ 0,11 ¦ 0,10 ¦ 0,09
(2,5) ¦ (4,0) ¦ (2,5) ¦ (2,3) ¦ (1,9) ¦ (1,1) ¦ (1,5) ¦ (1,3) ¦ (1,1) ¦ (1,0) ¦ (0,9)
0,40 ¦ 0,60 ¦ 0,40 ¦ 0,35 ¦ 0,30 ¦ 0,17 ¦ 0,23 ¦ 0,20 ¦ 0,18 ¦ 0,16 ¦ 0,14
(4,0) ¦ (6,0) ¦ (4,0) ¦ (3,5) ¦ (3,0) ¦ (1,7) ¦ (2,3) ¦ (2,0) ¦ (1,8) ¦ (1,6) ¦ (1,4)
0,63 ¦ 0,90 ¦ 0,60 ¦ 0,54 ¦ 0,48 ¦ 0,26 ¦ 0,37 ¦ 0,32 ¦ 0,28 ¦ 0,25 ¦ 0,23
(6,3) ¦ (9,0) ¦ (6,0) ¦ (5,4) ¦ (4,8) ¦ (2,6) ¦ (3,7) ¦ (3,2) ¦ (2,8) ¦ (2,5) ¦ (2,3)
1,00 ¦ 1,50 ¦ 1,00 ¦ 0,90 ¦ 0,75 ¦ 0,40 ¦ 0,58 ¦ 0,50 ¦ 0,45 ¦ 0,42 ¦ 0,36
(10,0) ¦ (15,0) ¦ (10,0) ¦ (9,0) ¦ (7,5) ¦ (4,0) ¦ (5,8) ¦ (5,0) ¦ (4,5) ¦ (4,2) ¦ (3,6)
1,60 ¦ 2,40 ¦ 1,60 ¦ 1,40 ¦ 1,20 ¦ 0,66 ¦ 0,90 ¦ 0,80 ¦ 0,70 ¦ 0,62 ¦ 0,57
(16,0) ¦ (24,0) ¦ (16,0) ¦(14,0) ¦(12,0) ¦ (6,6) ¦ (9,0) ¦ (8,0) ¦ (7,0) ¦ (6,2) ¦ (5,7)
2,50 ¦ 3,80 ¦ 2,50 ¦ 2,30 ¦ 1,90 ¦ 1,10 ¦ 1,50 ¦ 1,30 ¦ 1,10 ¦ 1,00 ¦ 0,90
(25,0) ¦ (38,0) ¦ (25,0) ¦(23,0) ¦(19,0) ¦(11,0) ¦(15,0) ¦(13,0) ¦(11,0) ¦(10,0) ¦ (9,0)
4,00 ¦ 6,00 ¦ 4,00 ¦ 3,50 ¦ 3,00 ¦ 1,70 ¦ 2,30 ¦ 2,00 ¦ 1,80 ¦ 1,60 ¦ 1,40
(40,0) ¦ (60,0) ¦ (40,0) ¦(35,0) ¦(30,0) ¦(17,0) ¦(23,0) ¦(20,0) ¦(18,0) ¦(16,0) ¦(14,0)
6,30 ¦ 9,50 ¦ 6,30 ¦ 5,40 ¦ 4,80 ¦ 2,60 ¦ 3,70 ¦ 3,20 ¦ 2,80 ¦ 2,50 ¦ 2,30
(63,0) ¦ (95,0) ¦ (63,0) ¦(54,0) ¦(48,0) ¦(26,0) ¦(37,0) ¦(32,0) ¦(28,0) ¦(25,0) ¦(23,0)
10,00 ¦ 15,00 ¦ 10,00 ¦ 9,00 ¦ 7,50 ¦ 4,00 ¦ 5,80 ¦ 5,00 ¦ 4,50 ¦ 4,20 ¦ 3,60
(100,0) ¦(150,0) ¦(100,0) ¦(90,0) ¦(75,0) ¦(40,0) ¦(58,0) ¦(50,0) ¦(45,0) ¦(42,0) ¦(36,0)
12,50 ¦ 19,00 ¦ 12,50 ¦ 11,30 ¦ 9,40 ¦ 6,60 ¦ 7,30 ¦ 6,50 ¦ 5,50 ¦ 5,00 ¦ 4,50
