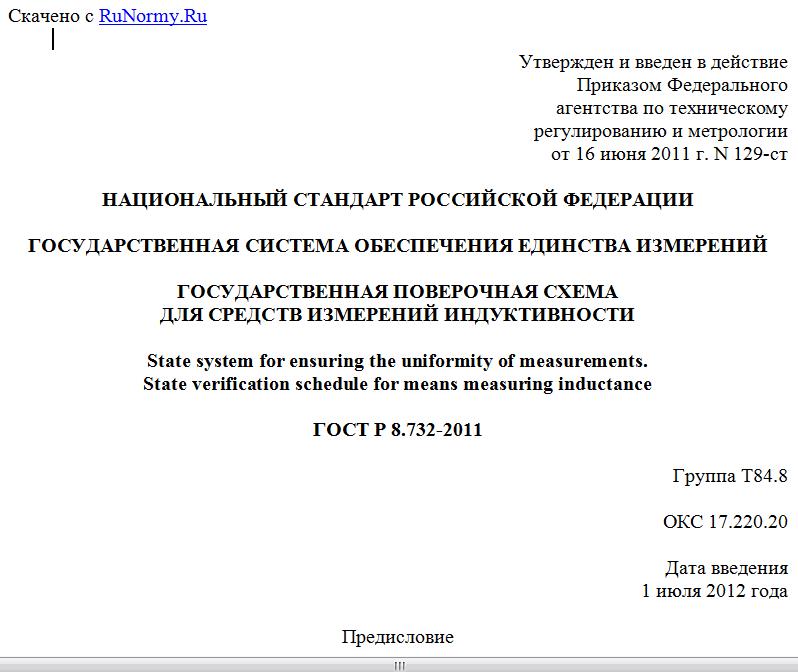

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 16 июня 2011 г. N 129-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ИНДУКТИВНОСТИ
State system for ensuring the uniformity of measurements.
State verification schedule for means measuring inductance
ГОСТ Р 8.732-2011
Группа Т84.8
ОКС 17.220.20
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") Федерального агентства по техническому регулированию и метрологии.
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2011 г. N 129-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на средства измерений индуктивности и устанавливает порядок передачи единицы индуктивности генри (Гн) от государственного первичного эталона единицы индуктивности (далее - государственный первичный эталон) и рабочих разрядных эталонов (образцовых средств измерений), заимствованных из других государственных поверочных схем, этим средствам измерений с помощью вторичных эталонов и рабочих разрядных эталонов с указанием погрешностей и основных методов поверки.
Государственная поверочная схема для средств измерений индуктивности состоит из двух частей: для средств измерений индуктивности в диапазоне частот от 10 Гц до 1 МГц [рисунок А.1 (Приложение А)] и средств измерений индуктивности в диапазоне частот от 1 до 100 МГц [рисунок А.2 (Приложение А)].
Допускается проводить поверку с помощью вторичных или рабочих разрядных эталонов более высокой точности, чем предусмотрено настоящим стандартом.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.028-86 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.371-80 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
ГОСТ 8.564-98 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрической емкости в диапазоне частот от 1 до 100 МГц
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Государственный первичный эталон
3.1. Государственный первичный эталон состоит из комплекса следующих средств измерений:
- группы из двух тороидальных катушек индуктивности;
- эталонного индуктивно-емкостного моста.
3.2. Номинальные значения индуктивности, при которых воспроизводится единица, составляют 10 и 100 мГн.
3.3. Государственный первичный эталон обеспечивает воспроизведение единицы со средним квадратичным отклонением результата измерений , не превышающим при десяти (n = 10) независимых измерениях.
Неисключенная систематическая погрешность не превышает .
Стандартная неопределенность, оцениваемая по типу A, не превышает при десяти независимых измерениях.
Стандартная неопределенность, оцениваемая по типу B, не превышает .
Нестабильность эталона за год составляет .
3.4. Государственный первичный эталон применяют для передачи единицы индуктивности эталонам-копиям и эталону сравнения методом сличения с помощью компаратора при частоте 1 кГц.
4. Вторичные эталоны
4.1. В качестве эталонов-копий используют группу из тороидальных катушек индуктивности с номинальными значениями индуктивности 10 и 100 мГн.
4.2. Эталоны-копии применяют для передачи единицы индуктивности рабочим эталонам сличением с помощью компаратора при частоте 1 кГц.
4.3. В качестве эталона сравнения используют группу из тороидальных катушек индуктивности с номинальными значениями индуктивности 10 и 100 мГн.
4.4. Эталон сравнения применяют для международных сличений.
4.5. В качестве рабочих эталонов используют однозначные или многозначные меры с номинальными значениями индуктивности в диапазоне от 1 мкГн до 10 Гн.
4.6. Рабочие эталоны применяют для поверки рабочих эталонов 1-го разряда (образцовых средств измерений 1-го разряда) методом прямых измерений или сличением с помощью компаратора при частоте 1 кГц, а также с введением частотных поправок при других частотах из диапазона от 50 Гц до 1 МГц.
4.7. Значения средних квадратичных отклонений суммарной погрешности , суммарной стандартной неопределенности при шести независимых измерениях и относительной нестабильности индуктивности эталонов-копий, эталона-сравнения и рабочих эталонов за год при частоте 1 кГц не должны превышать значений, указанных в таблице 1.
Таблица 1
Нормируемые значения характеристик погрешностей
вторичных эталонов (см. рисунок А.1)
---------------------T------------T------------------------------¬
¦ Наименование ¦Номинальное ¦ Характеристики погрешностей ¦
¦ вторичного эталона ¦ значение +----------T---------T---------+
¦ ¦ ¦ S ¦ u ¦ v ¦
¦ ¦ ¦ Сигмао ¦ Сигмао ¦ о ¦
¦ ¦ ¦ -5 ¦ -5 ¦ -5 ¦
¦ ¦ ¦ 10 ¦ 10 ¦ 10 ¦
+--------------------+------------+----------+---------+---------+
¦ Эталон-копия ¦ 10 мГн ¦ 0,5 ¦ 0,5 ¦ 2 ¦
¦ ¦ 100 мГн ¦ 0,5 ¦ 0,5 ¦ 2 ¦
¦ Эталон сравнения ¦ 10 мГн ¦ 0,5 ¦ 0,5 ¦ 2 ¦
¦ ¦ 100 мГн ¦ 0,5 ¦ 0,5 ¦ 2 ¦
¦ Рабочие эталоны ¦ 1 мкГн ¦ 30 ¦ 30 ¦ 90 ¦
¦ ¦ 10 мкГн ¦ 10 ¦ 10 ¦ 30 ¦
¦ ¦ 100 мкГн ¦ 5 ¦ 5 ¦ 15 ¦
¦ ¦ 1 мГн ¦ 5 ¦ 5 ¦ 15 ¦
¦ ¦ 10 мГн ¦ 1 ¦ 1 ¦ 3 ¦
¦ ¦ 100 мГн ¦ 1 ¦ 1 ¦ 3 ¦
¦ ¦ 1 Гн ¦ 5 ¦ 5 ¦ 15 ¦
¦ ¦ 10 Гн ¦ 10 ¦ 10 ¦ 20 ¦
L--------------------+------------+----------+---------+----------
5. Рабочие разрядные эталоны, заимствованные
из других государственных поверочных схем
5.1. Заимствованные рабочие разрядные эталоны применяют для передачи единицы индуктивности рабочим эталонам 1-го и 2-го разрядов (образцовым средствам измерений 1-го и 2-го разрядов) и рабочим средствам измерений методом косвенных измерений.
5.2. В качестве рабочих разрядных эталонов, заимствованных из других государственных поверочных схем, используют:
- меры активного электрического сопротивления - рабочий эталон 1-го и 2-го разрядов по государственной поверочной схеме для средств измерений электрического сопротивления (ГОСТ 8.028);
- меры электрической емкости - рабочий эталон 1-го разряда по государственной поверочной схеме для средств измерений электрической емкости (ГОСТ 8.371).
6. Рабочие разрядные эталоны
6.1. Рабочие разрядные эталоны в диапазоне частот от 10 Гц до 1 МГц (см. рисунок А.1)
6.1.1. Рабочие разрядные эталоны 1-го разряда
6.1.1.1. В качестве рабочих эталонов 1-го разряда используют меры индуктивности с номинальными значениями от 10 нГн до 100 Гн и измерители иммитанса в
