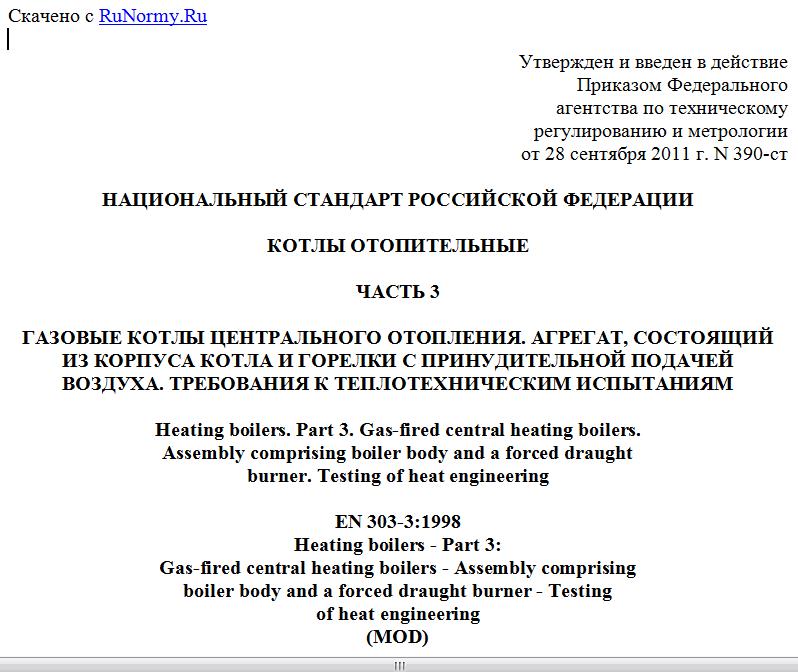

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 сентября 2011 г. N 390-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ОТОПИТЕЛЬНЫЕ
ЧАСТЬ 3
ГАЗОВЫЕ КОТЛЫ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ. АГРЕГАТ, СОСТОЯЩИЙ
ИЗ КОРПУСА КОТЛА И ГОРЕЛКИ С ПРИНУДИТЕЛЬНОЙ ПОДАЧЕЙ
ВОЗДУХА. ТРЕБОВАНИЯ К ТЕПЛОТЕХНИЧЕСКИМ ИСПЫТАНИЯМ
Heating boilers. Part 3. Gas-fired central heating boilers.
Assembly comprising boiler body and a forced draught
burner. Testing of heat engineering
EN 303-3:1998
Heating boilers - Part 3:
Gas-fired central heating boilers - Assembly comprising
boiler body and a forced draught burner - Testing
of heat engineering
(MOD)
ГОСТ Р 54442-2011
(ЕН 303-3:1998)
Группа Е21
ОКС 27.060.30
ОКП 49 3100
Дата введения
1 июля 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ, а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ОАО "Научно-производственное объединение по исследованию и проектированию энергетического оборудования" (ОАО "НПО ЦКТИ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Ростехрегулирование).
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2011 г. N 390-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 303-3:1998 "Котлы отопительные. Часть 3. Газовые котлы центрального отопления. Агрегат, состоящий из корпуса котла и горелки с принудительной подачей воздуха. Требования к теплотехническим испытаниям" (ЕН 303-3:1998 "Heating boilers - Part 3: Gas-fired central heating boilers - Assembly comprising boiler body and a forced draught burner - Testing of heat engineering") путем изменения:
- отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом;
- его структуры для приведения в соответствие с правилами, установленными в ГОСТ Р 1.5 (подразделы 4.2 и 4.3).
Сравнение структуры настоящего стандарта со структурой указанного европейского регионального стандарта приведено в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования и методы испытаний к конструкции, безопасности и рациональному использованию энергии в агрегатах, собранных из корпуса котла, соответствующего ГОСТ Р 54440, и газовой горелки с принудительной подачей воздуха, соответствующей ГОСТ Р 51383 (далее - котел).
Настоящий стандарт применяют к стандартным и низкотемпературным котлам с номинальной выходной мощностью не более 1000 кВт и максимальной рабочей температурой воды не более 115 °C.
Данный стандарт не включает в себя все необходимые требования к:
- узлам, сконструированным из блоков;
- конденсационным котлам;
- котлам, предназначенным для установки вне помещений;
- котлам с несколькими постоянными выходами для топочных газов;
- котлам, имеющим устройство для отвода тяги;
- котлам, предназначенным для подсоединения к общему дымоходу с механической вытяжкой.
Настоящий стандарт не распространяется на котлы, предназначенные для жилых помещений.
Если корпус котла ранее подвергался испытаниям совместно с горелкой на жидком топливе по ГОСТ Р 54440, ГОСТ Р 54441 и ГОСТ Р 54820, то необходимо выполнять испытания, описанные в Приложении Е.
Для котлов, соответствующих производственной номенклатуре при одинаковых конструктивных схемах, см. Приложение Д.
Настоящий стандарт предусматривает только испытания типа указанных котлов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 51383-99 Горелки газовые автоматические с принудительной подачей воздуха. Технические требования, требования безопасности и методы испытаний (ЕН 676:1998, MOD)
ГОСТ Р 54440-2011 Котлы отопительные. Часть 1. Отопительные котлы с горелками с принудительной подачей воздуха. Терминология, общие требования, испытания и маркировка (ЕН 303-1:1999 "Котлы отопительные. Часть 1. Отопительные котлы с паяльными горелками. Терминология, общие требования, испытания и маркировка", MOD)
ГОСТ Р 54441-2011 Котлы отопительные. Часть 2. Отопительные котлы с горелкой с принудительной подачей воздуха. Специальные требования к отопительным котлам с распылительной горелкой на жидком топливе (ЕН 303-2:1998 "Котлы отопительные. Часть 2. Котлы отопительные с горелками с принудительной подачей воздуха. Специальные требования к отопительным котлам с распылительной горелкой на жидком топливе", MOD)
ГОСТ Р 54820-2011 Котлы отопительные. Правила испытаний отопительных котлов с дутьевыми горелками на жидком топливе (ЕН 304:1992 "Отопительные котлы. Правила испытания отопительных котлов с горелками с механическим распыливанием жидкого топлива", MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Объемный расход газа V, Vr, м3/ч: объем газа, поступающий в котел в единицу времени при непрерывной работе.
Примечание. V - при условиях испытаний; Vr - при стандартных условиях.
3.2. Расход массы газа M, Mr, кг/ч или г/ч: масса газа, поступающая в котел в единицу времени при непрерывной работе.
Примечание. M - при условиях испытаний; Mr - при стандартных условиях.
3.3. Подводимая теплота Q, кВт: произведение объемного или массового расхода на величину низшей теплотворной способности газа, при таких же стандартных условиях.
3.4. Номинальная подводимая теплота <1> Qn, кВт: значение подводимой теплоты, установленное изготовителем.
--------------------------------
<1> Котлы, оборудованные устройством для установки номинального значения, работают при номинальном значении подводимой теплоты, регулируемом в пределах от максимума до минимума. Плавно регулируемые котлы работают между номинальным значением подводимой теплоты и минимальным регулируемым значением подводимой теплоты. Максимальная подводимая теплота соответствует номинальной выходной мощности.
3.5. Полезная выходная мощность P, кВт: количество тепла, передаваемое теплоносителю в единицу времени.
3.6. Номинальная выходная мощность Pn, кВт: полезная выходная мощность, установленная изготовителем.
3.7. Коэффициент полезного действия , %: отношение полезной выходной мощности к подводимой теплоте.
3.8. Напряжение номинальное: напряжение или диапазон напряжений, установленных изготовителем, при которых котел может работать нормально.
3.9. Котел, устанавливаемый в жилом помещении: котел, имеющий эффективную номинальную выходную мощность менее 40 кВт, спроектированный для подачи тепла в ту часть жилого помещения, в которой он установлен, путем эмиссии тепла от кожуха с открытой диффузионной камерой, а также снабжающий горячей водой по принципу гравитационной циркуляции.
3.10. Блок: агрегат, состоящий из корпуса котла и горелки с принудительной подачей воздуха, спроектированный и поставляемый на рынок как котел в сборе.
4. Технические требования
4.1. Требования к конструкции
Корпус котла должен соответствовать ГОСТ Р 54440.
Элементы трубной системы котла должны соответствовать [1].
Газовая горелка с принудительной тягой должна соответствовать ГОСТ Р 51383.
Примечание. Допускается также распространять результаты испытаний конструкции, проведенных в соответствии с требованиями настоящего стандарта, на конструкции, состоящие из такого же корпуса котла и других горелок аналогичного типа.
Для низкотемпературных котлов все части теплообменника(ов) и другие части котла, которые контактируют с конденсатом, должны быть выполнены из
