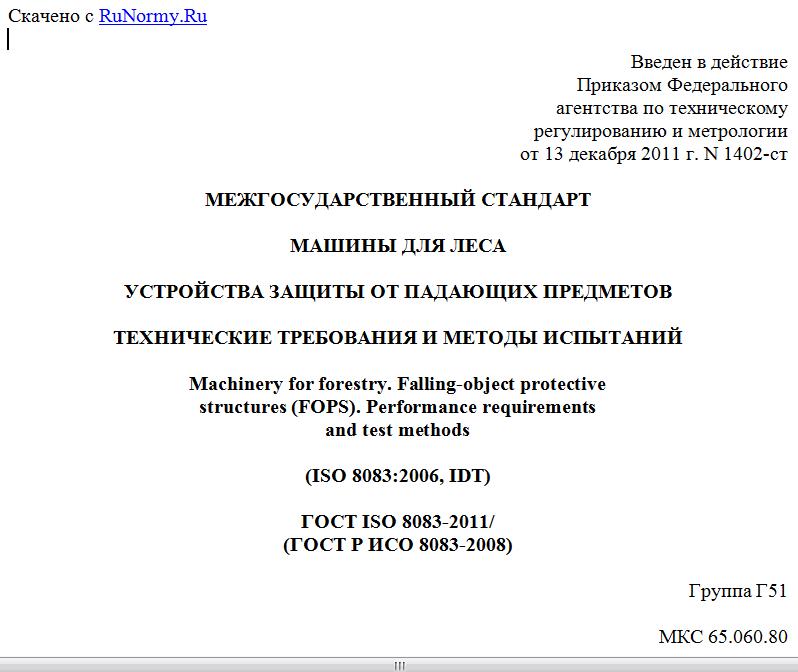

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1402-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ДЛЯ ЛЕСА
УСТРОЙСТВА ЗАЩИТЫ ОТ ПАДАЮЩИХ ПРЕДМЕТОВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Machinery for forestry. Falling-object protective
structures (FOPS). Performance requirements
and test methods
(ISO 8083:2006, IDT)
ГОСТ ISO 8083-2011/
(ГОСТ Р ИСО 8083-2008)
Группа Г51
МКС 65.060.80
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1402-ст межгосударственный стандарт ГОСТ ISO 8083-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту ISO 8083:2006 Machinery for forestry - Falling-object protective structures (FOPS) - Laboratory tests and performance requirements (Машины для леса. Устройства защиты от падающих предметов. Лабораторные испытания и требования к характеристикам).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р ИСО 8083-2008
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на самоходные и передвижные машины для леса по ISO 6814 и устанавливает типовые воспроизводимые методы оценки безопасности устройств защиты от падающих предметов (FOPS) и технические требования к характеристикам типового образца этого устройства при испытаниях.
Примечание - В настоящее время разрабатываются методы испытаний и критерии оценки для определенных поликарбонатных материалов и конструкций, для которых настоящие требования могут быть неадекватны.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
ISO 148-1:1983 Metallic materials - Charpy pendulum impact test - Part 1: Test method (Металлические материалы. Испытания прочности на удар маятником Шарпи. Часть 1. Метод испытаний)
ISO 898-1:1999 Mechanical properties of fasteners made of carbon steel and alloy steel - Part 1: Bolts, screws and studs (Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 1. Болты, винты и шпильки)
ISO 898-2:1992 Mechanical properties of fasteners - Part 2: Nuts with specified proof load values - Coarse thread (Изделия крепежные. Механические свойства. Часть 2. Гайки с установленными значениями контрольной нагрузки. Крупная резьба)
ISO 3164:1995 Earth-moving machinery - Laboratory evaluations of protective structures - Specifications for deflection-limiting volume (Машины землеройные. Лабораторные испытания по оценке устройств защиты. Характеристика объема ограничения деформации)
ISO 3411:1995 Earth-moving machinery - Human physical dimensions of operators and minimum operator space envelope (Машины землеройные. Антропометрические данные операторов и минимальное рабочее пространство вокруг оператора)
ISO 6814:2000 Machinery for forestry - Mobile and self-propelled machinery - Terms, definitions and classification (Машины для лесного хозяйства. Передвижные и самоходные машины. Термины, определения и классификация)
ISO 8082:2003 Self-propelled machinery for forestry - Roll-over protective structures - Laboratory tests and performance requirements (Машины для леса самоходные. Устройства защиты при опрокидывании. Лабораторные испытания и требования к характеристикам)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 устройство защиты от падающих предметов; FOPS (falling object protective structure): Система конструктивных элементов, смонтированных на машине, предназначенная для обеспечения защиты оператора от падающих предметов, таких как деревья и их части, камни.
3.2 объем ограничения деформации; DLV (deflection-limiting volume): Фигура с прямоугольными очертаниями, по размерам приблизительно соответствующая антропометрическим данным оператора по ISO 3411 (мужчина высокого роста в положении сидя в обычной рабочей одежде и защитном шлеме) и определяющая предельно допустимую деформацию.
3.3 устройство защиты при опрокидывании; ROPS (roll-over protective structure): Система конструктивных элементов, смонтированных на машине, позволяющая при опрокидывании машины уменьшать вероятность нанесения повреждения оператору, пристегнутому ремнем безопасности.
Примечание - Конструктивные элементы устройств защиты при опрокидывании включают в себя подрамники, кронштейны, опоры, подвески или амортизаторы, болты, используемые для закрепления устройства защиты при опрокидывании к раме машины, но исключают все, что является неотъемлемой частью рамы машины.
4. Лабораторные испытания
Предупреждение. Некоторые испытания по настоящему стандарту предполагают использование методов, которые могут привести к возникновению опасных ситуаций.
4.1 Оборудование
4.1.1 Стандартный лабораторный предмет для испытаний на удар (далее - стандартный предмет), изготовленный из стали (см. рисунок 1).
Размеры d и l определяют в зависимости от массы стандартного предмета и высоты его подъема, необходимыми для развития энергии, указанной в 4.3.4.
Например, для стандартного предмета массой 227 кг:
d - от 255 до 260 мм;
l - от 583 до 585 мм.
A - Допускается сверление отверстия и нарезание резьбы для подъемной скобы.
Рисунок 1 - Стандартный предмет
4.1.2 Средство для подъема стандартного предмета на заданную высоту.
4.1.3 Устройство, обеспечивающее сбрасывание стандартного предмета и не препятствующее его свободному падению.
4.1.4 Твердая опорная поверхность, обладающая достаточной прочностью, чтобы выдержать испытуемую машину или испытательный стенд при нагрузке, создаваемой при испытании на удар.
4.1.5 Измерительный прибор, позволяющий определять проникновение элементов конструкции FOPS внутрь объема ограничения деформации (DLV) в результате испытаний на удар.
4.2 Условия испытаний
4.2.1 Объем ограничения деформации и его расположение
Характеристика и расположение DLV должны соответствовать требованиям ISO 3164. DLV должен быть зафиксирован на той части машины, на которой устанавливают сиденье оператора, и его положение должно оставаться неизменным в течение всего времени испытаний.
Для машин, оборудованных реверсивным постом управления с поворотным сиденьем, DLV определяют как сумму DLV для фиксированных положений сиденья, соответствующих транспортному и рабочему (технологическому) режимам управления машиной.
4.2.2 Точность измерений
Погрешности измерительных приборов, используемых для измерения деформации элементов конструкции FOPS (см. 4.1.5) и энергии удара, приложенной к FOPS, не должны превышать значений, указанных в таблице 1.
