"ГОСТ Р ИСО 7721-2-2011. Национальный стандарт Российской Федерации. Винты с потайной головкой. Часть 2. Глубина вхождения крестообразного шлица"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

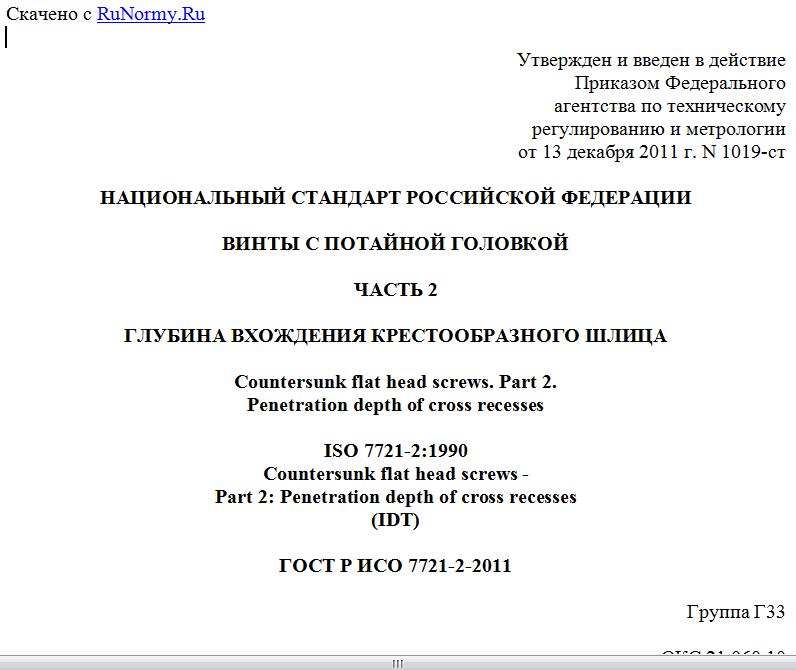

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1019-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ

ЧАСТЬ 2

ГЛУБИНА ВХОЖДЕНИЯ КРЕСТООБРАЗНОГО ШЛИЦА

Countersunk flat head screws. Part 2.
Penetration depth of cross recesses

ISO 7721-2:1990
Countersunk flat head screws -
Part 2: Penetration depth of cross recesses
(IDT)

ГОСТ Р ИСО 7721-2-2011

Группа Г33

ОКС 21.060.10

ОКП 16 5000

Дата введения
1 января 2013 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1019-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 7721-2:1990 "Винты с потайной головкой. Часть 2. Глубина вхождения крестообразного шлица" (ISO 7721-2:1990 "Countersunk flat head screws - Part 2: Penetration depth of cross recesses").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Глубина вхождения крестообразного шлица для винтов с потайной головкой должна удовлетворять двум требованиям, которые противоречат друг другу при заданном размере головки.
Во-первых, это требование обеспечения достаточной прочности головки при нормативной и разрушающей нагрузках соответствующего класса прочности. При уменьшении глубины крестообразного шлица повышается прочность головки. Во вторых, достаточно хорошее вкручивание винта может быть достигнуто только с помощью достаточно глубокого крестообразного шлица.
Настоящий стандарт разработан с целью нахождения компромиссного решения, чтобы, по возможности, удовлетворить этим двум требованиям.
Настоящий стандарт устанавливает значения глубины крестообразного шлица для винтов с потайной головкой низкой прочности, при которой достигается хорошее вкручивание, при этом головка остается достаточно прочной. Значения глубины крестообразного шлица для винтов с потайной головкой низкой прочности указаны в ИСО 7046-1 (см. Приложение А).
Для винтов с потайной головкой повышенной прочности достаточная прочность головки может быть достигнута только при мелкой глубине крестообразного шлица. Если для таких винтов также требуется хорошее вкручивание, то при условии сохранения общей формы головки одновременно с увеличением глубины вхождения шлица под головкой должен быть предусмотрен подголовок, чтобы гарантировать достаточную прочность головки.
Это компромиссное решение, которое относится к различным, но равнозначным типам крестообразных шлицев винтов с потайной головкой, в настоящий момент является единственным способом для достижения соглашения на международном уровне.

1. Область применения

Настоящий стандарт устанавливает значения глубины крестообразного шлица винтов с потайной головкой для двух серий: 1 (глубокой) и 2 (мелкой).

2. Нормативные ссылки

Следующие стандарты содержат положения, которые через ссылки в данном тексте составляют положения настоящего стандарта. На момент публикации указанные издания были действующими. Все стандарты подлежат пересмотру, и стороны, участвовавшие в согласовании настоящего стандарта, рекомендовали использовать более поздние издания стандартов, указанные ниже.
ИСО 225:2010. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225:1983, Fasteners - Bolts, screws, studs and nuts - Symbols and designations of dimensions)
ИСО 4757:1983. Шлицы крестообразные для винтов (ISO 4757:1983, Cross recesses for screws)
ИСО 7721:1983. Винты с потайной головкой. Конструкция головки и калибры для контроля (ISO 7721:1983, Countersunk head screws - Head configuration and gauging).

3. Размеры

Для применения значений глубины крестообразного шлица, указанных в таблице 1, предусмотрены различные конструкции подголовка, чтобы обеспечивать достаточную прочность головки (см. рисунки 1 и 2). Оба типа удовлетворяют условиям общей формы головок, установленным в ИСО 7721.
Примечание 1. Символы и обозначения размеров - по ИСО 225.

Таблица 1

Размеры в миллиметрах

Резьба d Номер шлица <1> Крестообразные шлицы
Серия 1 (глубокая) Серия 2 (мелкая)

Тип H. Глубина вхождения <2> Тип Z. Глубина вхождения <2> Тип H. Глубина вхождения <2> Тип Z. Глубина вхождения <2>
метрическая другая не менее не более не менее не более не менее не более не менее не более
M1,6 - 0 0,6 0,9 1,6 0,70 0,95 1,6 - - - - - -
M2 - 0 0,9 1,2 1,9 0,95 1,20 1,9 0,9 1,2 1,9 0,95 1,20 1,9
- ST2,2 0 0,9 1,2 1,9 0,95 1,20 2 - - - - - -
M2,5 - 1 1,4 1,8 2,9 1,48 1,73 2,8 1,25 1,55 2,7 1,22 1,47 2,5
M3 ST2,9 1 1,7 2,1 3,2 1,76 2,01 3 1,4 1,8 2,9 1,48 1,73 2,8
M3,5 ST3,5 2 1,9 2,4 4,4 1,75 2,20 4,1 1,6 2,1 4,1 1,61 2,05 4
M4 ST4,2 2 2,1 2,6 4,6 2,06 2,51 4,4 2,1 2,6 4,6 2,06 2,51 4,4
M5 ST4,8 2 2,7 3,2 5,2 2,60 3,05 4,9 2,3 2,8 4,8 2,27 2,72 4,6
- ST5,5 3 2,8 3,3 6,6 2,73 3,18 6,3 - - - - - -
M6 ST6,3 3 3,0 3,5 6,8 3,00 3,45 6,6 2,8 3,3 6,6 2,73 3,18 6,3
M8 ST8 4 4,0 4,6 8,9 4,15 4,60 8,8 3,9 4,4 8,7 3,87 4,32 8,5
M10 ST9,5 4 5,1 5,7 10 5,19 5,64 9,8 4,8 5,3 9,6 4,78 5,23 9,4
Применение <3> Винты без подголовка Самонарезающие винты, винты для дерева (шурупы), винты класса прочности 4, 8 Винты с подголовком Винты класса прочности 8.8 и 9.8, резьбонарезающие винты, резьбовыдавливающие винты
<1> Крестообразный шлиц - согласно ИСО 4757.
<2> Глубина вхождения - согласно ИСО 4757.
<3> Установлено для стальных винтов, для других материалов применяется по выбору предприятия-изготовителя.



Рисунок 1. Винт с подголовком



Рисунок 2. Винт без подголовка





Приложение А
(справочное)

БИБЛИОГРАФИЯ

[1]  ISO 7046-1:1994, Countersunk flat head screws (common head style) with
     type H or type Z cross recess - Product grade A - Part 1: Steel
     of property class 4.8
[2]  ISO 7046-2:1990, Cross recessed countersunk flat head screws (common
     head style) - Grade A - Part 2: Steel of property class 8.8, stainless
     steel and non-ferrous metals.
