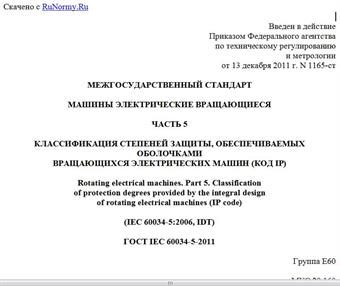

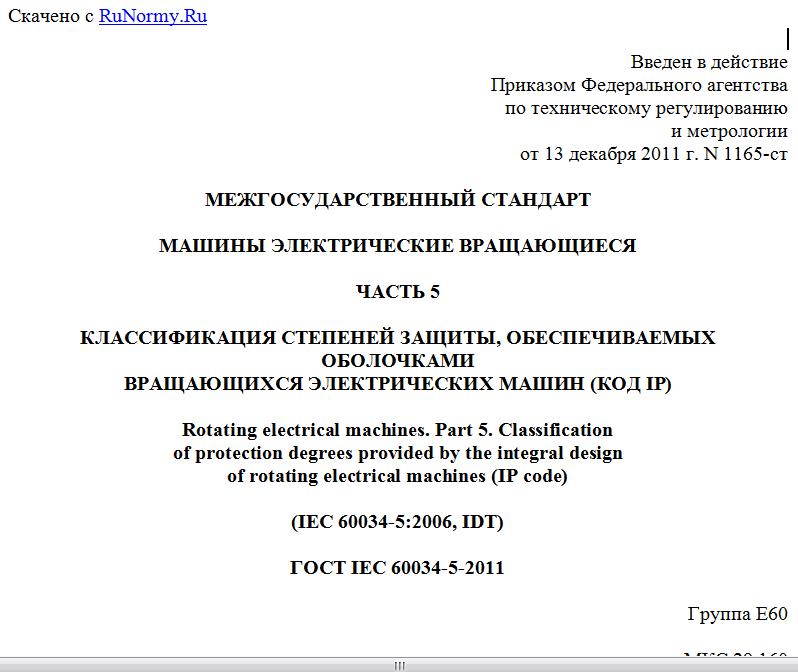

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1165-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАШИНЫ ЭЛЕКТРИЧЕСКИЕ ВРАЩАЮЩИЕСЯ
ЧАСТЬ 5
КЛАССИФИКАЦИЯ СТЕПЕНЕЙ ЗАЩИТЫ, ОБЕСПЕЧИВАЕМЫХ ОБОЛОЧКАМИ
ВРАЩАЮЩИХСЯ ЭЛЕКТРИЧЕСКИХ МАШИН (КОД IP)
Rotating electrical machines. Part 5. Classification
of protection degrees provided by the integral design
of rotating electrical machines (IP code)
(IEC 60034-5:2006, IDT)
ГОСТ IEC 60034-5-2011
Группа Е60
МКС 29.160
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1165-ст межгосударственный стандарт ГОСТ IEC 60034-5-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60034-5:2006 Rotating electrical machines - Part 5: Degrees of protection provided by the integral design of rotating electrical machines (IP code) - Classification (Вращающиеся электрические машины. Часть 5. Степени защиты, обеспечиваемые оболочками вращающихся электрических машин (Код IP). Классификация).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60034-5-2007.
6. Взамен ГОСТ 17494-87.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на электрические вращающиеся машины без ограничения мощности, частоты вращения и напряжения (далее - машины) и устанавливает классификацию степеней защиты, обеспечиваемых оболочками машин.
Стандарт устанавливает требования к защитным оболочкам, которые соответствуют их назначению и которые, относительно материалов и конструкции, в нормальных условиях эксплуатации обеспечивают неизменность степени защиты, предписанной настоящим стандартом.
Настоящий стандарт не устанавливает требования:
- к степеням защиты от механических повреждений или от таких внешних воздействующих факторов, как влажность (например, вследствие конденсации), коррозийные пары, плесневые грибы;
- к типам защиты машин, предназначенных для использования во взрывоопасной среде;
- к внешним ограждениям оболочки, которые должны самостоятельно обеспечивать безопасность персонала.
При применении машин, например в сельском хозяйстве или в быту, к защитным оболочкам могут быть установлены дополнительные требования, направленные против случайных или намеренных прикосновений к токоведущим частям.
В настоящем стандарте применены степени защиты, обеспечиваемые оболочками машин, относительно защиты:
- персонала от прикосновения к токоведущим или движущимся частям (кроме гладких вращающихся валов и подобных им), находящимся внутри оболочки;
- машин от проникновения в них твердых инородных тел;
- машин от вредных воздействий проникающей в них воды.
Стандарт определяет обозначения для данных степеней защиты и устанавливает испытания, которые должны быть проведены для подтверждения соответствия машин требованиям настоящего стандарта.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
IEC 60034-1:2004 Rotating electrical machines - Part 1: Rating and performance (Вращающиеся электрические машины. Часть 1. Номинальные данные и характеристики)
IEC 60034-6:1991 Rotating electrical machines; Part 6: methods of cooling (IC code) (Вращающиеся электрические машины. Часть 6. Методы охлаждения (Код IC)
3. ОБОЗНАЧЕНИЯ
Обозначение степени защиты состоит из характеристических букв латинского алфавита IP и последующих двух характеристических цифр, указывающих на соответствие машин требованиям, описанным в таблицах 1, 2 и 3.
Таблица 1
Степени защиты, обозначенные первой характеристической
цифрой
Первая характеристическая цифра Степень защиты Условия испытаний
Краткое описание <1> Определение
0 Незащищенная машина Нет специальной защиты Испытание не проводят
1 <2> Машина, защищенная от твердых тел размером более 50 мм Исключено случайное или неумышленное прикосновение (или приближение) к токоведущим или движущимся частям внутри оболочки частью тела человека, например рукой (но от умышленного прикосновения защита не предусмотрена). По таблице 4
Исключено проникновение твердых тел диаметром более 50 мм
2 <2> Машина, защищенная от твердых тел размером более 12 мм Исключено прикосновение (или приближение) к токоведущим или движущимся частям внутри оболочки пальцами или подобными предметами длиной не более 80 мм.
Исключено проникновение твердых тел диаметром более 12 мм
3 <2> Машина, защищенная от твердых тел размером более 2,5 мм Исключено прикосновение (или приближение) к токоведущим и движущимся частям внутри оболочки инструментом или проволокой диаметром более 2,5 мм.
Исключено проникновение твердых тел диаметром более 2,5 мм
4 <2> Машина, защищенная от твердых тел размером более 1 мм Исключено прикосновение (или приближение) к токоведущим или движущимся частям внутри оболочки проволокой или металлической полоской толщиной более 1 мм.
Исключено проникновение твердых тел диаметром более 1 мм
5 <3> Машина, защищенная от пыли Исключено прикосновение или приближение к токоведущим и движущимся частям внутри оболочки.
Проникновение пыли полностью не исключено, однако пыль не может проникать в количестве, достаточном для нарушения удовлетворительной работы машины
6 Пыленепроницаемые машины Исключено полностью проникновение пыли
<1> Краткое описание, приведенное во втором столбце, не следует использовать для определения типа защиты.
<2> Машины, имеющие степень защиты, определяемую первой характеристической цифрой 1, 2, 3 или 4, должны быть защищены от проникновения твердых предметов правильной или неправильной формы, размеры которых в трех взаимно перпендикулярных направлениях превышают приведенные в графе "Определение".
<3> Степень защиты от пыли, определяемая настоящим стандартом, носит общий характер. Если указано происхождение пыли (размеры частиц, их природа, например волокнистые частицы), то условия испытаний определяют по соглашению между изготовителем и потребителем.
Таблица 2
Требования к испытаниям защитных устройств
Степень защиты машин Испытание
IP1X С помощью шарика диаметром 50 мм
От IP2X до IP6X С помощью пальца
Таблица 3
Степени защиты, обозначенные второй характеристической
цифрой
Вторая характеристическая цифра Степень защиты Условия испытаний
Краткое описание <1> Определение
0 Незащищенная машина Нет специальной защиты Испытание не проводят
1 Машина, защищенная от капающей воды Вертикально падающие капли не должны оказывать вредного воздействия По таблице 5
2 Машина, защищенная от капель воды, падающих под углом 15° Вертикально падающие капли не должны оказывать вредного воздействия, если машина наклонена под любым углом до 15° от нормального положения
3 Машина, защищенная от дождя Капли дождя, падающие под углом 60° к вертикали, не должны оказывать вредного воздействия По таблице 5
4 Машина, защищенная от разбрызгиваемой воды Вода, разбрызгиваемая на машину в любом направлении, не должна оказывать вредного воздействия
