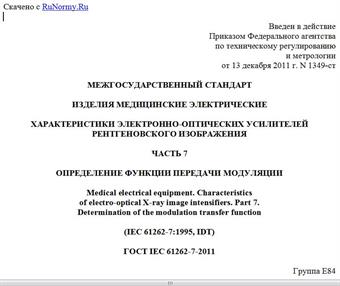

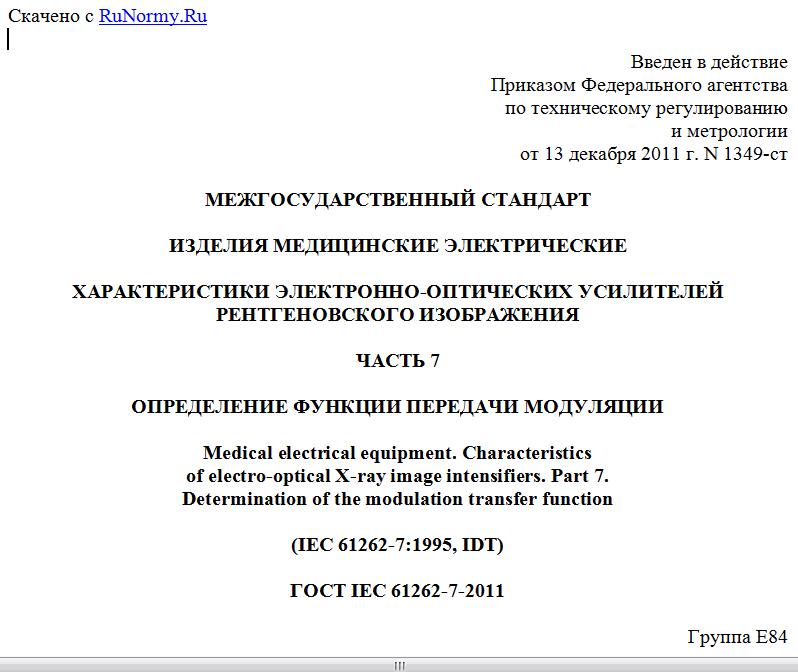

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1349-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ МЕДИЦИНСКИЕ ЭЛЕКТРИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ЭЛЕКТРОННО-ОПТИЧЕСКИХ УСИЛИТЕЛЕЙ
РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ
ЧАСТЬ 7
ОПРЕДЕЛЕНИЕ ФУНКЦИИ ПЕРЕДАЧИ МОДУЛЯЦИИ
Medical electrical equipment. Characteristics
of electro-optical X-ray image intensifiers. Part 7.
Determination of the modulation transfer function
(IEC 61262-7:1995, IDT)
ГОСТ IEC 61262-7-2011
Группа Е84
МКС 11.040.50
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 40-2011 от 29 ноября 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1349-ст межгосударственный стандарт ГОСТ IEC 61262-7-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 61262-7:1995 Medical electrical equipment - Characteristics of electro-optical X-ray image intensifiers - Part 7: Determination of the modulation transfer function (Изделия медицинские электрические. Характеристики электронно-оптических усилителей рентгеновского изображения. Часть 7. Определение функции передачи модуляции).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении Д.А.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61262.7-99.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт является прямым применением международного стандарта IEC 61262-7-95 "Изделия медицинские электрические. Характеристики электронно-оптических усилителей рентгеновского изображения. Часть 7. Определение функции передачи модуляции", подготовленного Подкомитетом 62 В "Аппараты для лучевой диагностики" Технического комитета МЭК 62 "Изделия медицинские электрические".
В настоящем стандарте приняты следующие шрифтовые выделения:
- методы испытаний - курсив;
- термины, определенные в 3.1 и в Приложении A, - прописные буквы.
Для оценки систем изображения часто используют субъективное измерение характеристик, таких, например, как пороговое разрешение. Такие методы не всегда достаточны для оценки характеристик, обеспечиваемых системами изображения.
Линейные пространственно-инвариантные системы формирования изображения могут быть оценены функцией ПЕРЕДАЧИ ИНФОРМАЦИИ. ПЕРЕДАЧА ИНФОРМАЦИИ таких систем может быть выражена через ОПТИЧЕСКУЮ ФУНКЦИЮ ПЕРЕДАЧИ (ОФП), которая определяет отклик системы на синусоидальный сигнал как функцию пространственной частоты. ФУНКЦИЯ ПЕРЕДАЧИ МОДУЛЯЦИИ (ФПМ), являющаяся модулем ОФП, используется для характеристики ПЕРЕДАЧИ ИНФОРМАЦИИ УСИЛИТЕЛЕМ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ. Системы считают пространственно-инвариантными в том случае, если ФУНКЦИЯ РАСПРЕДЕЛЕНИЯ ТОЧКИ не зависит от ее месторасположения. Следует отметить, что УСИЛИТЕЛИ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ являются пространственно-инвариантными только в ограниченной области, называемой изопланетарной областью.
ФУНКЦИЯ ПЕРЕДАЧИ МОДУЛЯЦИИ может быть определена несколькими способами (см., например, [1]):
- через отклик на прямоугольный перепад;
- через преобразование Фурье ФУНКЦИИ РАСПРЕДЕЛЕНИЯ ЛИНИИ;
- через преобразование Хенкеля ФУНКЦИИ РАСПРЕДЕЛЕНИЯ ТОЧКИ;
- через сканирование изображения щели пространственными фильтрами.
Применение всех методов возможно при условии корректного выполнения. Для простоты в настоящем стандарте представлены два метода: преобразование Фурье ФУНКЦИИ РАСПРЕДЕЛЕНИЯ ЛИНИИ, известное как ФРЛ-метод, и метод пространственной фильтрации. Точное определение ФУНКЦИИ ПЕРЕДАЧИ МОДУЛЯЦИИ требует специального оборудования и приспособленных помещений.
Стандарт представляет методы измерения ФУНКЦИИ ПЕРЕДАЧИ МОДУЛЯЦИИ УСИЛИТЕЛЕЙ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ вблизи ЦЕНТРА ВХОДНОГО ПОЛЯ.
В Российской Федерации действует ГОСТ 26141-84 "Усилители рентгеновского изображения медицинских аппаратов. Общие технические требования. Методы испытаний". ГОСТ 26141 распространяется на усилители рентгеновского изображения (УРИ), включающие в себя блок преобразования на основе рентгеновского электронно-оптического преобразователя (РЭОП) в защитном кожухе и блок питания электродов РЭОП, а также замкнутую телевизионную систему (ЗТС) с монитором (видеоконтрольным устройством). Параметры качества изображения, нормируемые ГОСТ 26141 и включающие в себя требования к телевизионной системе, оцениваются наблюдателем либо измеряются, как правило, на экране монитора ЗТС.
В IEC 60788, а также в настоящем стандарте под термином УСИЛИТЕЛЬ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ (УРИ) понимают устройство для преобразования РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ в усиленное видимое изображение с использованием дополнительного источника энергии для этого усиления, т.е. УРИ - блок преобразования, включающий в себя РЭОП и его блок питания. Параметры изображения измеряют на выходном экране РЭОП с использованием увеличительных оптических устройств.
ФУНКЦИЯ ПЕРЕДАЧИ МОДУЛЯЦИИ (ФПМ), методы определения которой изложены в настоящем стандарте, характеризуют способность РЭОП передавать пространственные частоты. Для ее измерения требуется сложное дорогостоящее оборудование. Проведение подобных сложных измерений рекомендуется осуществлять в лабораторных условиях предприятия-изготовителя при разработке РЭОП и его периодических испытаниях.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на ЭЛЕКТРОННО-ОПТИЧЕСКИЕ УСИЛИТЕЛИ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ, используемые в медицинской практике в составе диагностических РЕНТГЕНОВСКИХ АППАРАТОВ.
Требования настоящего стандарта являются рекомендуемыми.
Настоящий стандарт устанавливает методы определения ФУНКЦИИ ПЕРЕДАЧИ МОДУЛЯЦИИ ЭЛЕКТРОННО-ОПТИЧЕСКИХ УСИЛИТЕЛЕЙ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте используют ссылки на стандарты:
ISO 9334:1995 Optics and optical instruments - Optical transfer function - Definitions and mathematical relationships (Оптика и оптические приборы. Оптическая передаточная функция. Определения и математические соотношения)
IEC 60336:1993 X-ray tubes assemblies for medical diagnosis - Characteristics of focal spots (Излучатели медицинские рентгенодиагностические. Характеристики фокусных пятен)
IEC 60788:1984 Medical radiology - Terminology (Медицинская радиационная техника. Термины и определения)
IEC 61262-4:1994 Medical electrical equipment - Characteristics of electro-optical X-ray image intensifiers - Part 4: Determination of the image distortion (Изделия медицинские электрические. Характеристики электронно-оптических усилителей рентгеновского изображения. Часть 4. Определение дисторсии изображения).
3. ОПРЕДЕЛЕНИЯ
3.1. Используемые термины
В настоящем стандарте применены следующие термины с соответствующими определениями <*>:
--------------------------------
<*> Наряду с нижеприведенными терминами применяют термины по IEC 60788 (см. Приложение A). В тех случаях, когда наименование термина, определенного в 3.1.1 - 3.1.12, совпадает с приведенным в IEC 60788, преимущество имеет определение термина настоящего стандарта.
3.1.1. УРИ: ЭЛЕКТРОННО-ОПТИЧЕСКИЙ УСИЛИТЕЛЬ РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ.
3.1.2. ВХОДНАЯ ПЛОСКОСТЬ: плоскость, перпендикулярная к оси симметрии УРИ и касательная к той части его корпуса, которая максимально выступает в сторону ИСТОЧНИКА ИЗЛУЧЕНИЯ.
3.1.3. ВХОДНОЕ ПОЛЕ: область ВХОДНОЙ ПЛОСКОСТИ УРИ, которая может быть использована для передачи РЕНТГЕНОВСКОГО ИЗОБРАЖЕНИЯ при
