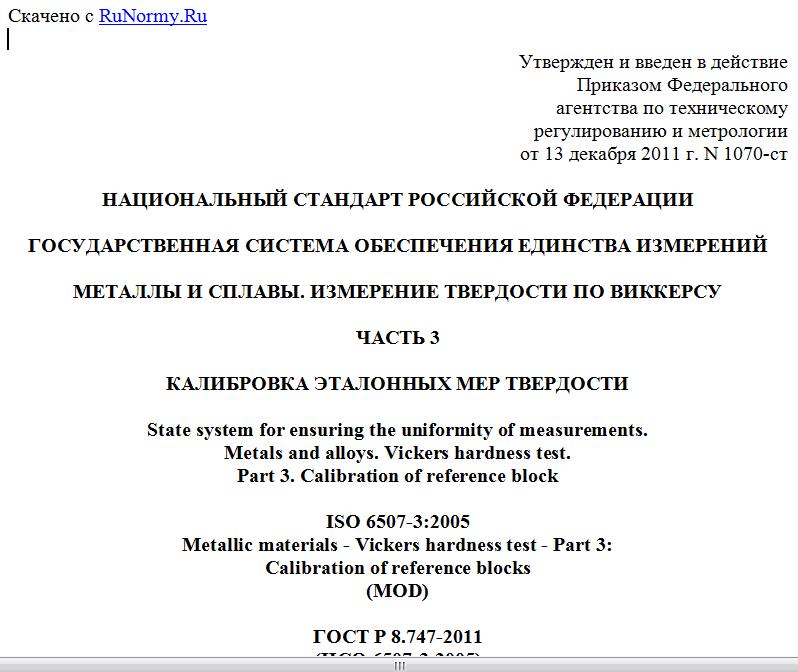

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1070-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МЕТАЛЛЫ И СПЛАВЫ. ИЗМЕРЕНИЕ ТВЕРДОСТИ ПО ВИККЕРСУ
ЧАСТЬ 3
КАЛИБРОВКА ЭТАЛОННЫХ МЕР ТВЕРДОСТИ
State system for ensuring the uniformity of measurements.
Metals and alloys. Vickers hardness test.
Part 3. Calibration of reference block
ISO 6507-3:2005
Metallic materials - Vickers hardness test - Part 3:
Calibration of reference blocks
(MOD)
ГОСТ Р 8.747-2011
(ИСО 6507-3:2005)
Группа Т62.2
ОКС 77.040.10
ОКСТУ 0008
Дата введения
1 мая 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1. ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом физико-технических и радиотехнических измерений Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2. ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1070-ст
4. Настоящий стандарт модифицирован по отношению к международному стандарту ИСО 6507-3:2005 "Материалы металлические. Испытание на твердость по Виккерсу. Часть 3. Калибровка контрольных блоков" (ISO 6507-3:2005 "Metallic materials - Vickers hardness test - Part 3: Calibration of reference blocks") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом. Пояснения к изменениям в тексте приведены в виде примечаний и выделены путем заключения их в рамки из тонких линий.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5)
5. ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на метод калибровки эталонных мер твердости, используемых для поверки твердомеров Виккерса по эталонным мерам твердости, в соответствии с ГОСТ Р 8.695 и ГОСТ 8.335.
Данный метод применим только для отпечатков с диагоналями >= 0,020 мм.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.695-2009 (ИСО 6507-2:2005) Государственная система обеспечения единства измерений. Металлы и сплавы. Измерение твердости по Виккерсу. Часть 2. Поверка и калибровка твердомеров (ИСО 6507-2:2005 "Материалы металлические. Определение твердости по Виккерсу. Часть 1. Метод испытания", MOD)
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения (ИСО 6507-1:2005, IDT)
ГОСТ 8.063-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема средств измерений твердости металлов и сплавов по шкалам Виккерса
ГОСТ 8.335-2004 Государственная система обеспечения единства измерений. Меры твердости эталонные. Методика поверки
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 9500-84 Динамометры образцовые переносные. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Производство эталонных мер твердости
3.1. Мера твердости (далее - мера) должна быть изготовлена в целях использования в качестве эталонной меры твердости.
Примечание - Необходим технологический процесс производства, который обеспечит требуемые однородность, стабильность структуры и равномерность поверхностной твердости.
3.2. Толщина каждой металлической меры, подлежащей калибровке, должна быть не менее 5 мм.
3.3. Эталонные меры должны быть размагничены. Изготовителю рекомендуется убедиться в том, что меры, выполненные из стали, были размагничены в конце производственного процесса.
3.4. Максимальное отклонение от плоскостности рабочей и опорной поверхностей не должно превышать 0,005 мм. Максимальное отклонение от параллельности на длине 50 мм не должно превышать 0,010 мм.
3.5. На рабочей поверхности не должно быть царапин, препятствующих измерению отпечатков. Шероховатость (ГОСТ 2789) Ra не должна превышать 0,00005 мм для рабочей поверхности и 0,0008 мм - для опорной поверхности. Базовая длина l должна быть равна 0,80 мм.
3.6. С целью убедиться в том, что не была проведена перешлифовка меры, толщина меры во время калибровки должна быть зафиксирована с точностью до 0,01 мм либо на рабочую поверхность должно быть нанесено клеймо [см. 8.1, перечисление е)].
4. Требования к твердомеру
4.1. Помимо выполнения общих требований, предусмотренных в ГОСТ Р 8.695, эталонный твердомер для калибровки эталонных мер должен соответствовать требованиям, приведенным в 4.2 - 4.6.
4.2. Поэлементную калибровку эталонного твердомера необходимо проводить с интервалом, не превышающим 12 мес.
Поэлементная калибровка включает в себя:
a) проверку испытательной нагрузки - испытательной силы;
b) проверку наконечника;
c) проверку измерительного прибора;
d) проверку испытательного цикла или при невозможности проведения по крайней мере проверку зависимости нагрузки от времени.
4.3. Твердомеры, используемые при поверке и калибровке, должны иметь прослеживаемость к национальному эталону.
4.4. Каждое значение прилагаемой нагрузки (силы) должно соответствовать номинальному значению испытательной нагрузки (силы), предусмотренному ГОСТ Р ИСО 6507-1, с допустимым отклонением:
- +/- 0,1% - для нагрузки (силы) >= 1,961 Н;
- +/- 0,5% - для нагрузки (силы) < 1,961 Н.
Испытательную нагрузку (силу) измеряют одним из следующих способов:
- с помощью динамометра в соответствии с ГОСТ 9500;
- посредством уравновешивания с использованием эталонных грузов с погрешностью не более +/- 0,2% или иным методом, обеспечивающим такую же точность.
4.5. Алмазный наконечник Виккерса должен соответствовать следующим требованиям:
a) все четыре грани алмазной пирамиды должны быть отполированными, без поверхностных дефектов и иметь плоскостность поверхности с погрешностью до 0,0003 мм;
b) угол между противоположными гранями при вершине алмазной пирамиды должен составлять 136 +/- 0,1°.
Угол между осью алмазной пирамиды и осью оправки наконечника (перпендикулярно к посадочной плоскости) должен быть менее 0,3°;
c) вершина алмазного наконечника должна быть исследована с помощью измерительного микроскопа с высокой разрешающей способностью или, предпочтительно, с помощью интерференционного микроскопа. Если четыре грани не сходятся в одной точке, значение длины линии перемычки между противоположными гранями должно соответствовать значениям, приведенным в таблице 1;
Таблица 1
Диапазон испытательной нагрузки (силы) F, Н Предельно допустимая длина линии перемычки a, мм
F >= 49,03 0,001
1,961 <= F < 49,03 0,0005
0,098 07 <= F < 1,961 0,00025
d) должно быть подтверждено, что углы четырехугольника, сформированного пересечением граней с плоскостью, перпендикулярной к оси алмазной пирамиды, составляют 90° +/- 0,2° (рисунок 1).
