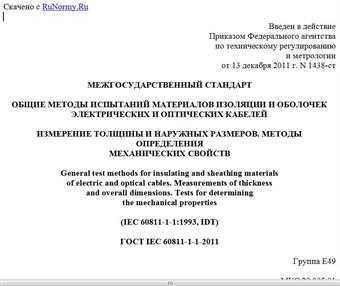

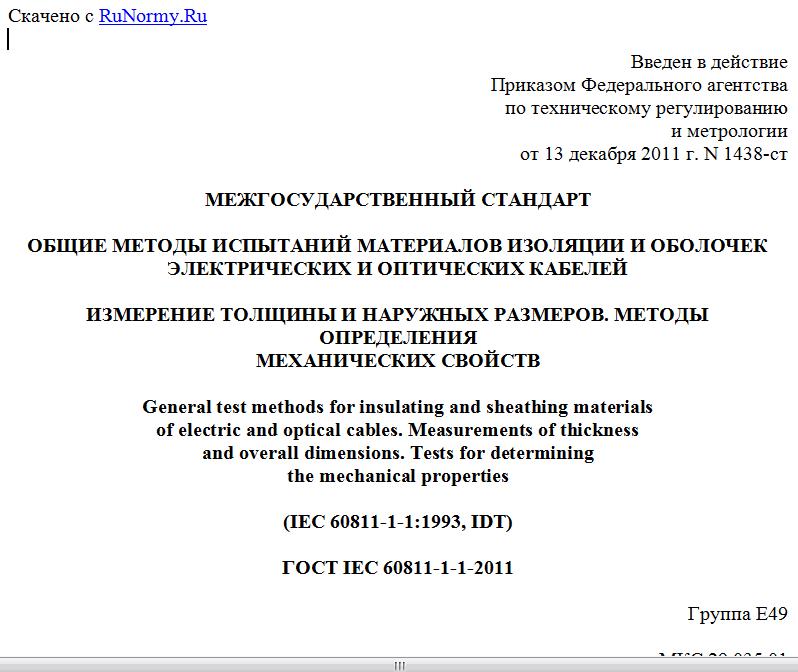

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 13 декабря 2011 г. N 1438-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБЩИЕ МЕТОДЫ ИСПЫТАНИЙ МАТЕРИАЛОВ ИЗОЛЯЦИИ И ОБОЛОЧЕК
ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ
ИЗМЕРЕНИЕ ТОЛЩИНЫ И НАРУЖНЫХ РАЗМЕРОВ. МЕТОДЫ ОПРЕДЕЛЕНИЯ
МЕХАНИЧЕСКИХ СВОЙСТВ
General test methods for insulating and sheathing materials
of electric and optical cables. Measurements of thickness
and overall dimensions. Tests for determining
the mechanical properties
(IEC 60811-1-1:1993, IDT)
ГОСТ IEC 60811-1-1-2011
Группа Е49
МКС 29.035.01
29.060.20
ОКП 35 0000
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 48 от 22 декабря 2011 г.).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1438-ст межгосударственный стандарт ГОСТ IEC 60811-1-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60811-1-1:1993 Common test methods for insulating and sheathing materials of electric cables - Part 1: Methods for general application - Section 1: Measurement of thickness and overall dimensions - Tests for determining the mechanical properties (Материалы для изоляции и оболочек электрических кабелей. Общие методы испытаний. Часть 1: Методы общего применения. Раздел 1: Измерение толщины и габаритных размеров. Испытания для определения механических свойств), включая изменение к нему Amd 1:2001.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60811-1-1-98.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Область распространения
Настоящий стандарт устанавливает методы испытаний полимерных материалов изоляции и оболочек электрических и оптических кабелей, проводов и шнуров для распределения энергии и связи, включая судовые кабели, и методы измерения толщин и наружных размеров и определения механических свойств наиболее распространенных видов композиций для изоляции и оболочки (эластомерных, поливинилхлоридного пластиката, полиэтилена, полипропилена и т.д.).
1.2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
IEC 60811-1-2:1994 Общие методы испытаний материалов для изоляции и оболочек электрических кабелей. Часть 1-2. Методы теплового старения
IEC 60811-1-3:1993 Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы определения плотности. Испытания на водопоглощение и усадку
IEC 60811-2-1:2002 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 2-1. Специальные методы испытаний эластомерных композиций изоляции и оболочек электрических и оптических кабелей. Испытания на озоностойкость, тепловую деформацию и маслостойкость.
2. УСЛОВИЯ ИСПЫТАНИЙ
Условия испытаний, не установленные настоящим стандартом (температура, продолжительность испытаний и т.д.), должны быть указаны в нормативной документации на конкретные кабельные изделия.
Требования к испытаниям, установленные в настоящем стандарте, могут быть изменены в нормативной документации на конкретные кабельные изделия в зависимости от их особенностей.
3. ОБЛАСТЬ ПРИМЕНЕНИЯ
Условия кондиционирования и параметры испытаний установлены для наиболее распространенных видов композиций для изоляции и оболочки кабелей, проводов и шнуров.
4. ТИПОВЫЕ И ДРУГИЕ ИСПЫТАНИЯ
Методы испытаний, установленные в настоящем стандарте, предназначены главным образом для типовых испытаний. В случае необходимости изменения условий испытаний при более частых испытаниях (например, приемо-сдаточных) эти изменения нормируют.
5. ПРЕДВАРИТЕЛЬНОЕ КОНДИЦИОНИРОВАНИЕ
Все испытания должны проводиться не ранее чем через 16 ч после экструзии или вулканизации (или сшивания), если эти процессы имеют место при наложении изоляции или оболочки.
Если нет особых указаний, перед испытанием все образцы, подвергнутые и не подвергнутые старению, должны быть выдержаны при температуре (23 +/- 5) °C не менее 3 ч.
6. ТЕМПЕРАТУРА ИСПЫТАНИЙ
Если нет особых указаний, испытания должны проводиться при температуре окружающей среды.
7. ОПРЕДЕЛЕНИЯ
В настоящем стандарте использованы следующие термины и определения.
7.1. Максимальное растягивающее усилие: наибольшее значение нагрузки при испытании.
7.2. Напряжение при растяжении: растягивающее усилие на единицу площади поперечного сечения образца до растяжения.
7.3. Прочность при растяжении: максимальное напряжение при растяжении образца при разрыве.
7.4. Относительное удлинение при разрыве: увеличение контрольной длины образца при разрыве по сравнению с контрольной длиной нерастянутого образца, выраженное в процентах.
7.5. Медианное значение: полученные результаты располагают в ряд в порядке возрастания или убывания числовых значений и определяют медианное значение, которое находится в середине ряда, если число полученных результатов нечетное, или является средним арифметическим двух значений, находящихся в середине ряда, если число результатов четное.
8. ИЗМЕРЕНИЕ ТОЛЩИН И НАРУЖНЫХ РАЗМЕРОВ
8.1. Измерение толщины изоляции
8.1.1. Общие положения
Измерение толщины изоляции может быть как отдельным испытанием, так и совмещенным с другими испытаниями, например с определением механических свойств.
В любом случае методы отбора образцов должны соответствовать установленному в нормативной документации на конкретное кабельное изделие.
8.1.2. Средства измерений
